拉杆式标准型气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USZQL	双作用	拉杆式

选型参数

选型表

型号		缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长 (m)	P 接管螺纹	缓冲形式	使用压力范围 (Mpa)	耐压试验压力 (Mpa)	使用速度范围 (mm/s)	工作环境温度 (℃)
代码	安装方式	缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长 (m)	P 接管螺纹	缓冲形式	使用压力范围 (Mpa)	耐压试验压力 (Mpa)	使用速度范围 (mm/s)	工作环境温度 (℃)
JT-USZQL	B(基本型) L(轴向脚座型) F(杆侧法兰型) G(无杆侧法兰型) C(单耳环型) D(双耳环型) T(中间耳轴型)	32	25 50 75 100 125 150 175 200 250 300 350 400 450 500	Y(有) N(无)	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	Rc1/8	气缓冲	0.05~1.0	1.5	50~1000	-10~60 (无冻结)
		40					Rc1/4
		50	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600				Rc1/4
		63					Rc3/8
		80	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800				Rc3/8
		100					Rc1/2
		125	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000				Rc1/2

选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。

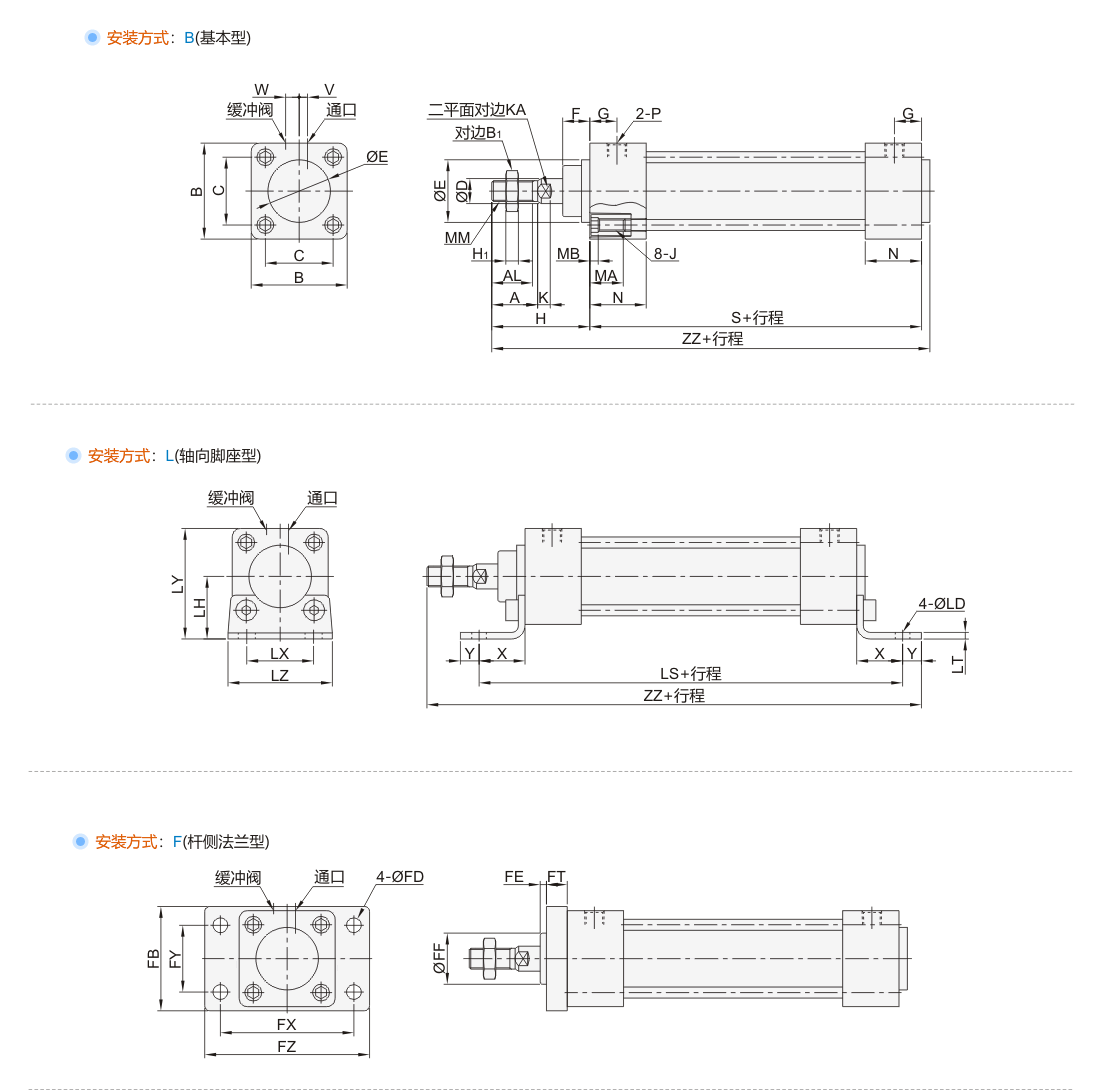

基本型

缸径	A	AL	B	B1	C	D	E	F	G	H	H1	J	K	KA	MA	MB	MM	N	P	S	V	W	ZZ
32	22	19.5	46	17	32.5	12	30	13	13	47	6	M6	6	10	16	4	M10×1.25	27	Rc1/8	84	4	6.5	135
40	30	27	52	22	38	16	35	13	14	51	8	M6	6	14		4	M14×1.5	27	Rc1/4	84	4	9	139
50	35	32	65	27	46.5	20	40	14	15.5	58	11	M8	7	18		5	M18 ×1.5	31.5	Rc1/4	94	5	10.5	156
63	35	32	75	27	56.5	20	45	14	16.5	58	11	M8	7	18			M18 ×1.5	31.5	Rc3/8	94	9	12	156
80	40	37	95	32	72	25	45	20	19	72	13	M10	10	22			M22×1.5	38	Rc3/8	114	11.5	14	190
100	40	37	114	41	89	30	55	20		72	16	M10	10	26			M26 ×1.5		Rc1/2	114	17	15	190
125	54	50	136	41	110	32	60	27		97	16	M12	13	27	20	6	M27×2		Rc1/2	120	17	15	223

轴向脚座型

缸径	LD	LH	LS	LT	LX	LY	LZ	X	Y	ZZ
32	7	30	128	3.2	32	53	50	22	9	162
40	9	33	132		38	59	55	24	11	170
50	9	40	148		46	72.5	70	27	11	190
63	12	45	148	3.6	56	82.5	80	27	14	193
80	12	55	174	4.5	72	102.5	100	30	14	230
100	14	65	178	4.5	89	122	120	32	16	234
125	14	81	210	8	90	149	136	45	20	282

其它尺寸与基本型相同。

杆侧法兰型

缸径	FB	FD	FE	FT	FX	FY	FZ	FF
32	50	7	3	10	64	32	79	24.5
40	55	9	3	10	72	36	90	29.5
50	70		2	12	90	45	110	35.5
63	80		2	12	100	50	120	38.5
80	100	12	4	16	126	63	153	41
100	120	14	4	16	150	75	178	46
125	138	14	7	20	180	102	216	57

其它尺寸与基本型相同。

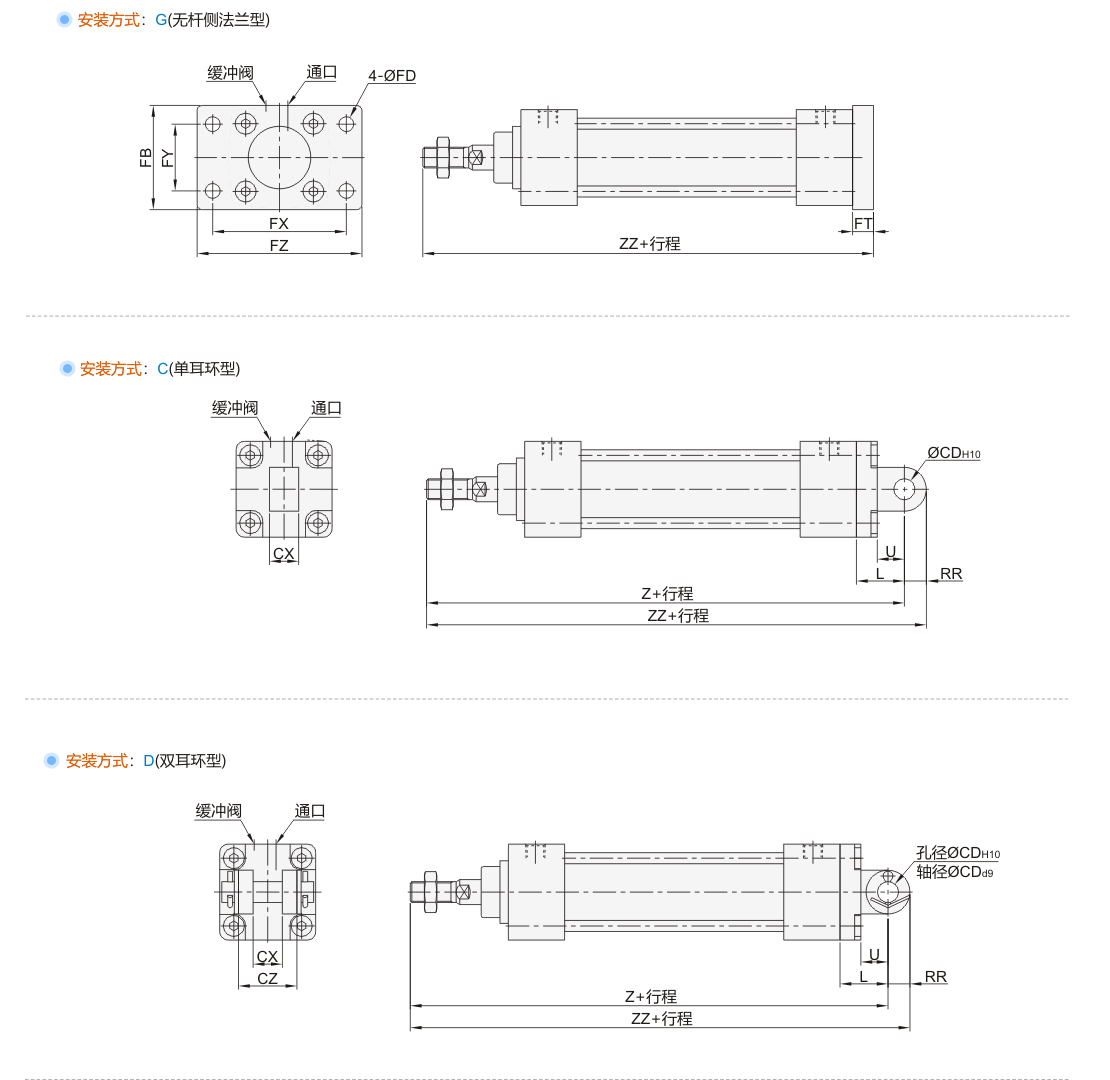

无杆侧法兰型

缸径	FB	FD	FT	FX	FY	FZ	ZZ
32	50	7	10	64	32	79	141
40	55	9	10	72	36	90	145
50	70		12	90	45	110	164
63	80		12	100	50	120	164
80	100	12	16	126	63	153	202
100	120	14	16	150	75	178	202
125	138	14	20	180	102	216	237

其它尺寸与基本型相同。

单耳环型

缸径	CDH10		CX		L	RR	U	Z	ZZ
32	10	+0058 0	14	-0.1 -0.3	23	10.5	13	154	164.5
40	10	+0058 0	14		23	11	13	158	169
50	14	+0.070 0	20		30	15	17	182	197
63	14	+0.070 0	20		30	15	17	182	197
80	22	+0.084 0	30		42	23	26	228	251
100	22		30		42	23	26	228	251
125	25		32		50	28	30	267	295

其它尺寸与基本型相同。

双耳环型

缸径	孔径CDH10		轴径CDd9		CX		CZ	L	RR	U	Z	ZZ
32	10	+0.058 0	10	-0.040 -0.076	14	+0.3 +0.1	28	23	10.5	13	154	164.5
40	10	+0.058 0	10	-0.040 -0.076	14		28	23	11	13	158	169
50	14	+0.070 0	14	-0.050 -0.093	20		40	30	15	17	182	197
63	14	+0.070 0	14	-0.050 -0.093	20		40	30	15	17	182	197
80	22	+0.084 0	22	-0.117 -0.650	30		60	42	23	26	228	251
100	22		22		30		60	42	23	26	228	251
125	25		25		32		64	50	28	30	267	295

其它尺寸与基本型相同。

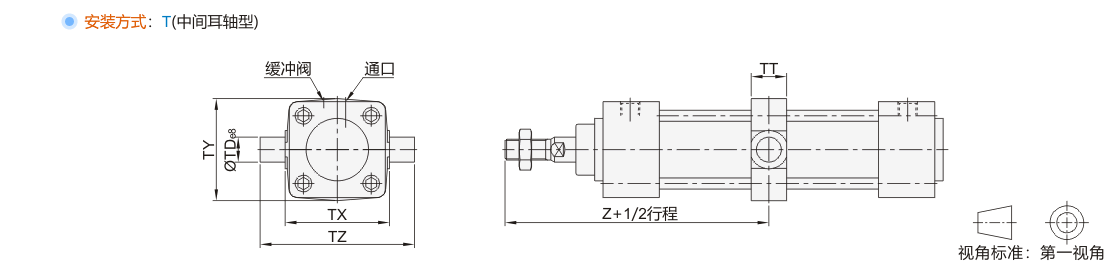

中间耳轴型

缸径	TDe8		TT	TX	TY	TZ	Z
32	12	-0.032 -0.059	17	50	49	74	89
40	16		22	63	58	95	93
50	16		22	75	71	107	105
63	20	-0.040 -0.073	28	90	87	130	105
80	20		34	110	110	150	129
100	25		40	132	136	182	129
125	25		50	160	160	210	157

其它尺寸与基本型相同。

气缸重量表：（Kg）

缸径		32	40	50	63	80	100	125
基准重量	基本型	0.44	0.59	1.04	1.29	2.41	3.36	5.48
	轴向脚座型	0.56	0.73	1.26	1.57	2.91	4.02	7.56
	杆侧法兰型	0.73	0.96	1.49	2.08	3.86	6.67	9.64
	无杆侧法兰型	0.73	0.96	1.49	2.08	3.86	6.67	9.64
	单耳环型	0.69	0.82	1.38	1.92	3.52	6.53	8.05
	双耳环型	0.7	0.86	1.47	2.08	3.81	7.05	8.25
	中间耳轴型	0.73	0.95	1.52	2.09	3.96	7.03	8.46
每50行程增加的重量※		0.11	0.16	0.26	0.27	0.42	0.56	0.71

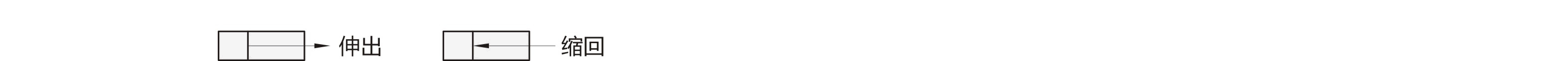

理论输出力表：（N）

缸径	杆径	动作	受压面积	使用压力（Mpa）
缸径	杆径	方向	（mm2）	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
32	12	伸出	804	161	241	322	402	482	563	643	724	804
32	12	缩回	691	138	207	276	346	415	484	553	622	691
40	16	伸出	1257	251	377	503	629	754	880	1006	1131	1257
40	16	缩回	1056	211	317	422	528	634	739	845	950	1056
50	20	伸出	1963	393	589	785	982	1178	1374	1570	1767	1963
50	20	缩回	1649	330	495	660	825	989	1154	1319	1484	1649
63	25	伸出	3117	623	935	1247	1559	1870	2182	2494	2805	3117
63	25	缩回	2803	561	841	1121	1402	1682	1962	2242	2523	2803
80	25	伸出	5027	1005	1508	2011	2514	3016	3519	4022	4524	5027
80	25	缩回	4536	907	1361	1814	2268	2722	3175	3629	4082	4536
100	30	伸出	7854	1571	2356	3142	3927	4712	5498	6283	7069	7854
100	30	缩回	7147	1429	2144	2859	3574	4288	5003	5718	6432	7147
125	32	伸出	12272	2454	3682	4909	6136	7363	8590	9818	11045	12272
125	32	缩回	11468	2294	3440	4588	5734	6881	8028	9174	10321	11468
