带轴惰轮直柱法兰型单双边锁紧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	惰轮主体 / 材质	惰轮主体 / 表面处理	惰轮轴 / 材质	惰轮轴 / 表面处理	轴环 / 材质	轴环 / 表面处理	轴承 / 材质	类型
JT-VZQSD	S45C	发黑	S45C	发黑	S45C	发黑	钢	单边锁紧
JT-VZQSU	S45C	喷细砂无电解镀镍	S45C	镀镍	S45C	镀镍	钢	单边锁紧
JT-VZQSF	SUS304	—	SUS304	—	SUS304	—	不锈钢	单边锁紧
JT-VZQSX	铝合金	喷细砂本色阳极氧化	SUS304	—	SUS304	—	钢	单边锁紧
JT-VZQSM	蓝色POM	—	SUS304	—	SUS304	—	钢	单边锁紧
JT-VZQDD	S45C	发黑	S45C	发黑	—	—	钢	双边锁紧
JT-VZQDU	S45C	喷细砂无电解镀镍	S45C	镀镍	—	—	钢	双边锁紧
JT-VZQDF	SUS304	—	SUS304	—	—	—	不锈钢	双边锁紧
JT-VZQDX	铝合金	喷细砂本色阳极氧化	SUS304	—	—	—	钢	双边锁紧
JT-VZQDM	蓝色POM	—	SUS304	—	—	—	钢	双边锁紧

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
轴承采用压入式。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

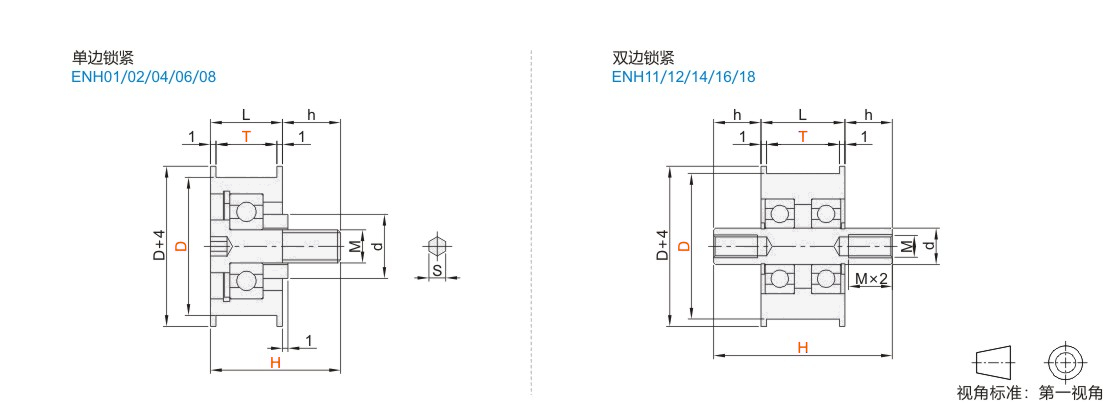

选型参数

单边锁紧

型号		T	H 最小单位1	L	S	h	M	d	轴承型号
代码	D	T	H 最小单位1	L	S	h	M	d	轴承型号
JT-VZQSD JT-VZQSU JT-VZQSF JT-VZQSX JT-VZQSM*	15	6	13~40	8	2.5	H-L	M4	7	BAF694ZZ×1
	20	6	14~40	8	3		M5	11	BAF625ZZ×1
	20	11	19~60	13	3		M5	11	BAF625ZZ×1
	25		20~60		5		M6	14	BAF626ZZ×1
	30		22~60		5		M8	15	BAF698ZZ×1

*JT-VZQSM无D20-T6规格。

双边锁紧

型号		T	H 最小单位1	L	h	M	d	轴承型号
代码	D	T	H 最小单位1	L	h	M	d	轴承型号
JT-VZQDD JT-VZQDU JT-VZQDF JT-VZQDX JT-VZQDM	15	16	21~70	18	(H-L)/2	M3	5	BAF685ZZ×2
		21	26~90	23
		27	32~110	29
		32	37~120	34
	20	16	21~70	18				BAF625ZZ×2
		21	28~90	23		M5	8	BAF688ZZ×2
		27	34~110	29
		32	39~120	34
	25	16	21~70	18		M3	6	BAF626ZZ×2
		21	28~90	23		M5	8	BAF698ZZ×2
		27	34~110	29
		32	39~120	34
	30	16	23~70	18
		21	28~90	23
		27	34~110	29
		32	39~120	34
	35	16	24~70	18		M6	10	BAY6900ZZ×2
	35	21	29~90	23				BAY6000ZZ×2
	40	16	24~70	18				BAY6900ZZ×2
		21	29~90	23				BAY6000ZZ×2
		27	35~110	29
		32	40~120	34
	50	21	31~90	23		M8	12	BAY6001ZZ×2
		27	37~110	29
		32	42~120	34
