磁性开关（适用于T型槽/圆形气缸）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

JT-UQCOQ/JT-UQCXQ磁性开关含配套安装束带。

选型参数

选型表

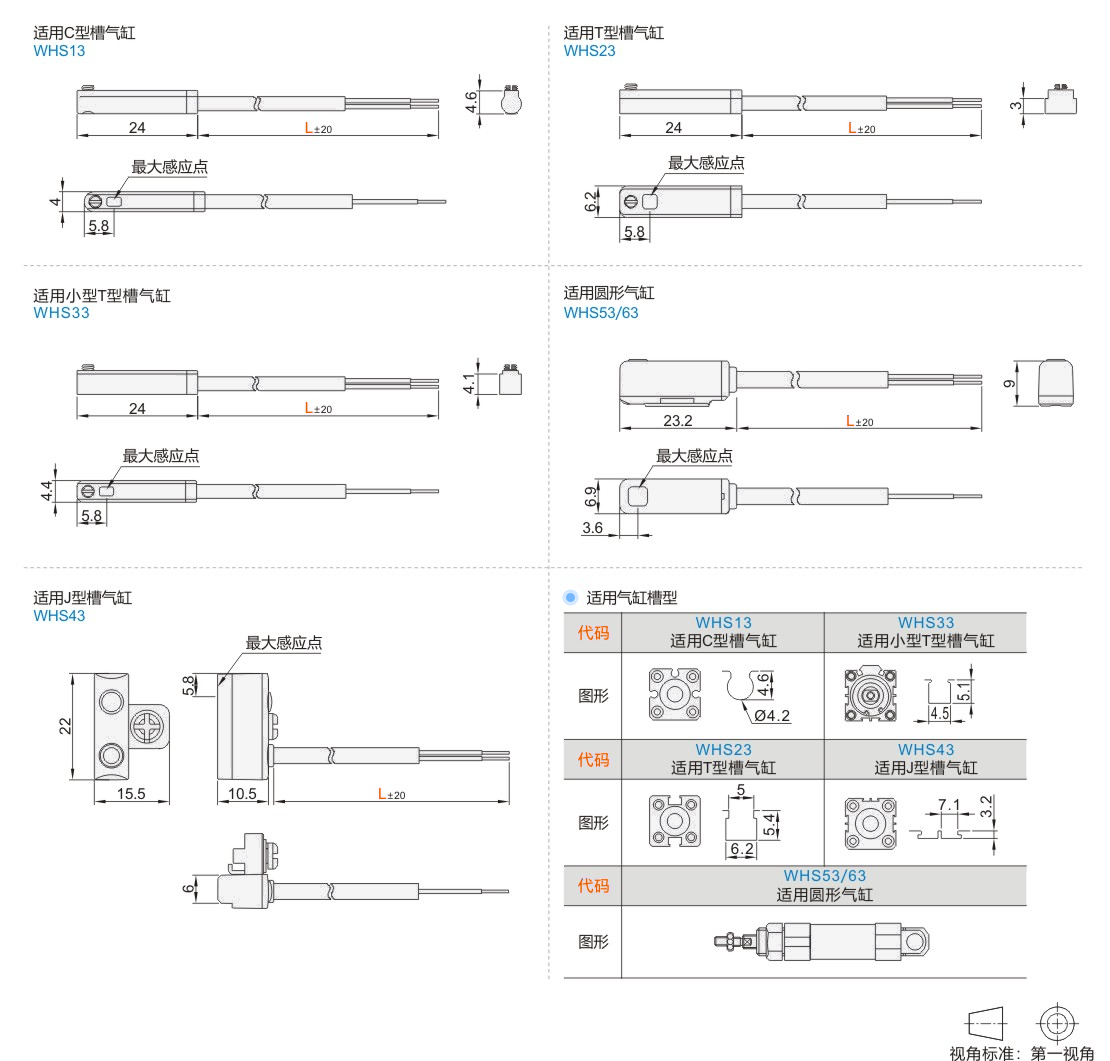

型号	线长L(m)	接点类型
代码	线长L(m)	接点类型
JT-UQCDQ(适用C型槽气缸)	2 3 5	2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)
JT-UQCUQ(适用T型槽气缸)
JT-UQCQQ(适用小型T型槽气缸)
JT-UQCFQ(适用J型槽气缸)

适用圆形气缸

型号		线长L(m)	接点类型
代码	适用缸径	线长L(m)	接点类型
JT-UQCOQ JT-UQCXQ	10	2 3 5	2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)
	12
	16
	20*
	25*
	32*
	40*

JT-UQCXQ仅有带*号规格。

性能参数

代码	JT-UQCDQ/JT-UQCUQ/JT-UQCQQ(2线)	JT-UQCFQ/JT-UQCOQ/JT-UQCXQ(2线)	JT-UQCDQ/JT-UQCUQ/JT-UQCQQ(NPN型)	JT-UQCFQ/JT-UQCOQ/JT-UQCXQ(PNP型)
开关逻辑	电子式，常开型
感应开关型式	两线式无接点型		无接点NPN型	无接点PNP型
使用电压范围	10~30VDC		5~30VDC
最大开关电流	100mAMax		200mA Max
最大接点容量	3W Max		6W Max
内部消耗电流	50μA Max.@24V		3mA Max.
残留压降	2.65V Max.@100mA		0.5V Max.@200mA
拽漏电流	50μA Max.@24V		0.01Max
指示灯	红色LED		红色LED	绿色LED
电缆线	Ø2.8，2C，灰色耐油PVC	Ø4.0/Ø3.3，2C，灰色耐油PVC	Ø2.8，3C，灰色耐油PVC	Ø3.3/Ø4.0，2C，灰色耐油PVC
感应灵敏度※1	60~800
最大开关切换频率	1000Hz
使用温度范围	-10~70°C
耐冲击※2	50G
耐震动※3	9G
保护等级	IP67(EN60529)
保护回路	电源极性反向保护；突波吸收保护

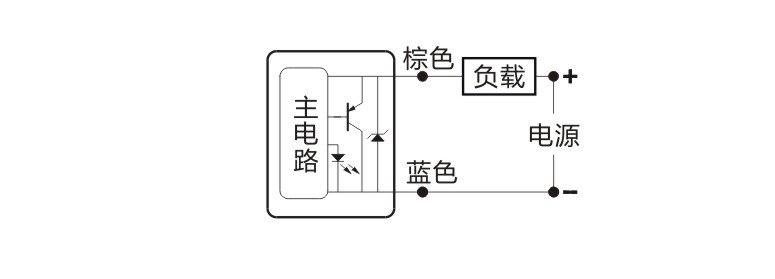

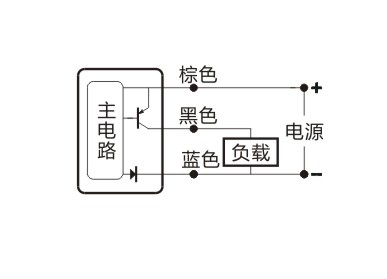

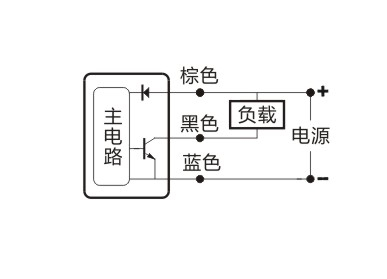

接线图

※1 量测使用标准磁石：Ø15.5×Ø8×5t(异方性塑胶磁石)，于开关下方感应面量测；
※2 正弦波/X、Y、Z 3轴向/3回(每方向)/11mS(每一回);
※3 复振幅1.5mm/10Hz~55Hz~10Hz(往覆1分钟)/X、Y、Z3轴向/1小时(每一回)。
