直线导轨滑块长法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HXFUD	普通级	上锁式	单滑块	上锁式	S55C	20CrMoH	组件
JT-HXFUQ	普通级	上锁式	双滑块	上锁式	S55C	20CrMoH	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/MP/MY的数值请参考下表。

选型参数

选型表

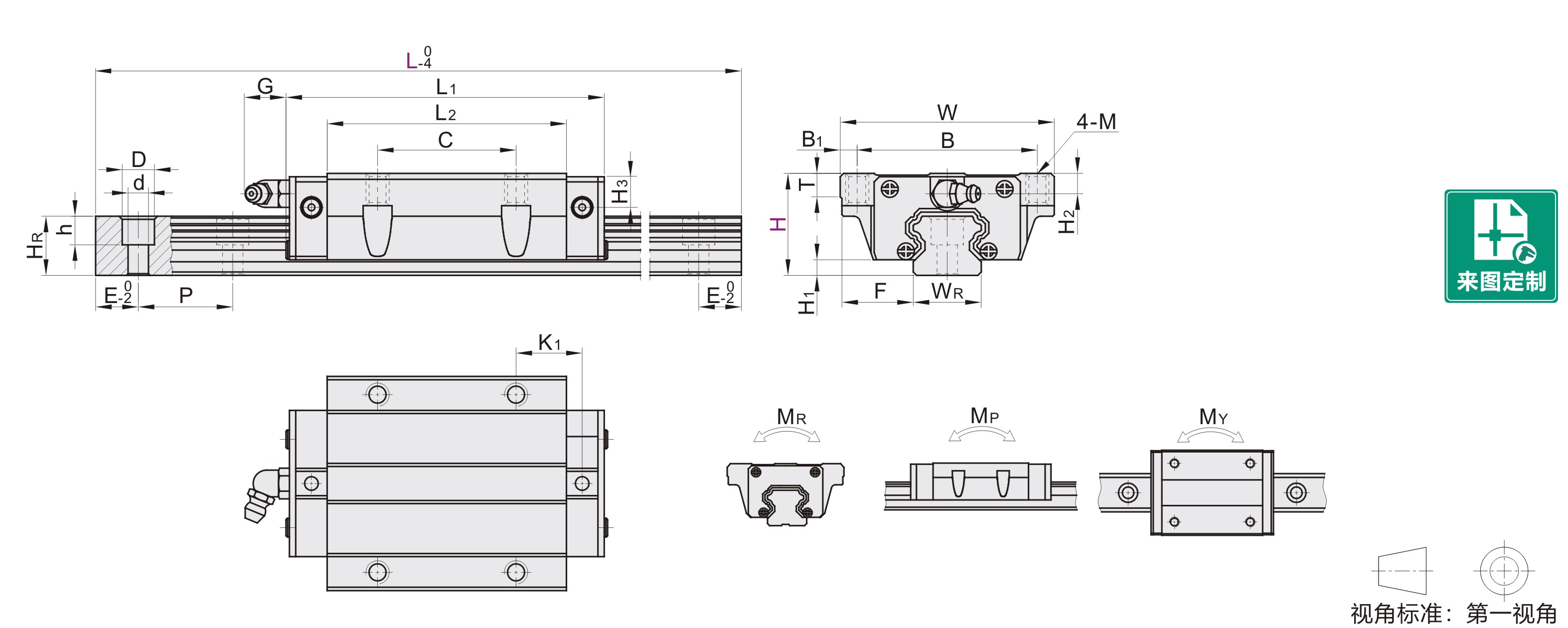

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	G	M	T	H2	H3
JT-HXFUD JT-HXFUQ	30	110~1480	4.3	21.5	63	53	5	40	91.2	65.2	17.6	12	M6	8	6	6
	36	160~1480	5.6	23.5	70	57	6.5	45	102.6	78.6	21.8		M8	8	6	5.5
	42	160~1480	6	31	90	72	9	52	121	93	27		M10	8.5	7	6
	48	200(350)~2655	7.4	33	100	82	9	62	137.8	105.8	27.4		M10	10	9	8
	60	255(400)~3486	9.5	37.5	120	100	10	80	168.8	128.8	29.2	13	M12	15	11	10
	70	300(500)~3865	13	43.5	140	116	12	95	199.8	155.8	36.4	13	M14	17.5	12	19

( )内的L尺寸为双滑块JT-HXFUQ的最短滑轨长度。 L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
20	17.5	9.5	8.5	6	60	M5×16	20.8	33.55	0.32	0.31	0.31	0.41	2.2
23	22	11	9	7	60	M6×20	30.73	48.56	0.55	0.56	0.56	0.71	3.25
28	26	14	12	9	80	M8×25	42.72	66.1	0.8	0.9	0.9	1.20	4.49
34	29	14	12	9	80	M8×25	58.9	89.62	1.34	1.3	1.3	1.96	6.36
45	38	20	17	14	105	M12×35	92.45	130.52	2.52	2.51	2.51	3.65	10.45
53	44	23	20	16	120	M14×45	136.54	190.28	4.58	4.37	4.37	5.55	15.12

E(螺钉中心孔至端面距离)= [ L-(N-1)×P]/2

H	30	36	42	48	60	70	N (安装孔数)
L	110 ~ 139	—	160 ~ 183	—	—	—	2
	140 ~ 199	160 ~201	184 ~263	200 ~255	255 ~336	300 ~385	3
	200 ~259	202 ~261	264 ~343	256 ~335	337 ~441	386 ~505	4
	260 ~319	262 ~321	344 ~423	336 ~415	442 ~546	506 ~625	5
	320 ~379	322 ~381	424 ~503	416 ~495	547 ~651	626 ~745	6
	380 ~439	382 ~441	504 ~583	496 ~575	652 ~756	746 ~865	7
	440 ~499	442 ~501	584 ~663	576 ~655	757 ~861	866 ~985	8
	500 ~559	502 ~561	664 ~743	656 ~735	862 ~966	986 ~ 1105	9
	560 ~619	562 ~621	744 ~823	736 ~815	967 ~ 1071	1106 ~ 1225	10
	620 ~679	622 ~681	824 ~903	816 ~895	1072 ~ 1176	1226 ~ 1345	11
	680 ~739	682 ~741	904 ~983	896 ~975	1177 ~ 1281	1346 ~ 1465	12
	740 ~799	742 ~801	984 ~ 1063	976 ~ 1055	1282 ~ 1386	1466 ~ 1585	13
	800 ~859	802 ~861	1064 ~ 1143	1056 ~ 1135	1387 ~ 1491	1586 ~ 1705	14
	860 ~919	862 ~921	1144 ~ 1223	1136 ~ 1215	1492 ~ 1596	1706 ~ 1825	15
	920 ~979	922 ~981	1224 ~ 1303	1216 ~ 1295	1597 ~ 1701	1826 ~ 1945	16
	980 ~ 1039	982 ~ 1041	1304 ~ 1383	1296 ~ 1375	1702 ~ 1806	1946 ~2065	17
	1040 ~ 1099	1042 ~ 1101	1384 ~ 1463	1376 ~ 1455	1807 ~ 1911	2066 ~2185	18
	1100 ~ 1159	1102 ~ 1161	1464 ~ 1480	1456 ~ 1535	1912 ~2016	2186 ~2305	19
	1160 ~ 1219	1162 ~ 1221	—	1536 ~ 1615	2017 ~2121	2306 ~2425	20
	1220 ~ 1279	1222 ~ 1281		1616 ~ 1695	2122 ~2226	2426 ~2545	21
	1280 ~ 1339	1282 ~ 1341		1696 ~ 1775	2227 ~2331	2546 ~2665	22
	1340 ~ 1399	1342 ~ 1401		1776 ~ 1855	2332 ~2436	2666 ~2785	23
	1400 ~ 1459	1402 ~ 1461		1856 ~ 1935	2437 ~2541	2786 ~2905	24
	1460 ~ 1480	1462 ~ 1480		1936 ~2015	2542 ~2646	2906 ~3025	25
	—	—		2016 ~2095	2647 ~2751	3026 ~3145	26
				2096 ~2175	2752 ~2856	3146 ~3265	27
				2176 ~2255	2857 ~2961	3266 ~3385	28
				2256 ~2335	2962 ~3066	3386 ~3505	29
				2336 ~2415	3067 ~3171	3506 ~3625	30
				2416 ~2496	3172 ~3276	3626 ~3745	31
				2496 ~2575	3277 ~3381	3746 ~3865	32
				2576 ~2655	3382 ~3486	—	33
P	60		80		105	120	—

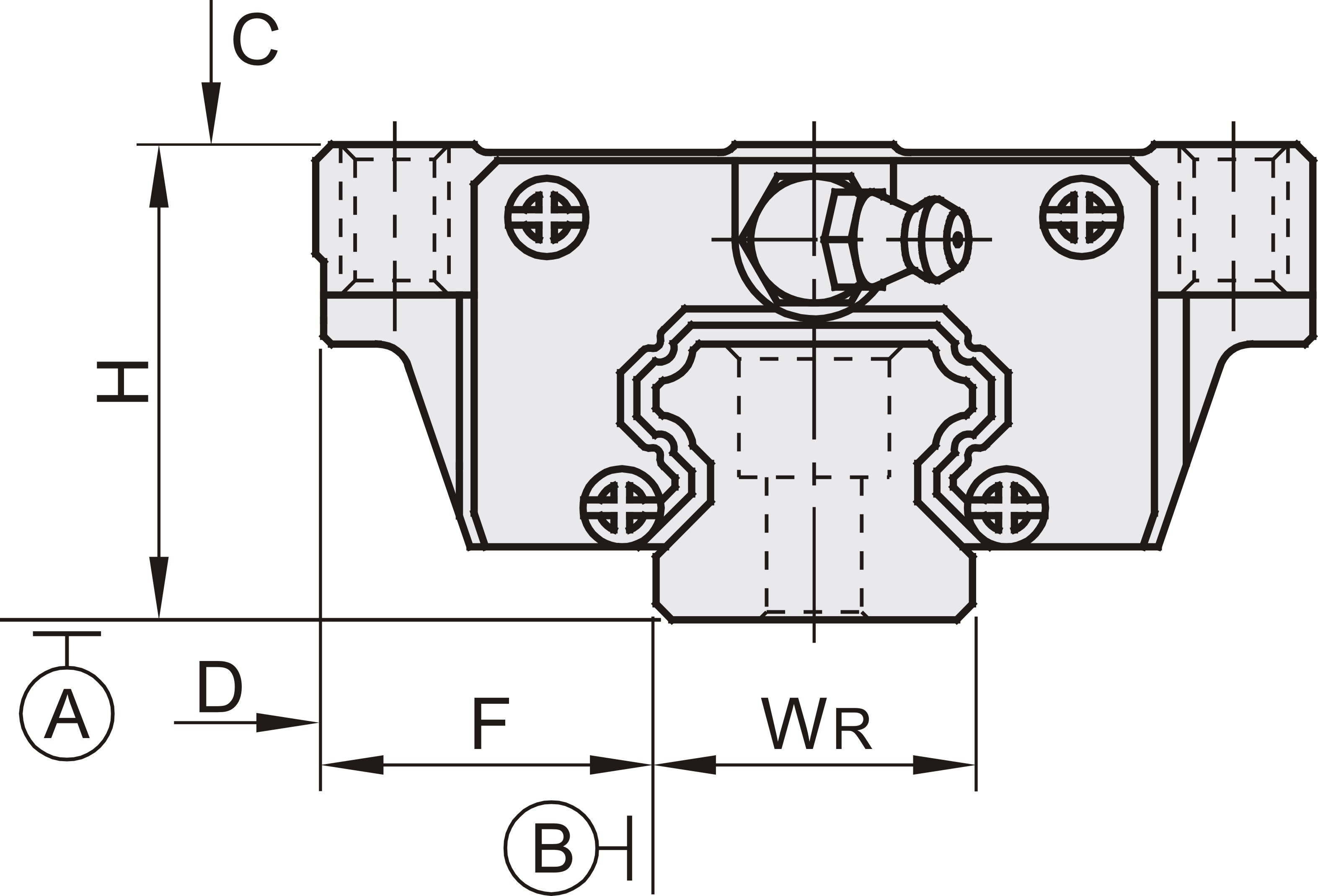

精度基准

尺寸精度
单滑块	高度H的容许尺寸误差	±0.1
单滑块	宽度F的容许尺寸误差	±0.1
双滑块	高度H的相互误差	0.02
双滑块	宽度F的相互误差(基准轨)	0.03
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看

精度等级的选用和行走精度表

暂未上传文档资料
