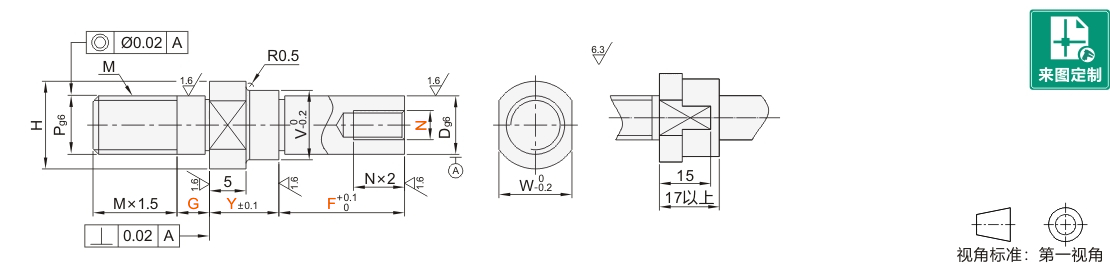

引导式悬臂销（外螺纹安装/带内螺纹/台阶型）

图片仅供参考

引导式悬臂销（外螺纹安装/带内螺纹/台阶型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-GALUD	S45C	发黑	带内螺纹型 ● 台阶型
JT-GALUU	S45C	无电解镀镍	带内螺纹型 ● 台阶型
JT-GALUQ	SUS304	—	带内螺纹型 ● 台阶型

表1

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

可选加工见下表。
工艺孔加工条件：总长度除以D段长度＞3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1			N	Pg6	M	V	H	W
代码	规格	Dg6		Y	F	G	N	Pg6	M	V	H	W
JT-GALUD JT-GALUU JT-GALUQ	6	6	-0.004 -0.012	7~65	5~110	5~10	3	6	M6	8	10	8
	8	8	-0.005 -0.014				4	8	M8	10	12	10
	10	10	-0.005 -0.014				4 5 6	10	M10	13	15	13
	12	12	-0.006 -0.017		10~110	5~15	5 6 8		M12	15	17	14
	13	13					5 6 8			16	18	15
	15	15					6 8 10 12	12		18	20	17
	16	16								19	21	18
	17	17				5~20				20	23	20
	18	18								21	23	20
	20	20	-0.007 -0.020				6 8 10 12	20	M20	24	26	24
	20A	20						16	M16	24	26	24
	22	22						20	M20	26	28	25
	22A	22						16	M16	26	28	25
	25	25					8 10 12 16	20	M20	29	31	27
	25A	25					8 10 12 16	16	M16	29	31	27
	30	30					8 10 12 16 20	20	M20	34	36	32
	30A	30					8 10 12 16 20	16	M16	34	36	32

可选加工参数

产品名称

暂未上传文档资料
