尺寸选择方式

支柱材质

支柱表面处理

选型参数

对边距S(mm) *

长度L(mm) *

20~1020/0.5

螺纹直径M(mm) *

螺纹直径N(mm) *

台阶长度G(mm) *

2~20/1

台阶长度H(mm) *

2~20/1

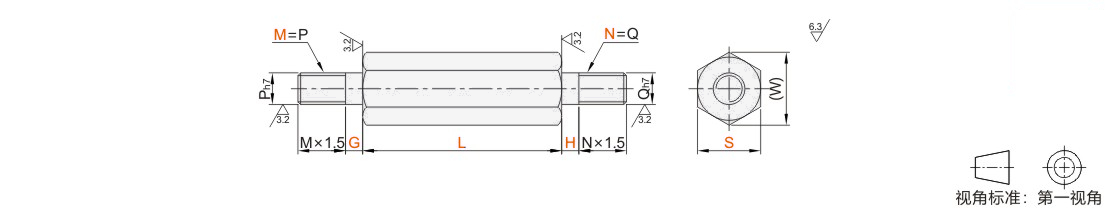

台阶型六角支柱两端外螺纹

图片仅供参考

台阶型六角支柱两端外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PXLOD	SS400	—	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLOU	SS400	发黑	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLOQ	SS400	无电解镀镍	台阶型 ● 两端外螺纹型 ● 标准型
JT-PXLOX	SUS304	—	台阶型 ● 两端外螺纹型 ● 标准型

L	公差
20~300	±0.2
300.5~620	±0.3
620.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号		最小单位0.5	M·N	最小单位1		(W)
代码	S	L	M·N	G	H	(W)
JT-PXLOD JT-PXLOU JT-PXLOQ JT-PXLOX	8	20.0~260.0	3 4 5	2~4	2~4	9.2
	10	20.0~360.0	4 5 6	2~5	2~5	11.5
	12	25.0~420.0	5 6 8	2~6	2~6	13.9
	13	25.0~420.0	5 6 8	2~6	2~6	15
	14	30.0~520.0	6 8 10	2~8	2~8	16.2
	17	30.0~520.0	6 8 10	2~8	2~8	19.6
	19	45.0~520.0	6 8 10 12	2~10	2~10	21.9
	24	55.0~620.0	6 8 10 12 16	2~12	2~12	27.7
	27	55.0~820.0	6 8 10 12 16 20 24	2~16	2~16	31.2
	30	65.0~1020.0	6 8 10 12 16 20 24	2~16	2~16	34.6
	32	65.0~1020.0	6 8 10 12 16 20 24	2~20	2~20	36.9

可选加工参数
