精密球阀双手柄快插型

图片仅供参考

精密球阀双手柄快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

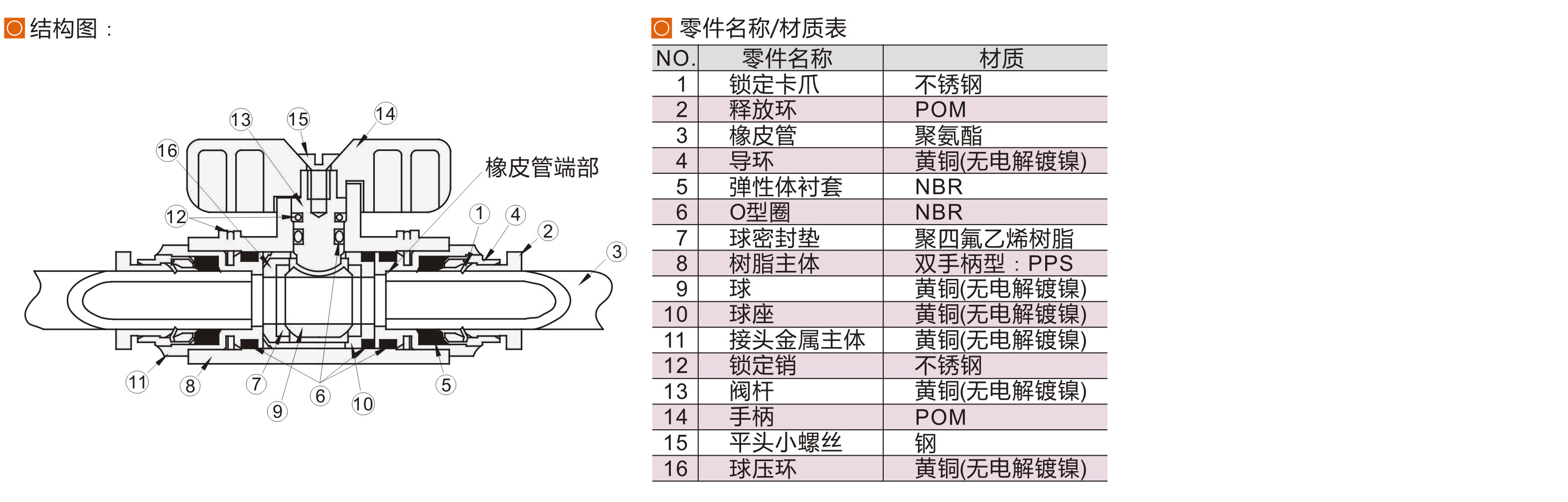

代码	材质 / 树脂主体	材质 / 金属主体	类型
JT-LTROOD	PPS	黄铜（无电解镀镍）	快速接头型 ● 双手柄型 ● 直管接头型
JT-LTROOX	PPS	黄铜（无电解镀镍）	快速接头型 ● 双手柄型 ● 直管型
JT-LTROXD	PPS	黄铜（无电解镀镍）	快速接头型 ● 双手柄型 ● 弯管型

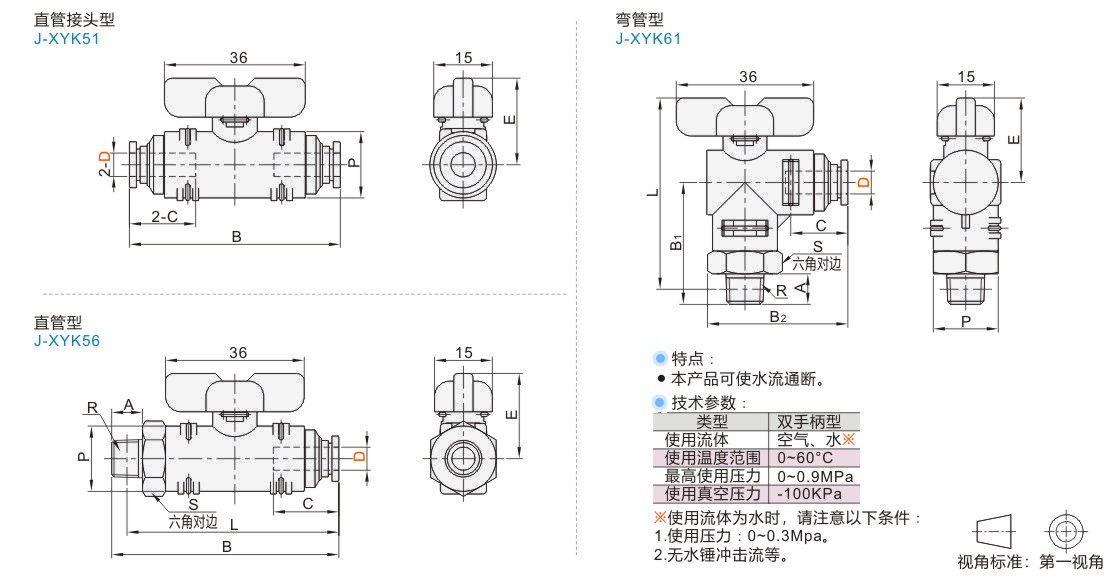

选型参数

直管接头型

型号		B					P						C					E							有效截面积（mm²)								重量（g）
代码	D	B					P						C					E							有效截面积（mm²)								重量（g）
JT-LTROOD	6	54.5					17						17					22							10.7								45
	8	56					17						18.5					22							21.7								40.5
	10	66					24						21					25							41								102.5
	12	69					24						23.5					25							55.9								98

直管型

型号		公称型号		R				A			B				L		P				C				E			S					有效截面积（mm²)				重量（g）
代码	D	公称型号		R				A			B				L		P				C				E			S					有效截面积（mm²)				重量（g）
JT-LTROOX	6	1		R1/8				8			59				55		17				17				3.14			17					12.7				55.5
	6	2		R1/4				11			62				56						17												12.8				58.5
	8	1		R1/8				8			60				56						18.5												22				53.5
	8	2		R1/4				11			63				57						18.5												23.1				56.5
	10	2		R1/4				11			74				70		24				21				37.8			24					39.9				130
	10	3		R3/8				12			75				69		24				21				37.8			24					41.3				132.5

弯管型

型号		公称型号		R			A			B1				B2		L			P				C			E			S				有效截面积（mm²)				重量（g）
代码	D	公称型号		R			A			B1				B2		L			P				C			E			S				有效截面积（mm²)				重量（g）
JT-LTROXD	6	1		R1/8			8			32				37		50			17				17			22			17				5				56.5
	6	2		R1/4			11			35				37		51							17										5				59.5
	8	1		R1/8			8			32				38		50							18.5										6				54
	8	2		R1/4			11			35				38		51							18.5										6				57.5
	10	2		R1/4			11			43.5				45		62.5			24				21			25			24				8.5				133
	10	3		R3/8			12			44.5				45		63			24				21			25			24				9				135.5
