导向轴支座分离式夹紧固定型

图片仅供参考

导向轴支座分离式夹紧固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-SMMSD	S45C	发黑	2个内六角圆柱头螺钉	分离型 ● 无定位孔
JT-SMMSU	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 无定位孔
JT-SMMSX	SUS304	—	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 无定位孔
JT-SMMDD	S45C	发黑	2个内六角圆柱头螺钉	分离型 ● 带定位孔
JT-SMMDU	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 带定位孔
JT-SMMDX	SUS304	—	2个内六角圆柱头螺钉(不锈钢)	分离型 ● 带定位孔

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

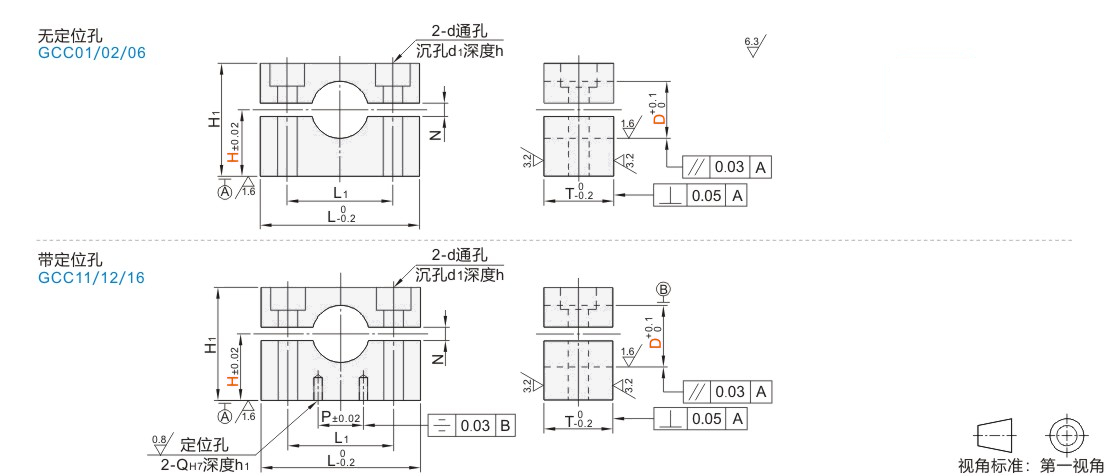

型号		H					L	H1	T	L1	d	d1	h	Q	P	h1	N
代码	D	H					L	H1	T	L1	d	d1	h	Q	P	h1	N
无定位孔 JT-SMMSD JT-SMMSU JT-SMMSX 带定位孔 JT-SMMDD JT-SMMDU JT-SMMDX	6	(10) (15) (20) (25)					24	H+6.8	10	14	4.5	8	4.7	—	—	—	1.2~2.3
	8	(10) 15 20 25					26	H+9.8	12	16				3	5	5.2
	10	(10) 15 20 25					32			20					8
	12	(10) 15 20 25 30					32			20					8
	15	(10) (15) 20 25 30					34	H+11.8		23					9
	16	(10) (15) 20 25 30 35					34	H+11.8		23					9
	20	(15) 20 25 30 35					50	H+14.8	16	34	6.6	11	6.7	4	16	7.2
	25	(15) (20) 25 30 35					50	H+19.8	16	36	6.6	11	6.7	4	20	7.2
	30	(20) 25 30 35					70	H+19.8	22	48	9	14	9.2	5	28	8.2	1.2~3.5
	35	(20)(25) 30 35					70	H+24.8		48					28
	40	(25) 30 35					76	H+24.8		56					34

带( )H尺寸不适用带定位孔型。
