还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~20/0.01

安装部长度L(mm) *

2~20/1

定位部长度B(mm) *

2~30/0.1

肩部厚度尺寸T(mm) *

1~15/0.1

肩部直径H(mm) *

6~27/0.1

图片仅供参考

大肩型外螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

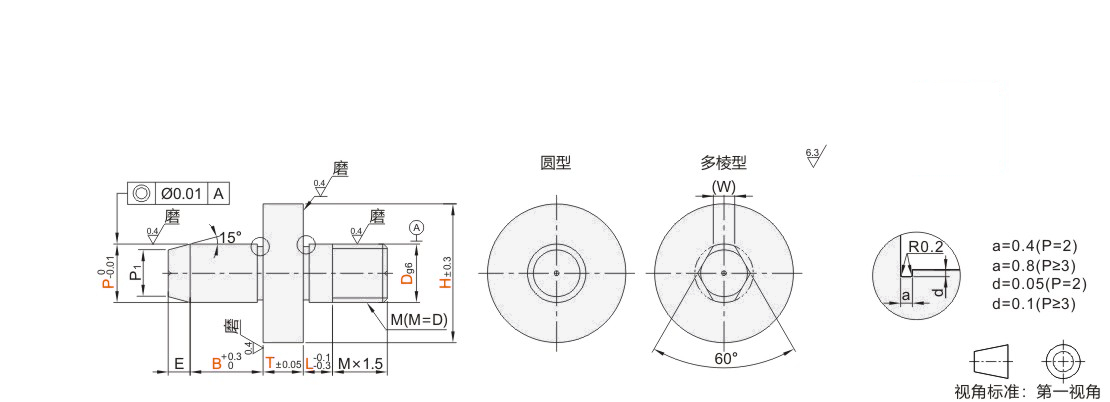

可选加工见下页。
P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1			E	(W)
代码	Dg6		P	L	B	T	H	E	(W)
圆型多棱型 JT-RVLLD JT-RVLMD JT-RVLLU JT-RVLMU JT-RVLLO JT-RVLMO JT-RVLLX JT-RVLMX JT-RVLLM JT-RVLMM	3	-0.002 -0.008	2.00~5.00	2~6	2.0~10.0	1.0~15.0	6.0~12.0	1	1.0
	4	-0.004 -0.012	2.00~5.00	2~8	2.0~10.0		7.0~13.0	1	1.2
	5		3.00~6.00	3~10	2.0~15.0		8.0~14.0	2	1.5
	6		4.00~7.00	3~10	2.0~15.0		9.0~15.0	2	1.8
	8	-0.005 -0.014	5.00~9.00	5~10	2.0~20.0		11.0~17.0	3	2.2
	10	-0.005 -0.014	7.00~11.00	5~15	3.0~30.0		13.0~19.0		3
	12	-0.006 -0.017	7.00~12.00	8~15	3.0~30.0		13.0~20.0		3.2
	16	-0.006 -0.017	13.00~16.00	8~20	5.0~30.0		18.0~24.0	4	4
	20	-0.007 -0.020	16.00~20.00	10~20	5.0~30.0		21.0~27.0	5	5.5

可选加工参数

暂未上传文档资料
