无油衬套直柱型

图片仅供参考

无油衬套直柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	使用温度	极限温度	类型
JT-JASSD	特殊铜合金	F7	m6	-40～150℃	200℃	直柱型
JT-JASSU	特殊铜合金	E7	r6	-40～150℃	200℃	直柱型

与本产品相配轴径公差：f8、g6（仅供参考）。
与本产品相配固定座直径公差：H7（仅供参考）。

产品压入座孔时在座孔端部或者内壁涂抹
少许润滑油，利用油压机或台钳将其慢慢
压入座孔，请勿用力敲击产品，以免引起
产品变形。

高速轻载（供油条件下）使用。

请在使用时定期润滑。

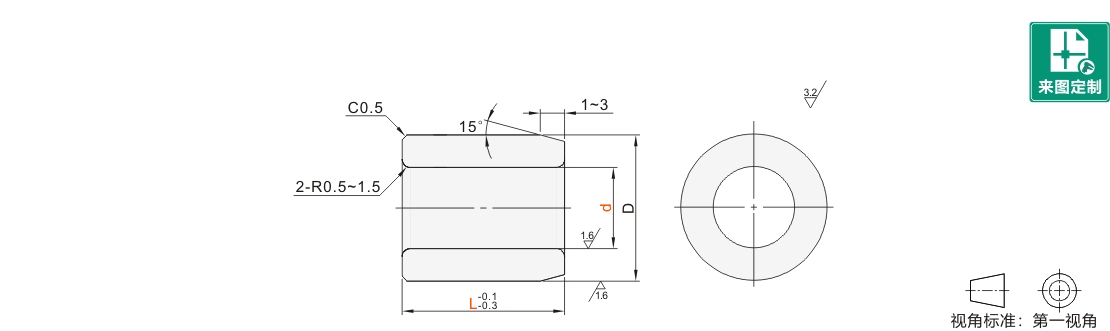

选型参数

JT-JASSD

型号			L	Dm6
代码	dF7		L	Dm6
JT-JASSD	5	+0.022 +0.010	8 10 12 15 20	9	+0.015 +0.006
	6	+0.022 +0.010	8 10 12 15 20 25	10	+0.015 +0.006
	8	+0.028 +0.013	8 10 12 15 20 25	12	+0.018 +0.007
	10	+0.028 +0.013	8 10 12 15 20 25 30	14
	12	+0.034 +0.016	10 12 15 20 25 30	18
	13		10 12 15 20 25 30 40	19	+0.021 +0.008
	15		10 12 15 20 25 30 40 50	21
	16		10 12 15 20 25 30 40 50	22
	20	+0.041 +0.020	15 20 25 30 40 50	28
	25		15 20 25 30 40 50 60	33	+0.025 +0.009
	30		20 25 30 40 50 60	38	+0.025 +0.009

JT-JASSU

型号			L	Dr6
代码	dE7		L	Dr6
JT-JASSU	5	+0.032 +0.020	8 10 12 15 20 25	9	+0.028 +0.019
	6	+0.032 +0.020	8 10 12 15 20 25	10	+0.028 +0.019
	8	+0.040 +0.025	8 10 12 15 20 25	12	+0.034 +0.023
	10	+0.040 +0.025	8 10 12 15 20 25	14
	12	+0.050 +0.032	10 12 15 20 25 30	18
	13		10 12 15 20 25 30	19	+0.041 +0.028
	15		10 12 15 20 25 30 40	21
	16		10 12 15 20 25 30 40 50	22
	20	+0.061 +0.040	12 15 20 25 30 40 50 60	28
	25		15 20 25 30 40 50 60	33	+0.050 +0.034
	30		20 25 30 40 50 60	38	+0.050 +0.034
