带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	附件 / 种类	附件 / 材质	类型
JT-GHMSD	S45C	—	发黑	1个挡圈	弹簧钢	挡圈固定型 ● L尺寸选择型
JT-GHMSU	S45C	40~45HRC	发黑	1个挡圈	弹簧钢	挡圈固定型 ● L尺寸选择型
JT-GHMSX	SUS304	—	—	1个挡圈	不锈钢	挡圈固定型 ● L尺寸选择型
JT-GHMDD	S45C	—	发黑	1个挡圈	弹簧钢	挡圈固定型 ● L尺寸指定型
JT-GHMDU	S45C	40~45HRC	发黑	1个挡圈	弹簧钢	挡圈固定型 ● L尺寸指定型
JT-GHMDQ	S45C	—	无电解镀镍	1个挡圈	不锈钢	挡圈固定型 ● L尺寸指定型
JT-GHMDF	S45C	40~45HRC	无电解镀镍	1个挡圈	不锈钢	挡圈固定型 ● L尺寸指定型
JT-GHMDO	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个挡圈	弹簧钢	挡圈固定型 ● L尺寸指定型
JT-GHMUD	SUS304	—	—	1个挡圈	不锈钢	挡圈固定型 ● L尺寸指定型
JT-GHMQD	SUS440C	48~53HRC	—	1个挡圈	不锈钢	挡圈固定型 ● L尺寸指定型
JT-GHMQU	SUS440C	48~53HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个挡圈	不锈钢	挡圈固定型 ● L尺寸指定型

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

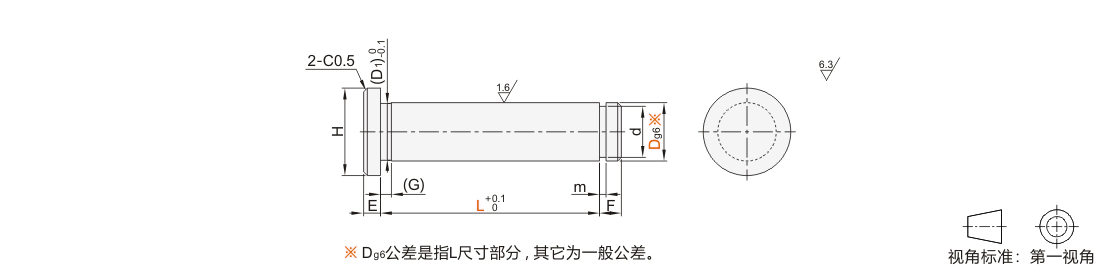

选型参数

L尺寸选择型

型号			L	m		F	(D1)	(G)	d		E	H	附件挡圈
代码	Dg6		L	m		F	(D1)	(G)	d		E	H	形状	规格
JT-GHMSD JT-GHMSU JT-GHMSX	3	-0.002 -0.008	10 12 14 15 16 18 20 22 24 25 30	0.5	+0.05 0	2	2.9	1.5	2	+0.06 0	1.5	5.5	E型	2
	4	-0.004 -0.012		0.7	+0.1 0		3.9		3	+0.06 0		6.5		3
	5						4.9		4	+0.075 0		8		4
	6		15 16 18 20 22 24 25 30 35 40 45 50				5.8		5	+0.075 0		9		5
	8	-0.005 -0.014	18 20 22 24 25 30 35 40 45 50	0.9		3	7.8		7	+0.09 0	2	12		7
	10	-0.005 -0.014	18 20 22 24 25 30 35 40 45 50	1.15	+0.14 0		9.8		9.6	0 -0.09	2	14	C型	10
	12	-0.006 -0.017	22 24 25 30 35 40 45 50	1.15	+0.14 0		11.8		11.5	0 -0.11	3	17	C型	12

L尺寸指定型

型号			L 最小单位0.1	m		F	(D1)	(G)	d		E	H	附件挡圈
代码	Dg6		L 最小单位0.1	m		F	(D1)	(G)	d		E	H	形状	规格
JT-GHMDD JT-GHMDU JT-GHMDQ JT-GHMDF JT-GHMDO JT-GHMUD JT-GHMQD JT-GHMQU	2	-0.002 -0.008	5.0~32.0	0.5	+0.05 0	2	1.9	1.5	1.5	+0.06 0	1.5	4.5	E型	1.5
	3	-0.002 -0.008	5.0~55.0	0.5	+0.05 0		2.9		2			5.5		2
	4	-0.004 -0.012	5.0~55.0	0.7	+0.1 0		3.9		3			6.5		3
	5		10.0~65.0				4.9		4	+0.075 0		8		4
	6		10.0~110.0				5.8		5	+0.075 0		9		5
	8	-0.005 -0.014	10.0~110.0	0.9		3	7.8		7	+0.09 0	2	12		7
	10	-0.005 -0.014	15.0~110.0	1.15	+0.14 0		9.8		9.6	0 -0.09	2	14	C型	10
	12	-0.006 -0.017	15.0~220.0				11.8		11.5	0 -0.11	3	17		12
	13		20.0~220.0				12.8		12.4			18		13
	14						13.8		13.4			19		14
	15						14.8		14.3			20		15
	16						15.8		15.2			21		16
	17						16.8		16.2			22		17
	18			1.35			17.8		17			23		18
	20	-0.007 -0.020					19.8		19	0 -0.21	4	26		20
	22						21.8		21			27		22
	25						24.8		23.9			31		25

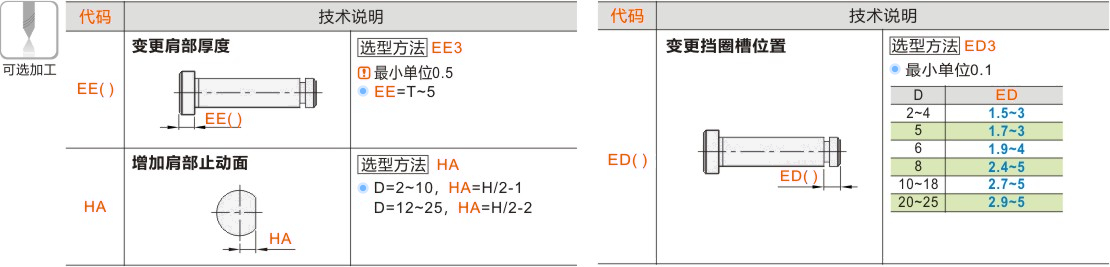

可选加工参数
