孔用C型挡圈

图片仅供参考

孔用C型挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用标准	类型
JT-YXFOD	65Mn(弹簧钢)	发黑	GB/T 893.1-1986	C型孔用挡圈
JT-YXFOU	SUS304	—	GB/T 893.1-1986	C型孔用挡圈

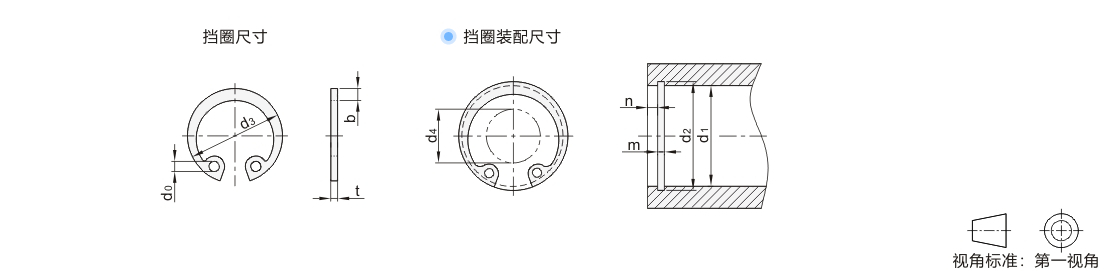

d4：将挡圈嵌入d1时的最小内周直径（间隙内径）

选型参数

选型表

型号		公称规格 d1	挡圈尺寸						安装沟槽尺寸					其它
代码	规格		d3		t		b≈	d0	d2		m		n≥	d4≤
代码	规格		基本尺寸	极限偏差	基本尺寸	极限偏差	b≈	d0	基本尺寸	极限偏差	基本尺寸	极限偏差	n≥	d4≤
(弹簧钢) JT-YXFOD (SUS304 ) JT-YXFOU	9*	9	9.8	+0.36 -0.10	0.6	+0.04 -0.JT-VMPSLCSFZMPNZFZ	1.2	1.0	9.4	+0.09 0	0.7	+0.14 0	0.6	2
	10	10	10.8		0.8	+0.14 -0.10	1.7	1.5	10.4	+0.11 0	0.9			2
	11	11	11.8						11.4					3
	12	12	13.0						12.5				0.9	4
	13	13	14.1					1.7	13.6					4
	14	14	15.1		1.0	+0.05 -0.13	2.1		14.6		1.1			5
	15	15	16.2						15.7				1.2	6
	16	16	17.3						16.8					7
	17	17	18.3	+0.42 -0.13					17.8					8
	18	18	19.5						19.0	+0.13 0			1.5	9
	19	19	20.5				2.5	2.0	20.0					10
	20	20	21.5						21.0					10
	21*	21	22.5						22.0					11
	22	22	23.5						23.0					12
	24	24	25.9	+0.42 -0.21	1.2				25.2	+0.21 0	1.3		1.8	13
	25	25	26.9				2.8		26.2					14
	26	26	27.9				2.8		27.2					15
	28	28	30.1	+0.50 -0.25			3.2		29.4				2.1	17
	30	30	32.1						31.4	+0.25 0			2.1	18
	31*	31	33.4					2.5	32.7				2.6	19
	32	32	34.4						33.7					20
	34*	34	36.5		1.5	+0.06 -0.18	3.6		35.7		1.7			22
	35	35	37.8						37.0				3.0	23
	36*	36	38.8						38.0					24
	37*	37	39.8						39.0					25
	38	38	40.8						40.0					26
	40	40	43.5	+1.10 -0.46			4.0		42.5				3.8	27
	42	42	45.5				4.0	3.0	44.5					29
	45	45	48.5				4.7		47.5					31
	47*	47	50.5						49.5					32
	48*	48	51.5						50.5	+0.30 0				33
	50	50	54.2		2.0	+0.06 -0.18			53.0		2.2		4.5	36
	52	52	56.2						55.0					38
	55*	55	59.2						58.0					40
	56*	56	60.2				5.2		59.0					41
	58*	58	62.2						61.0					43
	60	60	64.2						63.0					44
	62	62	66.2						65.0					45
	63*	63	67.2						66.0					46
	65*	65	69.2		2.5	+0.JT-VMPSLCSFZMPNZFZ -0.22			68.0		2.7			48
	68*	68	72.5				5.7		71.0					50
	70	70	74.5						73.0					53
	72*	72	76.5						75.0					55
	75*	75	79.5				6.3		78.0					56
	78*	78	82.5	+1.30 -0.54			6.3		81.0	+0.35 0				60
	80*	80	85.5				6.8		83.5				5.3	63
	85*	85	90.5				6.8		88.5					68
	88*	88	93.5				7.3		91.5					70
	90*	90	95.5				7.3		93.5					72
	95*	95	100.5				7.7		98.5					75

带*号尺寸不适用JT-YXFOU。
