M *

分度销复位型/自锁型

图片仅供参考

分度销复位型/自锁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	销头形状	螺纹	旋钮 / 材质	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-VWBESD	复位型	平头锥型	粗牙	PA6	1215	发黑	45号钢	45～55HRC	发黑	SUS304	无	—	—	紧凑型
JT-VWBEOD	自锁型	平头锥型	粗牙	PA6	1215	发黑	45号钢	45～55HRC	发黑	SUS304	无	—	—	紧凑型
JT-VWBEDD	复位型	平头锥型	粗牙	PA6	1215	发黑	45号钢	45～55HRC	发黑	SUS304	有	35号钢	发黑	紧凑型
JT-VWBEXD	自锁型	平头锥型	粗牙	PA6	1215	发黑	45号钢	45～55HRC	发黑	SUS304	有	35号钢	发黑	紧凑型
JT-VWBESX	复位型	平头锥型	粗牙	PA6	SUS303	—	SUS303	—	—	SUS304	无	—	—	紧凑型
JT-VWBEOX	自锁型	平头锥型	粗牙	PA6	SUS303	—	SUS303	—	—	SUS304	无	—	—	紧凑型
JT-VWBEDX	复位型	平头锥型	粗牙	PA6	SUS303	—	SUS303	—	—	SUS304	有	SUS304	—	紧凑型
JT-VWBEXX	自锁型	平头锥型	粗牙	PA6	SUS303	—	SUS303	—	—	SUS304	有	SUS304	—	紧凑型

、

选型参数

选型表

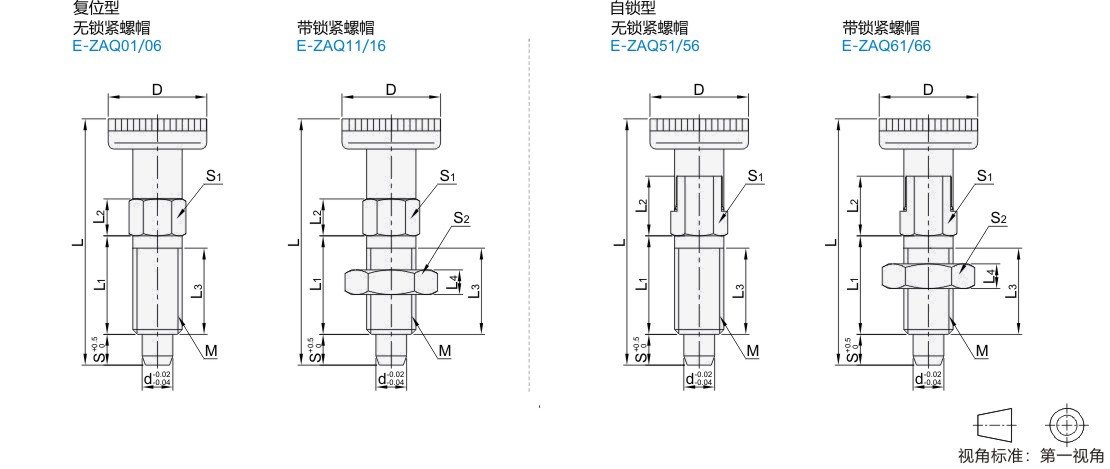

型号		螺距 (粗牙)	d	S	D	L		L1	L2		L3	L4	S1	S2	负载(N)
代码	M	螺距 (粗牙)	d	S	D	复位型	自锁型	L1	复位型	自锁型	L3	L4	S1	S2	min.	max.
复位型 JT-VWBESD JT-VWBESX JT-VWBEDD JT-VWBEDX 自锁型 JT-VWBEOD JT-VWBEOX JT-VWBEXD JT-VWBEXX	6	1	4	4	12	30.5	33	12	4.5	7	10	3	6	10	4.3	9.5
	8	1.25	5	5	16	40	43.5	16	6	9.5	14	4	8	13		12
	10	1.5	6	6	18	49	52	20	7.5	10.5	18	5	10	16		18
	12	1.75	8	8	21	59	63.5	24	9	13.5	22	6	12	18		20.5

kgf=N×0.101972
