直杆球面定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RQNSD	直杆球面型 / 标准型	SKS3	淬火硬度58~61HRC	—
JT-RQNFD	直杆球面型 / 内螺纹型	SKS3	淬火硬度58~61HRC	—
JT-RQVSD	直杆锥型 / 标准型	SKS3	淬火硬度58~61HRC	—
JT-RQVFD	直杆锥型 / 内螺纹型	SKS3	淬火硬度58~61HRC	—
JT-RQNSU	直杆球面型 / 标准型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQNFU	直杆球面型 / 内螺纹型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQVSU	直杆锥型 / 标准型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQVFU	直杆锥型 / 内螺纹型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQNSQ	直杆球面型 / 标准型	SKS3	—	—
JT-RQNFQ	直杆球面型 / 内螺纹型	SKS3	—	—
JT-RQVSQ	直杆锥型 / 标准型	SKS3	—	—
JT-RQVFQ	直杆锥型 / 内螺纹型	SKS3	—	—
JT-RQNDD	直杆球面型 / 标准型	SUS304	—	—
JT-RQNOD	直杆球面型 / 内螺纹型	SUS304	—	—
JT-RQVDD	直杆锥型 / 标准型	SUS304	—	—
JT-RQVOD	直杆锥型 / 内螺纹型	SUS304	—	—
JT-RQNDU	直杆球面型 / 标准型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQNOU	直杆球面型 / 内螺纹型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQVDU	直杆锥型 / 标准型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQVOU	直杆锥型 / 内螺纹型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQNUD	直杆球面型 / 标准型	SUS440C	淬火硬度48~53HRC	—
JT-RQNXD	直杆球面型 / 内螺纹型	SUS440C	淬火硬度48~53HRC	—
JT-RQVUD	直杆锥型 / 标准型	SUS440C	淬火硬度48~53HRC	—
JT-RQVXD	直杆锥型 / 内螺纹型	SUS440C	淬火硬度48~53HRC	—
JT-RQNUO	直杆球面型 / 标准型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
JT-RQNXO	直杆球面型 / 内螺纹型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
—	直杆锥型 / 标准型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
—	直杆锥型 / 内螺纹型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3-5μm
—	直杆球面型 / 标准型	TC4	—	—
—	直杆球面型 / 内螺纹型	TC4	—	—
JT-RQVUX	直杆锥型 / 标准型	TC4	—	—
—	直杆锥型 / 内螺纹型	TC4	—	—

公差选择

D	M	P	G	H
D	m6	p6	g6	h7
1~3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010
4~6	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
8^.10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

选型参数

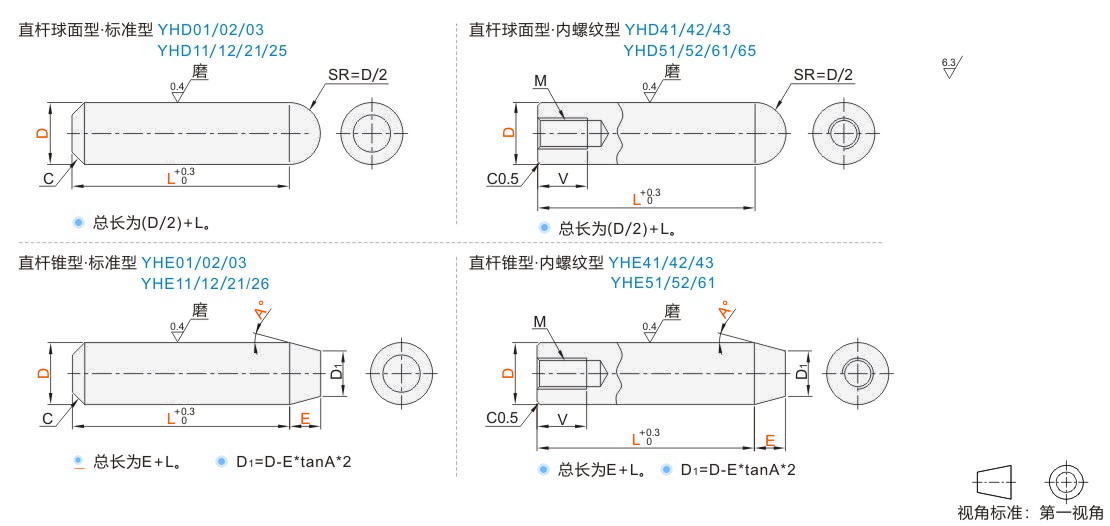

直杆球面型·标准型

型号			L 最小单位0.1	C
代码	D公差	D	L 最小单位0.1	C
JT-RQNSD JT-RQNDU JT-RQNSU JT-RQNUD JT-RQNSQ JT-RQNUO JT-RQNDD	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.1
		2	3.0~25.0	0.5
		3		0.5
		4		1
		5	4.0~42.0
		6	4.0~42.0
		8	5.0~42.0	1.5
		10	5.0~42.0	2

直杆球面型·内螺纹型

型号			L 最小单位0.1	M	V
代码	D公差	D	L 最小单位0.1	M	V
JT-RQNFD JT-RQNOU JT-RQNFU JT-RQNXD JT-RQNFQ JT-RQNXO JT-RQNOD	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	M2	3
		6	10.0~42.0	M3	5
		8	15.0~42.0	M5	8
		10	15.0~42.0	M5	8

直杆锥型·标准型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	C
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	C
JT-RQVSD JT-RQVDD JT-RQVSU JT-RQVDU JT-RQVSQ JT-RQVUD JT-RQVUX	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.2~1.5	15 30 45 60	0.1
		2	3.0~25.0	0.5~3.5		0.5
		3		0.5~5.5		0.5
		4		0.5~7.0		1
		5	4.0~42.0	0.5~9.0
		6	4.0~42.0	0.5~10.0
		8	5.0~42.0			1.5
		10	5.0~42.0			2

D、E、A 参数需满足0 < D-2EtanA < D

直杆锥型·标准型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	M	V
代码	D公差	D	L 最小单位0.1	E 最小单位0.1	A 选择	M	V
JT-RQVFD JT-RQVOD JT-RQVFU JT-RQVOU JT-RQVFQ JT-RQVXD	M(m6) P(p6) G(g6) H(h7)	5	10.0~42.0	0.5~9.0	15 30 45 60	M2	3
		6	10.0~42.0	0.5~10.0		M3	5
		8	15.0~42.0			M5	8
		10	15.0~42.0			M5	8

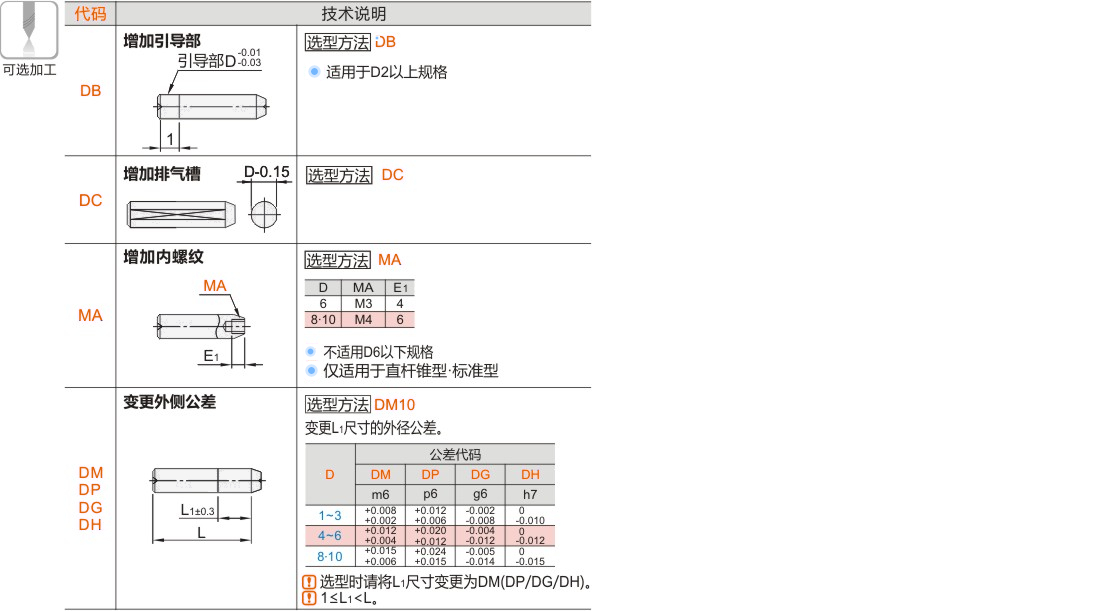

可选加工参数
