平键 GB/T 1096-1979 A型

图片仅供参考

平键 GB/T 1096-1979 A型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	抗拉强度	类型
JT-RIXBQU	SUS304	600N/mm²以上	螺纹沉孔型 ● A型
JT-RIXBQF	SUS304	600N/mm²以上	螺纹沉孔型 ● B型
JT-RIXBQX	SUS304	600N/mm²以上	螺纹沉孔型 ● C型
JT-RIXBFU	SUS304	600N/mm²以上	螺纹拆卸型 ● A型
JT-RIXBFF	SUS304	600N/mm²以上	螺纹拆卸型 ● B型
JT-RIXBFX	SUS304	600N/mm²以上	螺纹拆卸型 ● C型

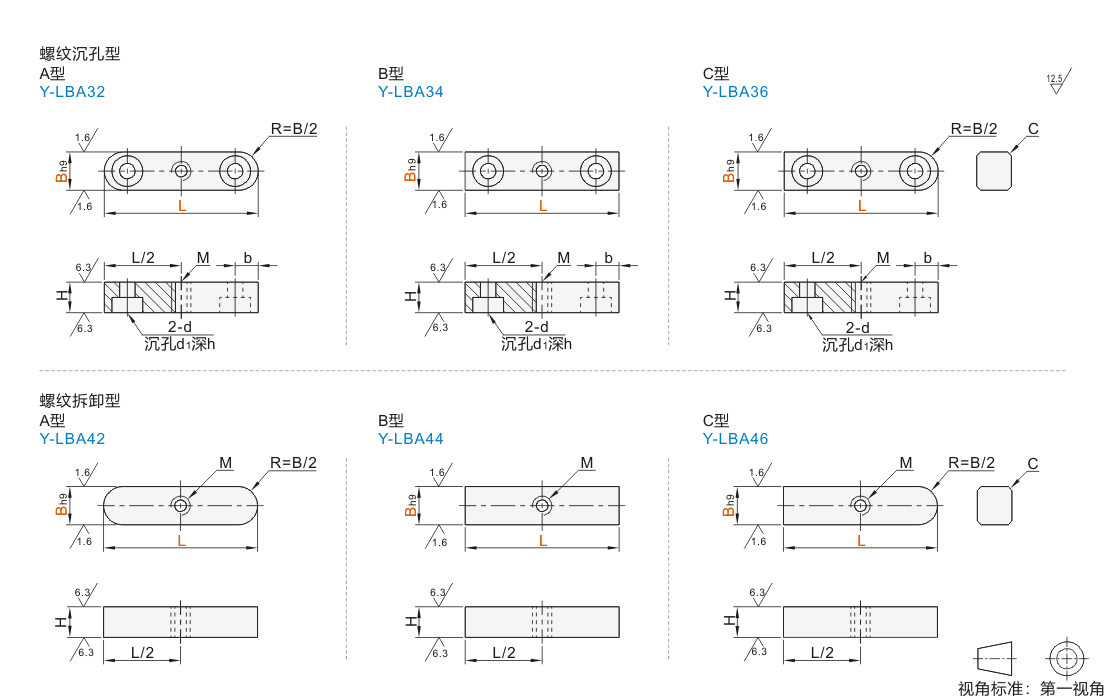

选型参数

螺纹沉孔型

型号			L※1	H		d	d1	h	b	M	C
代码	Bh9		L※1	H		d	d1	h	b	M	C
A型 JT-RIXBQU B型 JT-RIXBQF C型 JT-RIXBQX	8	0 -0.036	35 40 45 50 55 60 65 70 80 85 90 100	7	0 -0.090	3.3	6	3.3	8	M3	0.3
	10	0 -0.036	45 50 55 60 65 70 80 85 90 100	8		4.3	7.5	4.3	10	M4	0.5
	12	0 -0.043	50 55 60 65 70 80 85 90 100	8		5.3	9	5.3	12	M5
	14		50 55 60 65 70 80 85 90 100	9					14
	16		60 65 70 80 85 90 100	10					16
	18		60 65 70 80 85 90 100 110	11	0 -0.110	6.3	11	6.3	18	M6

※1L尺寸公差表

L	公差
最短~50	0 -0.62
51~80	0 -0.74
81~110	0 -0.87

螺纹拆卸型

型号			L※2	H		M	C
代码	Bh9		L※2	H		M	C
A型 JT-RIXBFU B型 JT-RIXBFF C型 JT-RIXBFX	5	0 -0.030	10 15 20 25 30 35 40 45 50 55 60	5	0 -0.030	M3	0.3
	6	0 -0.030	10 15 20 25 30 35 40 45 50 55 60 70	6	0 -0.030
	8	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	7	0 -0.090
	10	0 -0.036	15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8		M4	0.5
	12	0 -0.043	20 25 30 35 40 45 50 55 60 65 70 80 85 90 100	8		M5
	14		30 35 40 45 50 55 60 65 70 80 85 90 100	9
	16		40 45 50 55 60 65 70 80 85 90 100	10
	18		40 45 50 55 60 65 70 80 85 90 100 110	11	0 -0.110	M6

※2L尺寸公差表

L	公差
最短~18	0 -0.43
19~30	0 -0.52
31~50	0 -0.62
51~80	0 -0.74
81~110	0 -0.87
