27系列三节式轻载滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-VHNBXX	27	SUS304	—	三节式 ● 全长伸展 ● 经济型
JT-VHNBML	27	Q235	环保镀锌（蓝白）	三节式 ● 全长伸展 ● 经济型

特点：
JT-VHNBXX滑轨主体为不锈钢材质；
JT-VHNBML滑轨主体为碳钢材质；
内轨不可抽。
注意：
水平安装使用时，负载能力下降到额定的25%左右(参考）。
安装使用M4螺丝。
按根销售。
依生产批次不同，截面形状有可能有稍微不同。
承载与重量仅供参考。

选型参数

选型表

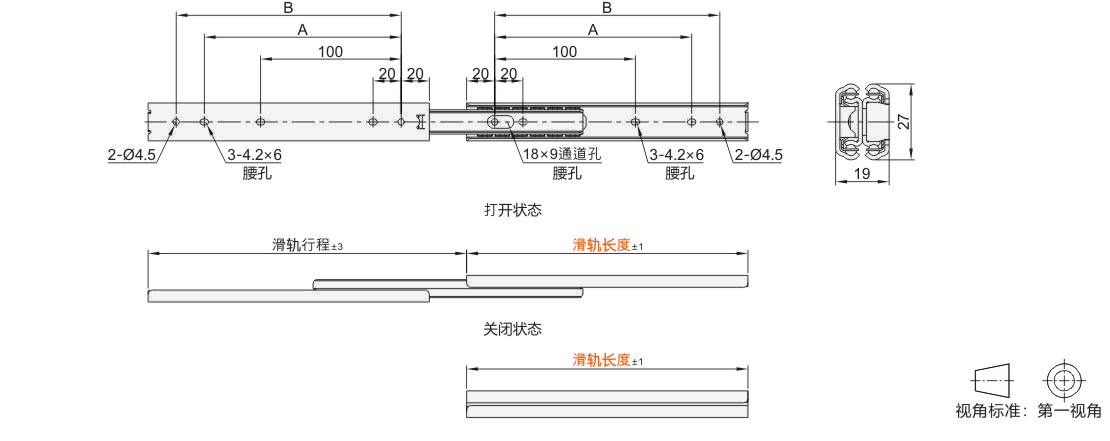

型号		滑轨行程	A	B	承重（1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	承重（1副)	参考重量 (kg/pcs)
(SUS304) JT-VHNBXX (Q235) JT-VHNBML	200	225	140	160	35.7kgf	0.67
	250	275	190	210	34.8kgf	0.83
	300	325	240	260	33.8kgf	1.0
	350	375	290	310	32kgf	1.16
	400	425	340	360	30kgf	1.32
	450	475	390	410	28.2kgf	1.48
	500	525	440	460	26.3kgf	1.64
