外径D(mm) *

公称型号 *

全不锈钢T型三通快插接头

图片仅供参考

全不锈钢T型三通快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 密封	类型
JT-TWBSX	SUS316	氟化橡胶	外螺纹 ● T型三通接头

选型参数

选型表

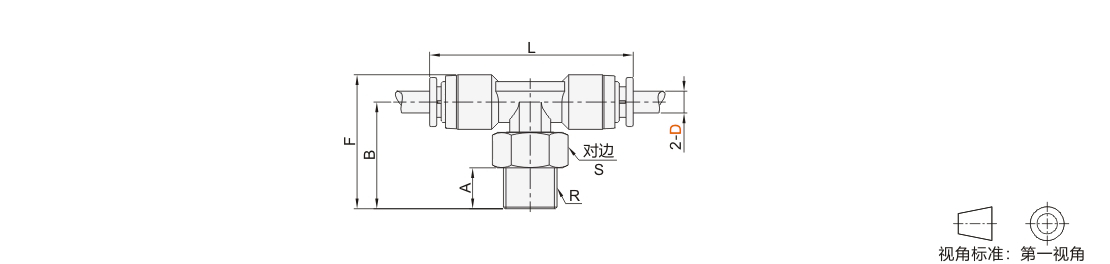

型号		公称型号	R	A	B	F	L	S
代码	D	公称型号	R	A	B	F	L	S
JT-TWBSX	4	M5	M5	4	22	27.6	46	12
		M6	M6	4	22	27.6
		1	R1/8	7.5	25.5	26.9
		2	R1/4	9.5	27.5	28.9		14
	6	M5	M5	4	22	28.6	46.8	12
		M6	M6	4	22	28.6
		1	R1/8	7.5	25	27.7
		2	R1/4	9.5	27	29.5		14
		3	R3/8	10.5	28	31.4		17
	8	1	R1/8	7.5	25	29.1	52.3	12
		2	R1/4	9.5	27	31.15		14
		3	R3/8	10.5	28	32.8		17
		4	R1/2	12.5	30	35.25		21
	10	1	R1/8	7.5	26	33.3	59.5	12
		2	R1/4	9.5	28	35		14
		3	R3/8	10.5	29	35.8		17
		4	R1/2	12.5	31	38.8		21
	12	2	R1/4	9.5	30.5	37.65	66.14	14
		3	R3/8	10.5	31.5	38.65		17
		4	R1/2	12.5	33.5	40.65		21
