选择代码

代码参数

主体材质

加工精度

螺旋方向

表面处理

齿面硬度

选型参数

模数 *

齿数 *

齿厚B(mm) *

齿轮内孔直径P(mm) *

图片仅供参考

斜齿轮键槽孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	齿面硬度	螺旋角	精度等级	类型
JT-KZTSU	S45C	发黑	一	19°31'42”	JIS B 1702-18级	精铣型 ● 左旋 ● 键槽孔型
JT-KZTSQ	S45C	发黑	40～50HRC	19°31'42”	JIS B 1702-19级	精铣型 ● 左旋 ● 键槽孔型
JT-KZTDU	S45C	发黑	一	19°31'42”	JIS B1702-18级	精铣型 ● 右旋 ● 键槽孔型
JT-KZTDQ	S45C	发黑	40～50HRC	19°31'42”	JIS B1702-19级	精铣型 ● 右旋 ● 键槽孔型
JT-KZTSF	20CrMnTi	一	50～65HRC	19°31'42”	JISB1702-16级	研磨型 ● 左旋 ● 键槽孔型

选型参数

选型表

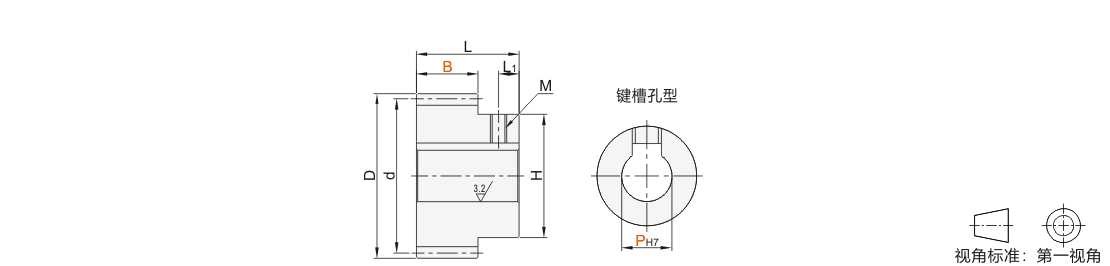

型号		齿数	B	内孔直径PH7 最小单位1	d	D	H	L	L1	M
代码	模数	齿数	B	内孔直径PH7 最小单位1	d	D	H	L	L1	M
精铣型 (左旋) JT-KZTSU JT-KZTSQ (右旋) JT-KZTDU JT-KZTDQ 研磨型 (左旋) JT-KZTSF	1.5	14	17	8N	22.28	25.28	16	26	4.5	M4
		15			23.87	26.87	18
		16			25.46	28.46	20
		17			27.06	30.06	21
		18		8N～12N	28.65	31.65	22	29	6
		19			30.24	33.24	24
		20			31.83	34.83	2
		21			33.42	36.42	5
		22			35.01	38.01	26
		23		8N～13N	36.61	39.61	27
		24		8N~15N	38.2	41.2	30
		25		8N~15N	39.79	42.79	30			M5
		26		8N～17N	41.38	44.38	32
		27		8N~18N	42.97	45.97	34
		28		8N~18N	44.56	47.56	34
		29		8N～19N	46.16	49.16	35
		30		8N～19N	47.75	50.75	35
		32		8N～24N	50.93	53.93	40
		34			54.11	57.11
		35			55.7	58.7
		36			57.3	60.3
		38		8N～28N	60.48	63.48	45
		40		10N～28N	63.66	66.66
		42			66.85	69.85
		44			70.03	73.03
		45			71.62	74.62
		46			73.21	76.21
		48		10N～31N	76.39	79.39	50
		50			79.58	82.58				M6
		52			82.76	85.76
		54		12N~31N	85.94	88.94
		55			87.54	90.54
		56			89.13	92.13
		58			92.31	95.31
		60		12N～35N	95.49	98.49	55
		62			98.68	101.68
		64			101.86	104.86
		65			103.45	106.45
		66			105.04	108.04
		68			108.23	111.23
		70		12N～42N	111.41	114.41	65
		72			114.59	117.59
		75			119.37	122.37
		80			127.32	130.32
		84			133.69	136.69
		85			135.28	138.28
		90			143.24	146.24
		95			151.2	154.2
		100			159.16	162.16
		120		12N～45N	190.99	193.99	70
	2.0	12	24	8N	25.46	29.46	18	36	6	M5
		13			27.59	31.59	20
		14			29.71	33.71	20
		15		8N～12N	31.83	35.83	24	40	8
		16		8N～12N	33.95	37.95	25
		17		8N～14N	36.08	40.08	28
		18		8N～16N	38.2	42.2	30
		19		8N～17N	40.32	44.32	31
		20		8N～18N	42.44	46.44	33
		21		8N～19N	44.56	48.56	34
		22		8N～21N	46.69	50.69	36
		23		8N～22N	48.81	52.81	37
		24		8N~23N	50.93	54.93	40
		25		8N~23N	53.05	57.05	40			M6
26		8N～25N		55.17	59.17	42
27		8N～28N		57.3	61.3	45
28		8N～28N		59.42	63.42	45
29		8N～29N		61.54	65.54	47
30		8N～30N		63.66	67.66	48
32		8N～31N		67.91	71.91	50
精铣型 (左旋) JT-KZTSU JT-KZTSQ (右旋) JT-KZTDU JT-KZTDQ 研磨型 (左旋) JT-KZTSF	2.0	34	24	10N～31N	72.15	76.15	50	40	8	M6
		35		10N～33N	74.27	78.27	52
		35		10N～33N	74.27	78.27	52				36	10N~35N	76.39	80.39	55
		38		80.64	84.64							10N~35N			55
		40		10N～38N	84.88	88.88	60
		42			89.13	93.13
		44			93.37	97.37
		45			95.49	99.49
		46			97.62	101.62
		48		10N~40N	101.86	105.86	62
		50		10N~40N	106.10	110.10	62
		52		12N~42N	110.35	114.35	65
		54			114.59	118.59
		55			116.71	120.71
		56			118.84	122.84
		58			123.08	127.08
		60			127.32	131.32
		62		15N~42N	131.57	135.57
		64			135.81	139.81
		65			137.93	141.93
		68			144.30	148.30
		70			148.55	152.55
		72			152.79	156.79
		75		20N~42N	159.16	163.16
		80		20N~42N	169.77	173.77
		85		20N～45N	180.38	184.38	70
		90			190.99	194.99
		95			201.60	205.60
		100			212.21	216.21
		3.0		12	29	12N	38.20				44.20	27	49	10	M5
	14		12N～16N	44.56		50.56	32
	15		12N～19N	47.75		53.75	35
	16		12N～23N	50.93		56.93	40
	17		12N～23N	54.11		60.11	40
	18		12N～25N	57.30		63.30	44	M6
	19		12N～26N	60.48		66.48	45
	20		12N～31N	63.66		69.66	50
	21		12N～33N	66.85		72.85	52
	22		12N～34N	70.03		76.03	54
	23		12N～35N	73.21		79.21	56
	24		12N～37N	76.39		82.39	58
	25		12N～38N	79.58		85.58	60
	26		12N~42N	82.76		88.76	65
	27		12N~42N	85.94		91.94	65
	28		12N～45N	89.13		95.13	70
	29		12N～45N	92.31		98.31	70
	30		12N～48N	95.49		101.49	75
	32		12N～48N	101.86		107.86	75
	34		12N～50N	108.23		114.23	80
	35			111.41		117.41
	36			114.59		120.59
	38			120.96		126.96
	40			127.32		133.32	85
	42		20N～50N	133.69		139.69
	44			140.06		146.06
	45			143.24		149.24
	46		25N～50N	146.42		152.42
	48			152.79		158.79
	50			159.16		165.16
	52			165.52		171.52
	54			171.89		177.89
	55			175.JT-VMPSLCSFZMPNZFZ		181.JT-VMPSLCSFZMPNZFZ
	56			178.25		184.25
	58			184.62		190.62
60	190.99			196.99
62	197.35			203.35
64	203.72			209.72
65	206.90			212.90
68	216.45			222.45		90
70	222.82			228.82		90
精铣型 (左旋) JT-KZTSU JT-KZTSQ (右旋) JT-KZTDU JT-KZTDQ 研磨型 (左旋) JT-KZTSF	4.0	18	39	12N~30N	76.39	84.39	61	64	12.5	M6
											21	12N~35N	89.13	97.13	70
											24	12N~38N	101.86	109.86	80
		27		12N~42N	114.59	122.59	85
		30		15N~48N	127.32	135.32	90				M8
		33		15N~48N	140.06	148.06	90
		36		15N~50N	152.79	160.79	95
		39		15N~50N	165.52	173.52	95

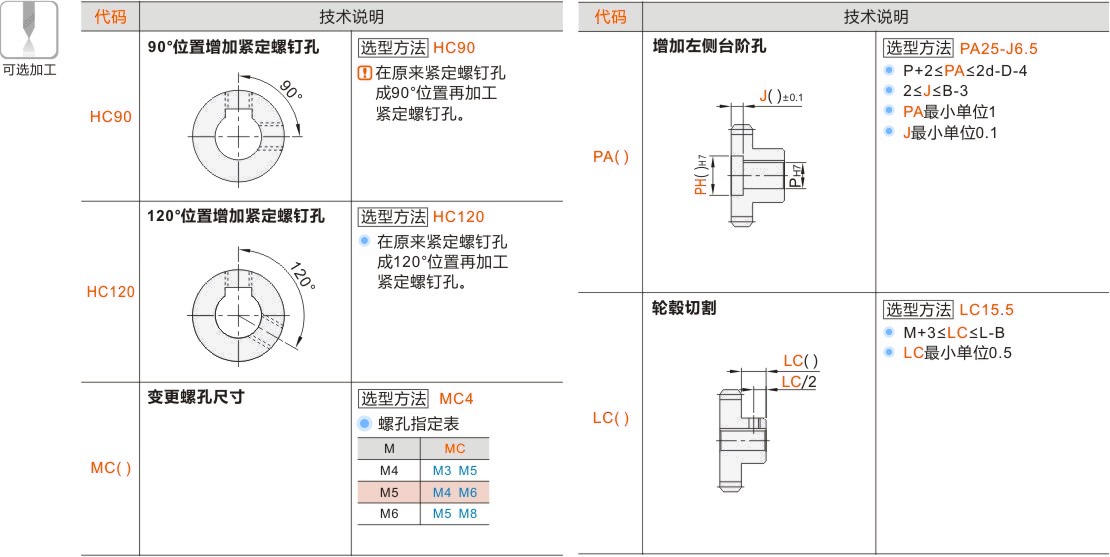

可选加工参数

暂未上传文档资料

斜齿轮 键槽孔型
