直线导轨用限位块通孔型

图片仅供参考

直线导轨用限位块通孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	限位孔	螺纹	主体 / 材质	主体 / 表面处理	螺栓/螺钉代码	螺母代码	类型
JT-HMRLS	无孔	—	S45C	镀硬铬	—	—	单件 ● 通孔型
JT-HMRLD	无孔	—	SUS304	—	—	—	单件 ● 通孔型
JT-HMRLU	螺纹孔	粗牙	S45C	镀硬铬	—	—	单件 ● 通孔型
JT-HMRLQ	螺纹孔	粗牙	SUS304	—	—	—	单件 ● 通孔型
JT-HMRLF	螺纹孔	细牙	S45C	镀硬铬	—	—	单件 ● 通孔型
JT-HMRLO	螺纹孔	细牙	SUS304	—	—	—	单件 ● 通孔型
JT-HMRLX	螺纹孔	粗牙	S45C	镀硬铬	TAY02	TBK55	组件 ● 通孔型+定位螺栓
JT-HMRLL	螺纹孔	粗牙	SUS304	—	TAY02	TBK55	组件 ● 通孔型+定位螺栓
JT-HMRLM	螺纹孔	粗牙	S45C	镀硬铬	TDC61	—	组件 ● 通孔型+聚氨酯螺钉
JT-HMRLG	螺纹孔	粗牙	SUS304	—	TDC61	—	组件 ● 通孔型+聚氨酯螺钉

选型参数

选型表

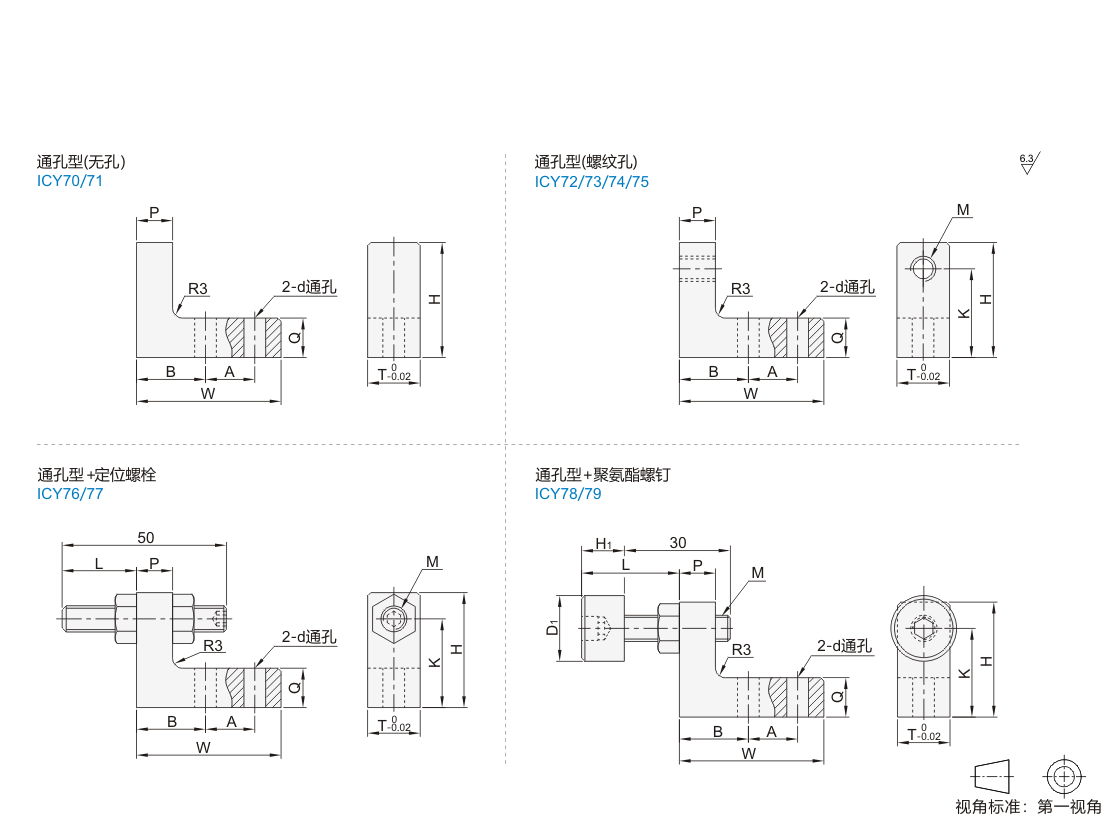

型号		T	H	A	B	P	Q	W	M		K	d	H1	D1	有效调节行程L		适用导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	T	H	A	B	P	Q	W	粗牙	细牙	K	d	H1	D1	JT-HMRLX JT-HMRLL	JT-HMRLM JT-HMRLG	适用导轨宽度系列	适用怡合达导轨型号
单件组件 JT-HMRLS JT-HMRLX JT-HMRLD JT-HMRLL JT-HMRLU JT-HMRLM JT-HMRLQ JT-HMRLG JT-HMRLF JT-HMRLO	15B	16	38	15	21	11	12	44	M6×1.0	M6×0.75	31	6.6	10	15	6~39	11~29	重载15系列	IBJ-H24 IBC-H28
	20A	16	35	15	21	11	12				27						微型20系列	—
	20B	16	45	15	21	11	12				37						重载20系列	IBJ/IBP-H30 IBC/IBF-H30
	25A	16	40	15	21	11	12	44	M6×1.0	M6×0.75	32	6.6	10	15	6~39	11~29	微型25系列	—
	25B	16	51	15	21	11	12	44	M6×1.0	M6×0.75	44	6.6	10	15	6~39	11~29	重载25系列	IBJ/IBP-H36 IBC/IBF-H40
	30B	22	60	22	25	13	16	57	M8×1.25	M8×1.0	51	9.0	13	20	7~37	14~30	重载30系列	IBJ/IBP-H42 IBC/IBF-H45
	35B	22	70	22	25	13	16	57	M8×1.25	M8×1.0	61	9.0	13	20	7~37	14~30	重载35系列	—
