万向球插入式粘接式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体/调整环材质	主球 / 材质	主球 / 硬度	副球 / 材质	副球 / 硬度	类型
JT-ENMUQ	POM(聚缩醛)	POM(聚缩醛)	—	SUS440C	HRC55~	粘接式 ● 插入型

选型参数

选型表

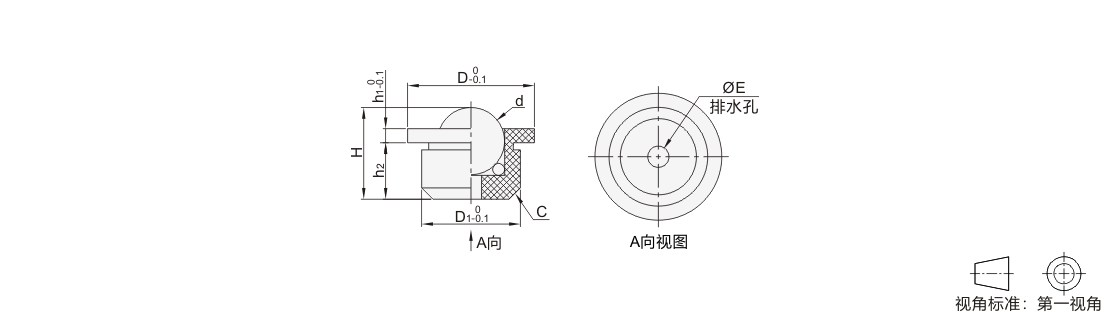

型号		D	D1	h1	h2	d	H	E	C	耐负载 N(kgf)
代码	规格	D	D1	h1	h2	d	H	E	C	耐负载 N(kgf)
JT-ENMUQ	7	9	7	1	4	4.76	6.5	1.5	0.8	2(0.2)
	9	11	9		5	5.56	7.5	2.5	1	4(0.4)
	13	15	13		8	8.73	11.8	3.5		7(0.7)
	15	17	15		8	10.32	12.5	3.5		11(1.1)
	20	22	20	1.5	11.5	15.87	18.2	5.3		14(1.4)
	24	26	24	1.5	15	19.05	23.1	6.4		21(2.1)

暂未上传文档资料

万向球 插入式 粘接式
