类型

轴承品牌

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

20~120/1

图片仅供参考

带座轴承双轴承挡圈L型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	品牌 / 轴承	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XAFQD	类型 / 圆法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAFFD	类型 / 方法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAFOD	类型 / 对边法兰	无指定	钢	S45C	弹簧钢	发黑
JT-XAFQU	类型 / 圆法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFFU	类型 / 方法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFOU	类型 / 对边法兰	无指定	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFQO	类型 / 圆法兰	无指定	钢	S45C	SUS304	镀铬
JT-XAFFO	类型 / 方法兰	无指定	钢	S45C	SUS304	镀铬
JT-XAFOO	类型 / 对边法兰	无指定	钢	S45C	SUS304	镀铬
JT-XAFQQ	类型 / 圆法兰	无指定	钢	A2017	SUS304	喷细砂本色阳极氧化
—	类型 / 方法兰	无指定	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFOQ	类型 / 对边法兰	无指定	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFQF	类型 / 圆法兰	无指定	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
—	类型 / 方法兰	无指定	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFOF	类型 / 对边法兰	无指定	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFQX	类型 / 圆法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAFFX	类型 / 方法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAFOX	类型 / 对边法兰	无指定	不锈钢	SUS304	SUS304	—
JT-XAFXD	类型 / 圆法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAFLD	类型 / 方法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAFMD	类型 / 对边法兰	NSK	钢	S45C	弹簧钢	发黑
JT-XAFXU	类型 / 圆法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFLU	类型 / 方法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFMU	类型 / 对边法兰	NSK	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFXQ	类型 / 圆法兰	NSK	钢	A6061	SUS304	喷细砂本色阳极氧化
—	类型 / 方法兰	NSK	钢	A6061	SUS304	喷细砂本色阳极氧化
JT-XAFMQ	类型 / 对边法兰	NSK	钢	A6061	SUS304	喷细砂本色阳极氧化

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

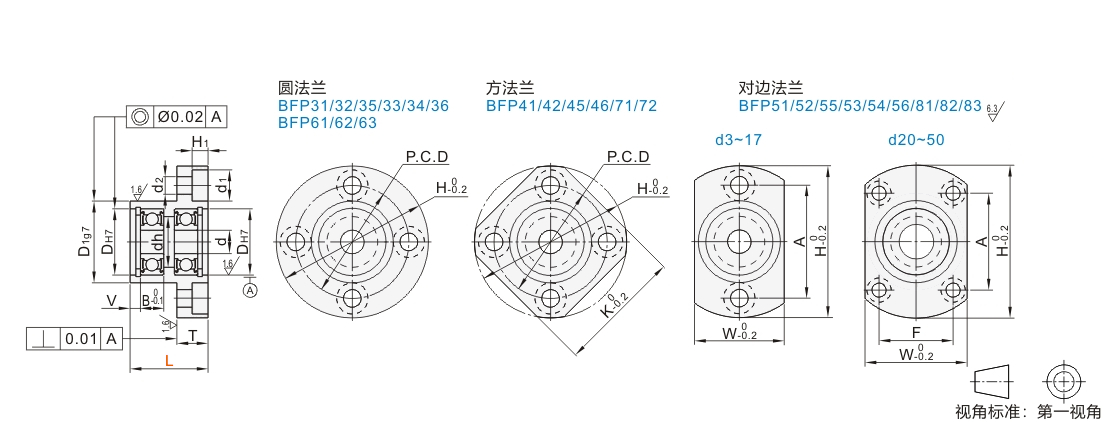

型号			最小单位1	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
	轴承型号	密封圈	L	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XAFQD JT-XAFQU JT-XAFQO JT-XAFQQ JT-XAFQF JT-XAFQX JT-XAFXD JT-XAFXU JT-XAFXQ 方法兰 JT-XAFFD JT-XAFFU JT-XAFFO JT-XAFFX JT-XAFLD JT-XAFLU 对边法兰 JT-XAFOD JT-XAFOU JT-XAFOO JT-XAFOQ JT-XAFOF JT-XAFOX JT-XAFMD JT-XAFMU JT-XAFMQ	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624			4	13	+0.018 0	5		35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5	14				36	20	8	10	18		26	30	26		8	4.7	4.3
	625		20~30	5	16				38	22		12	20	-0.007 -0.028	28	31	28
	606		20~40	6	17		6		39	23		13	21		29	32	29
	626		30~50	6	19	+0.021 0			41	25		15	24		31	34	31
	698		25~50	8	19				41	25		15	24		31	34	31
	608		20~50		22		7		45	29		18	27		35	36	35
	628		30~50		24		8	2.85	47	32		20	30		37	37	37
	6800		20~40	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25~60		22		6	2.65	45	29		19	27		35	36	35
	6000		30~60		26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200		40~60		30		9		54	38		24	36	-0.009 -0.034	44	42	44
	6801		25~50	12	21		5		44	29		17	26	-0.007 -0.028	34	35	34
	6901		30~60		24		6		48	31		21	30	-0.007 -0.028	38	38	38
	6001		30~60		28		8		52	36		24	34	-0.009 -0.034	42	40	42
	6201		40~70		32	+0.025 0	10		56	40		26	38	-0.009 -0.034	46	43	46
	6802		25~60	15	24	+0.021 0	5		47	32		20	30	-0.007 -0.028	37	37	37
	6902		30~70		28	+0.021 0	7		57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		40~70		32	+0.025 0	9		60	40		28	38		48	46	48
	6202				35	+0.025 0	11	3.75	64	44		29	42		52	49	52
	6903			17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003				35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		50~70		40		12	3.95	72	50		34	48		60	54	60
	6804		35~70	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904		45~70		37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		55~80		42		12	3.95	77	54		36	50		64	59	56	32
	6204		55~80		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35~70		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		55~80		47		12	3.95	88	58	13	41	54	-0.010	72	67	63	36	14	9.2	8.3
	6205		55~80		52	+0.030 0	15	4.2	94	64		45	60	-0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	30	42	+0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35~70		47	+0.025 0	9	3.95	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		55~80		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		55~120		62		16		104	74		55	70		88	79	77	44
	6007			35	62		14		104	74		55	70		88	79	75	44
	6207			35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		65~120	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208			40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)		50	80		16	6	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	70~120	50	90	+0.035 0	20	7	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
※ NSK品牌轴承无VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
