凸缘直杆手柄紧定可调位型 ZDC

图片仅供参考

凸缘直杆手柄紧定可调位型 ZDC

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	握柄部 / 颜色	底座部 / 材质	底座部 / 表面处理	类型
JT-VQBAQU	ZDC	喷塑	S45C	发黑	凸缘直杆型 ● 内螺纹型
JT-VQBAFU	ZDC	喷塑	Q235	发黑	凸缘直杆型 ● 外螺纹型

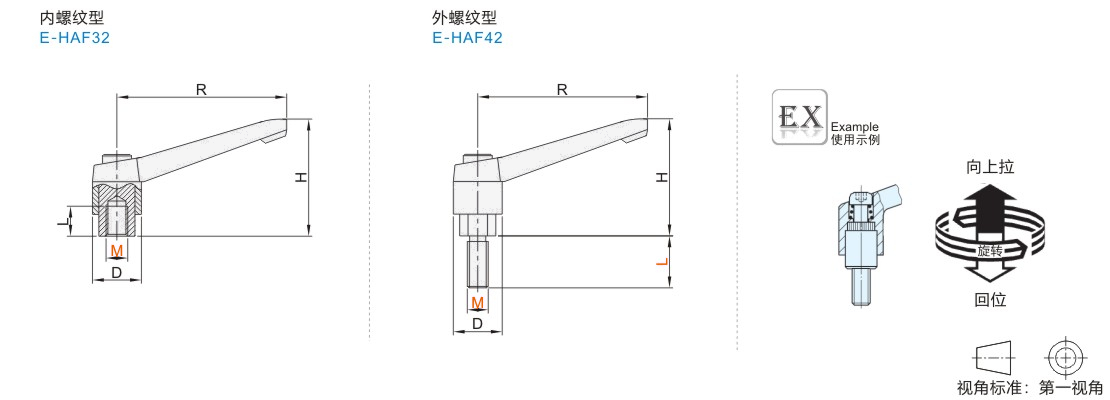

选型参数

内螺纹型

型号		主体颜色				L	R		D		H		参考重量 (kg/pcs)
代码	M	主体颜色				L	R		D		H		参考重量 (kg/pcs)
JT-VQBAQU	5	E(黑色) Y(银灰色) J(橘色)				8	50		12.5		34		0.02
	6					8	50		12.5		34		0.03
	8					10	63		18		40		0.05
	10					12	80		21		47		0.09
	12					15	95		25		54		0.13
	16					20	114		27		65		0.17

外螺纹型

型号		L	主体颜色	R	D	H	参考重量 (kg/pcs)
代码	M	L	主体颜色	R	D	H	参考重量 (kg/pcs)
JT-VQBAFU	5	16 20 25 32 40	E(黑色) Y(银灰色) J(橘色)	50	12.5	34	0.03
	6	16 20 25 32 40		50	12.5	34	0.04
	8	20 25 32 40 50		63	18	40	0.09
	10	20 25 32 40 50		80	21	47	0.12
	12	25 32 40 50 63		95	25	54	0.17
	16	25 32 40 50 63		114	27	65	0.23
