线性滚珠衬套单衬型/双衬型带法兰

图片仅供参考

线性滚珠衬套单衬型/双衬型带法兰

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKOUD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	单衬型 ● 圆法兰型
JT-RSKOQD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	单衬型 ● 方法兰型
JT-RSKOFD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	单衬型 ● 对边法兰型
JT-RSKOOD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	双衬型 ● 圆法兰型
JT-RSKOXD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	双衬型 ● 方法兰型
JT-RSKOLD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	双衬型 ● 对边法兰型

产品可做直线旋转复合运动，但直线运动行程有限，详细数据见参数表中“最大行程”参数。

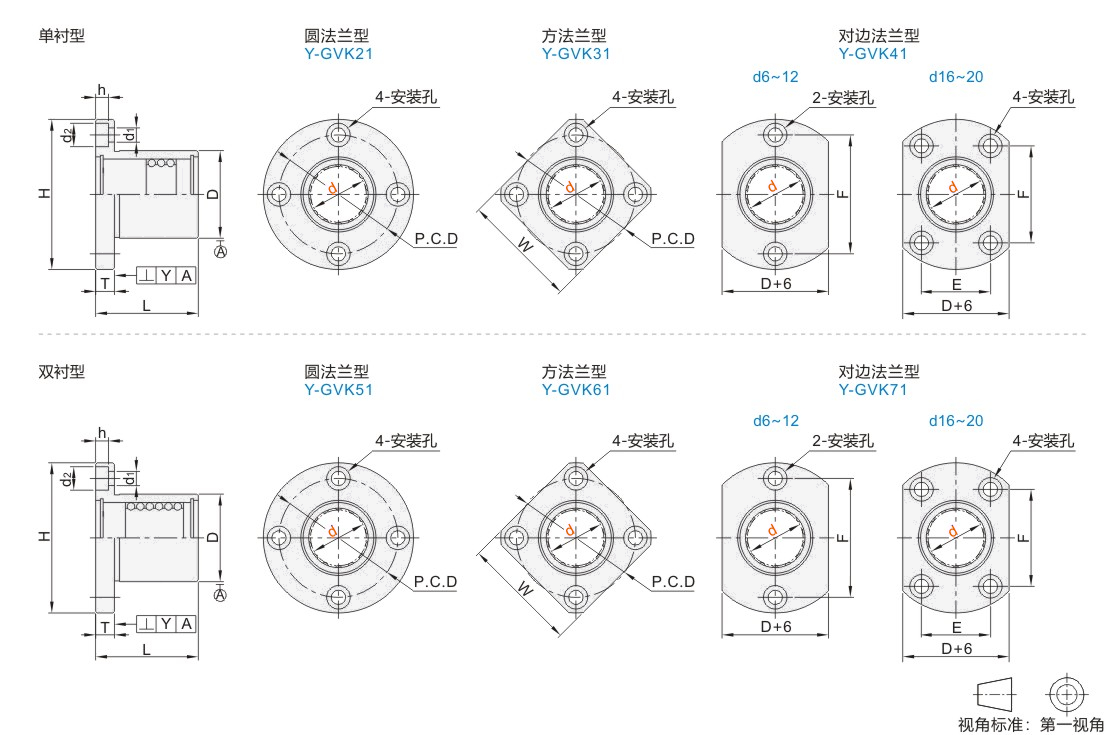

选型参数

选型表

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	最大行程	滚珠列数	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
单衬型 JT-RSKOUD JT-RSKOQD JT-RSKOFD	6	0 -0.009	12	0 -0.013	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.012	0.012	15	3	210	160	23	17	20
	8		15	0 -0.013	24		32	5	3.5	6	3.1	24	25		24			24		320	275	41	33	37
	10		19	0 -0.016	29		40	6	4.5	7.5	4.1	29	30		29			30		495	405	71	51	63
	12		21		30		42					32	32		32			32		720	575	67	48	59
	16		28		37		48					38	37	22	31			40		1330	1025	119	103	111
	20	0 -0.010	32	0 -0.019	42		54	8	5.5	9	5.1	43	42	24	36	0.015	0.015	46		1605	1515	176	141	163
双衬型 JT-RSKOOD JT-RSKOXD JT-RSKOLD	6	0 -0.009	12	0 -0.013	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.012	0.012	7	6	330	325	24	18	21
	8		15	0 -0.013	24		32	5	3.5	6	3.1	24	25		24			8		510	555	43	35	39
	10		19	0 -0.016	29		40	6	4.5	7.5	4.1	29	30		29					790	815	74	54	66
	12		21		30		42					32	32		32					1145	1155	71	52	63
	16		28		37		48					38	37	22	31			16		2110	2055	126	110	118
	20	0 -0.010	32	0 -0.019	42		54	8	5.5	9	5.1	43	42	24	36	0.015	0.015	28		2550	3035	184	149	171

1Kgf=9.81 N
