梯形丝杠方型支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质	表面处理	适用配件	类型
JT-IQOSD	单件	S45C	发黑	JT-IQASO/JT-IQASX/JT-IQASL	支座固定侧
JT-IQOSU	单件	S45C	发黑	一	支座支持侧

代码	销售方式	类型	适用位置显示器	套装构成零件
				套件发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-IQODD	套装	支座固定侧+防转动固定件	一	JT-IQOSD	JT-IQASO	一
JT-IQODU			适用小型数字式位置显示器		JT-IQASX
JT-IQODQ			适用大型数字式位置显示器		JT-IQASL
JT-IQOQS		支座固定侧+支座支持侧	一		一	JT-IQOSU
JT-IQOQD		支座固定侧+支座支持侧 +防转动固定件	一		JT-IQASO
JT-IQOQU			适用小型数字式位置显示器		JT-IQASX
JT-IQOQQ			适用大型数字式位置显示器		JT-IQASL

支座固定侧零件明细表

编号	零件名称	数量
①	支座固定侧本体	1
②	深沟球轴承	2
③	固定环(已组装)	1
④	轴环(附件)	1
	支座用螺帽(LEK81)	1
	紧定螺钉带螺钉套件	2

支座支持侧零件明细表

编号	零件名称	数量
①	支座支持侧本体	1
②	深沟球轴承	1
③	孔用挡圈(已组装)	2
④	轴用挡圈(附件)	1

套件零件明细表

编号	零件名称	数量
①	支座支持固定侧	1
②	轴环(附件)	1
③	支座用螺帽	1
④	放转动固定件	1
⑤	紧定螺钉带螺钉套件	2

支座安装步骤；
将梯形丝杠插入支座固定侧。
插入轴环后，临时紧固附带的紧固螺帽，此后须将支座支持侧插入固定支持侧后，继续作业。
一边转动丝杠轴，一边紧固螺帽以使整体转动流畅。
整体转动变流畅后，以紧固扭矩完全固定。
适用锂电行业：禁铜、锌材质。
JT-IQODD/JT-IQODU/JT-IQOQD/JT-IQOQU/JT-IQOQQ使用铝合金材质把手。

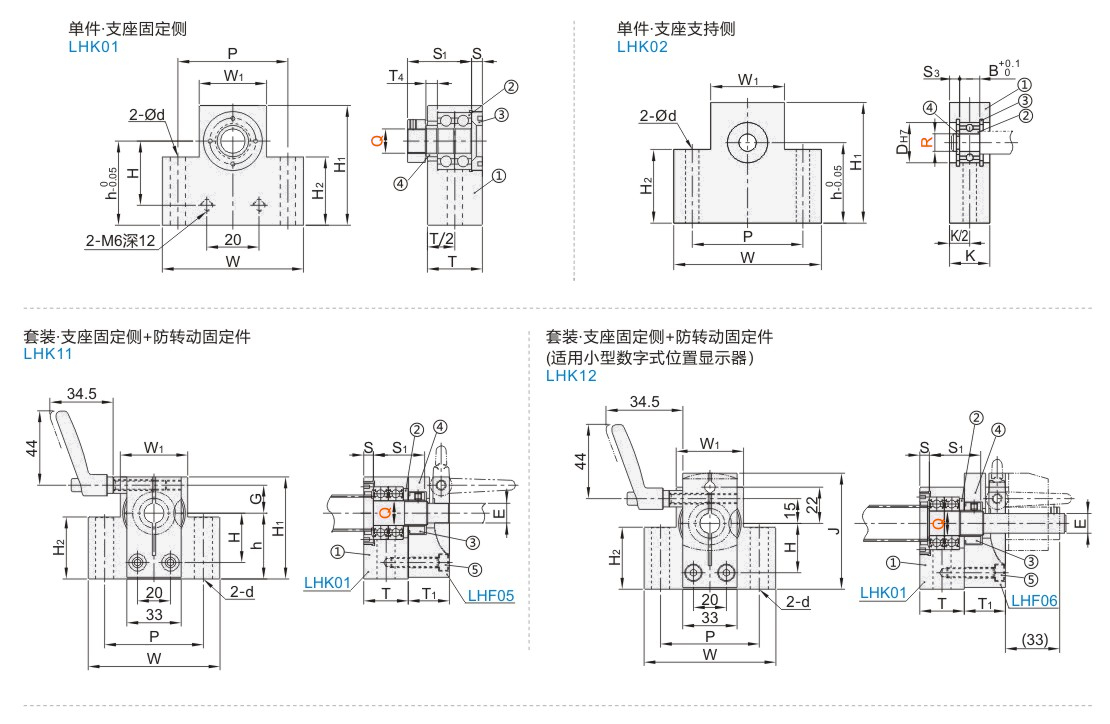

选型参数

单件·支座固定侧

型号		W	H1	W1	P	h	H2	H	T	T4	d	S	S1	紧固螺帽	螺帽紧固扭转(N·CM)
代码	Q	W	H1	W1	P	h	H2	H	T	T4	d	S	S1	紧固螺帽	螺帽紧固扭转(N·CM)
JT-IQOSD	8	51	47	25	38	30	35	20	22	3	6.6	5	23.5	LEK81-M8	480
	10	69	52	36	52	35	34	25	24		9	5	27	LEK81-M10	920
	12	69	57	36	52	40	39	30	24		9	5	27	LEK81-M12	1360
	15	79	61	41	60	40	39	30	27		11	6	29	LEK81-M15	2340

紧固螺帽请在怡合达网站搜索查看。

单件·支座支持侧

型号		W	H1	W1	P	h	H2	D	K	d	B	S3	轴承型号	孔用挡圈	轴用挡圈
代码	R	W	H1	W1	P	h	H2	D	K	d	B	S3	轴承型号	孔用挡圈	轴用挡圈
JT-IQOSU	8	51	47	25	38	30	35	22	20	6.6	7	6.5	608VV	TBP21-22	TBP11-5
	10	69	52	36	52	35	34	26		9	8	6	6000VV	TBP21-26	TBP01-10
	12	69	57	36	52	40	39	28		9	8	6	6001VV	TBP21-28	TBP01-12
	15	79	61	41	60	40	39	32		11	9	5.5	6002VV	TBP21-32	TBP01-15

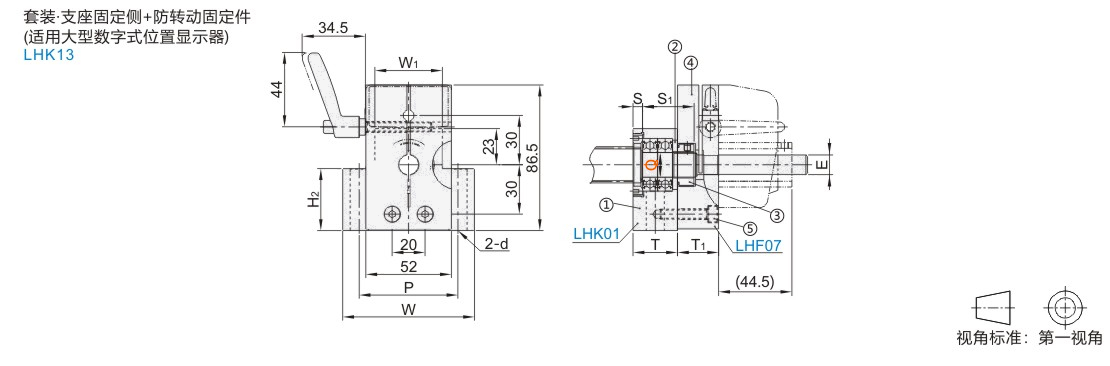

套装

型号		W	H1	W1	P	h	H2	H	G	J	T	T1	d	E	S	S1	紧固螺帽	螺帽紧固扭转(N·CM)	轴承型号	容许轴向负载(N)
代码	Q	W	H1	W1	P	h	H2	H	G	J	T	T1	d	E	S	S1	紧固螺帽	螺帽紧固扭转(N·CM)	轴承型号	容许轴向负载(N)
支座固定侧+防转动固定件 JT-IQODD JT-IQODU JT-IQODQ 支座固定侧+支座支持侧 JT-IQOQS 支座固定侧+支座支持侧+防转动固定件 JT-IQOQD JT-IQOQU JT-IQOQQ	(8)	5	47	25	38	30	35	20	13	58.5	22	22	6.6	6	5	23.5	LEK81-M8	480	608VV	1300
	(10)	69	52	36	52	35	34	25		63.5	24	23	9	8		27	LEK81-M10	920	6000VV	2300
	12	69	57	36	52	40	39	30		68.5	24	23	9	10		27	LEK81-M12	1360	6001VV	2600
	15	79	61	41	60	40	39	30	17	68.5	27	25	11	12	6	29	LEK81-M15	2340	6002VV	2900

带()规格不适用JT-IQODQ/JT-IQOQQ。

支座固定侧附件尺寸表

Q	紧固螺帽		轴环尺寸
Q	M(细牙)	适用扳手尺寸	内径	外径	厚度
8	M8×1.0	14	8	12	3
10	M10×1.0	17	10	14.4
12	M12×1.0	19	12	20.5
15	M15×1.0	22	15	23.5
