规格 *

Y(mm) *

2~80/1

F(mm) *

5~160/1

螺纹直径选择N(mm) *

悬臂销内螺纹安装型

图片仅供参考

悬臂销内螺纹安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGVLSD	标准型	SCr440	发黑
JT-VGVOSD	台阶型	SCr440	发黑
JT-VGVISD	六角型	SCr440	发黑
JT-VGVLSU	标准型	SCr440	无电解镀镍
JT-VGVOSU	台阶型	SCr440	无电解镀镍
JT-VGVISU	六角型	SCr440	无电解镀镍
JT-VGVLSQ	标准型	SCr440	—
JT-VGVOSQ	台阶型	SCr440	—
JT-VGVISQ	六角型	SCr440	—
JT-VGVLDD	标准型	SUS304	—
JT-VGVODD	台阶型	SUS304	—
JT-VGVISX	六角型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

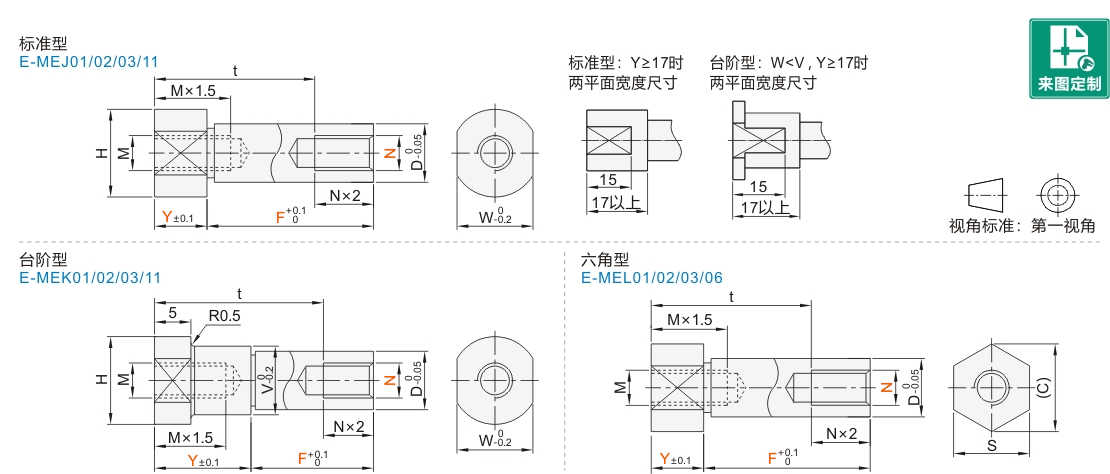

选型参数

标准型

型号		D	最小单位1		N	M	H	W
代码	规格	D	Y	F	N	M	H	W
(SCr440) JT-VGVLSD JT-VGVLSU JT-VGVLSQ (SUS304) JT-VGVLDD	6	6	2~65	5~110	3	M3	10	8
	8	8			4	M4	12	10
	10	10			4 5 6	M6	15	13
	12	12		10~160	5 6 8	M8	17	14
	13	13			5 6 8	M8	18	15
	15	15			6 8 10	M10	20	17
	16	16					21	18
	17	17					23	20
	18	18					23	20
	20	20	4~80		6 8 10 12	M12	26	24
	22	22			6 8 10 12	M16	28	26
	25	25			8 10 12 16	M16	31	27
	25A	25			8 10 12 16	M12	31	27
	30	30			8 10 12 16 20	M20	36	32
	30A	30			8 10 12 16 20	M16	36	32

台阶型

型号		D	最小单位1		N	M	V	H	W
代码	规格	D	Y	F	N	M	V	H	W
(SCr440) JT-VGVOSD JT-VGVOSU JT-VGVOSQ (SUS304) JT-VGVODD	6	6	7~65	5~110	3	M3	8	10	8
	8	8			4	M4	10	12	10
	10	10			4 5 6	M6	13	15	13
	12	12		10~110	5 6 8	M8	15	17	14
	13	13			5 6 8	M8	16	18	15
	15	15			6 8 10	M10	18	20	17
	16	16					19	21	18
	17	17					20	23	20
	18	18					21	23	20
	20	20			6 8 10 12	M12	24	26	24
	22	22			6 8 10 12	M16	26	28	26
	25	25			8 10 12 16	M16	29	31	27
	25A	25			8 10 12 16	M12	29	31	27
	30	30			8 10 12 16 20	M20	34	36	32
	30A	30			8 10 12 16 20	M16	34	36	32

六角型

型号		D	最小单位1		N	M	S	(C)
代码	规格	D	Y	F	N	M	S	(C)
(SCr440) JT-VGVISD JT-VGVISU JT-VGVISQ (SUS304) JT-VGVISX	6	6	2~65	5~110	3	M3	8	9.2
	8	8			4	M4	10	11.5
	10	10			4 5 6	M6	13	15
	12	12		10~160	5 6 8	M8	14	16.2
	13	13			5 6 8	M8	17	19.6
	15	15			6 8 10	M10	17	19.6
	16	16					19	21.9
	17	17					19	21.9
	18	18					24	27.7
	20	20	4~65		6 8 10 12	M12
	22	22			6 8 10 12	M12
	25	25			8 10 12 16	M16	27	31.2
	25A	25			8 10 12 16	M12	27	31.2
	30	30			8 10 12 16 20	M20	32	36.9
	30A	30			8 10 12 16 20	M16	32	36.9

Y、F选型条件

D	M	t
6	M3	11
8	M4	12.5
10	M6	14
12/13	M8	17
15	M10	20
16
17
18
20	M12	25
22	M12	25
25	M16	31
30	M20	37

选择Y、F时，应确保图中的t尺寸不小于上表所示的值，底孔相互干涉时，则为通孔。

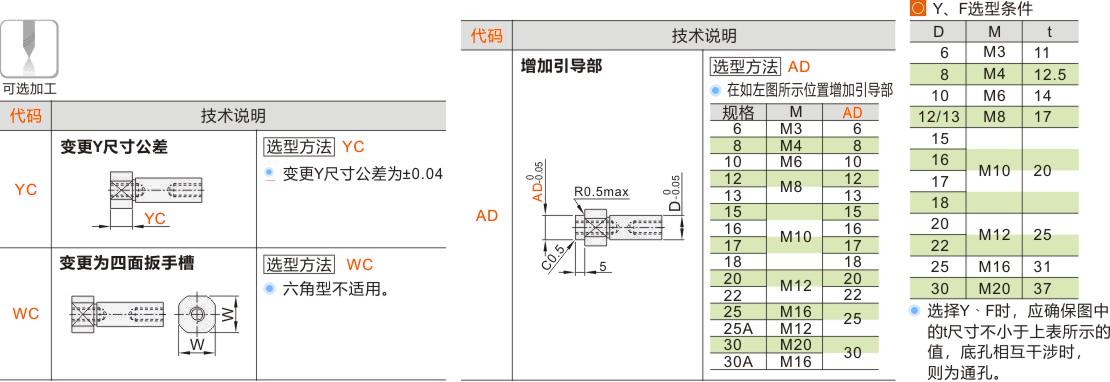

可选加工参数
