ECL21/22闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
ECL01	5.0	聚氨酯	钢丝	灰色半透明	0~80°C	T5	精密型
ECL02	5.0	氯丁橡胶	玻璃纤维线	黑色	-30~80°C	T5	经济型

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响；
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有代码的皮带周长为芯线长度；
经济型同步带和聚氨酯型同步带无导电功能。
如需要经济型防静电同步带，请联系我司产品部门。

皮带宽度公差

皮带宽度(mm)						公差
3~30						±0.5
31~50						±0.8

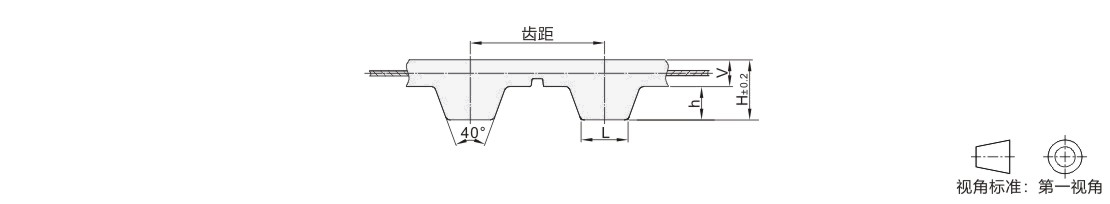

代码	齿形	齿距	L	h	H	V	单位带重(kg/10mm×1m)
ECL01	T5	5	1.8	1.2	2.2	1	0.02
ECL02	T5	5	1.8	1.2	2.2	1	0.02

选型参数

JT-VMISD-T5(齿距：5) JT-VMISU-T5(齿距：5) JT-VMISU-T5(齿距：5)

型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
聚氨酯 JT-VMISD-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	165	33		橡胶 JT-VMISU-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	150	30	橡胶 JT-VMISU-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	720	144
		185	37				160	32			725	145
		200	40				165	33			740	148
		215	43				185	37			750	150
		220	44				190	38			755	151
		225	45				200	40			780	156
		245	49				205	41			785	157
		250	50				210	42			800	160
		255	51				215	43			810	162
		260	52				220	44			815	163
		270	54				225	45			840	168
		275	55				240	48			850	170
		280	56				245	49			880	176
		295	59				250	50			885	177
		300	60				255	51			900	180
		305	61				260	52			910	182
		325	65				265	53			930	186
		330	66				270	54			940	188
		340	68				275	55			990	198
		350	70				280	56			1000	200
		355	71				290	58			1020	204
		360	72				295	59			1035	207
		365	73				300	60			1075	215
		375	75				305	61			1100	220
		390	78				310	62			1115	223
		400	80				320	64			1140	228
		410	82				325	65			1200	240
		420	84				330	66			1210	242
		425	85				335	67			1215	243
		440	88				340	68			1350	270
		445	89				345	69			1380	276
		450	90				350	70			1420	284
		455	91				355	71			1500	300
		460	92				360	72			1520	304
		475	95				365	73			1550	310
		480	96				370	74			1630	326
		500	100				375	75			1740	348
		510	102				390	78			1780	356
		525	105				395	79			1800	360
		545	109				400	80			1820	364
		550	110				410	82			1900	380
		560	112				420	84			1905	381
		575	115				425	85			1960	392
		590	118				435	87			2000	400
		600	120				440	88			2125	425
		610	122				445	89			2280	456
		620	124				450	90			3820	764
		625	125				455	91			/
		630	126				460	92
		650	130				470	94
		660	132				475	95
		675	135				480	96
		690	138				490	98
		700	140				500	100
		720	144				510	102
		725	145				525	105
		750	150				530	106
		780	156				545	109
		800	160				550	110
		815	163				560	112
		840	168				565	113
		850	170				575	115
		860	172	590			118
		900	180	600			120
940	188	605	121
975	195	610	122
990	198	620	124
1000	200	625	125
1075	215	630	126
1090	218	635	127
1100	220	640	128
1115	223	650	130
1140	228	660	132
1215	243	675	135
1350	270	690	138
1380	276	700	140
1440	288	705	141
/		710	142
