直柱型滑动轴承

图片仅供参考

直柱型滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码		材质	使用温度	类型
JT-RSCXSX	薄壁直柱型	工程塑料含润滑剂与特殊填充剂	-50℃~90℃	耐磨损型
JT-RSCXSL	薄壁肩型	工程塑料含润滑剂与特殊填充剂	-50℃~90℃	耐磨损型

特点
自润滑，免维护，低噪音，适用于需求低摩擦系数，推荐在35MPa负载下使用：
旋转、直线和摇摆运动中耐磨性和摩擦系数几乎保持一致。

与本产品相配固定座直径公差：H7：轴径公差：h9（仅供参考）。

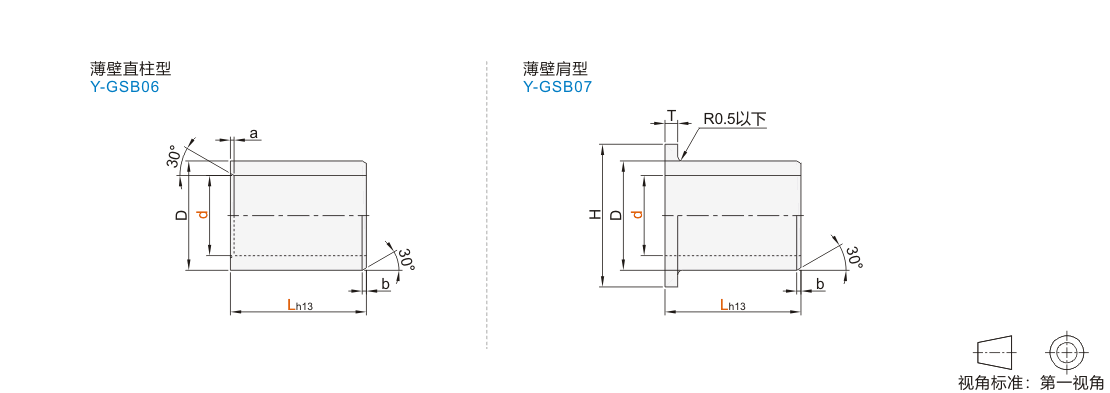

选型参数

海壁直柱型

型号		d公差	L	D	a	b
代码	d	d公差	L	D	a	b
JT-RSCXSX	3	+0.054 +0.014	3 5 6	4.5	0.5	0.3
	4	+0.068 +0.020	4 5 6 8 10	5.5
	5		5 8 10	7
	6		4 5 6 8 10	8
	8	+0.083 +0.025	5 6 8 10 12 15	10		0.5
	10	+0.083 +0.025	4 5 6 8 10 12 15 20	12
	12	+0.102 +0.032	6 8 10 12 15 20 25 30	14
	14		8 10 12 15 20 25	16		0.8
	15		10 12 15 20 25	17
	16		10 12 15 20 25	18
	18		15 20 25	20
	20	+0.124 +0.040	10 15 20 25 30	23
	25		10 12 15 20 25 30	28
	30		20 25 30 40	34
	35	+0.150 +0.050	15 20 25 30 40 50	39		1.2
	40		20 30 40 50	44
	45		30 40 50	50
	50		10 20 30 40 50	55

薄壁肩型

型号		d公差	L	D	H	T	b
代码	d	d公差	L	D	H	T	b
JT-RSCXSL	3	+0.054 +0.014	3 5	4.5	7.5	0.75	0.3
	4	+0.068 +0.020	3 4 6	5.5	9.5	0.75
	5		4 5 10	7	11	1
	6		4 5 6 8 10	8	12
	8	+0.083 +0.025	6 10 12	10	15		0.5
	10	+0.083 +0.025	5 6 7 8 9 10 12 15	12	18
	12	+0.102 +0.032	4 5 6 7 9 10 12 15 20	14	20
	14		8 10 12 17	16	22		0.8
	15		9 12 15 17 20 25	17	23
	16		9 12 17	18	24
	18		12 17 20	20	26
	20	+0.124 +0.040	11.5 16.5 21.5 25	23	30	1.5
	25		11.5 16.5 21.5	28	35	1.5
	30		9 16 26 32 37	34	42	2
	35	+0.150 +0.050	16 26	39	47		1.2
	40		30 40	44	52
	45		25 45 50	50	58
	50		20 30 40 50	55	63
