同心型惰轮轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VJZSD	S45C	发黑	同心型
JT-VJZDD	SUS303	—	同心型

如对防锈有要求，请优先选用不锈钢材质产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

特点：
不锈钢产品适用于耐腐蚀性环境以及食品机械、超声波清洗等设备。

选型参数

选型表

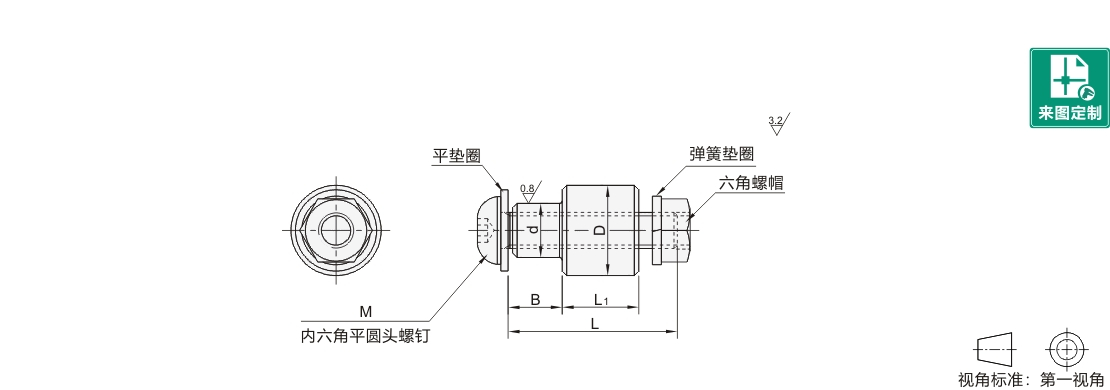

型号		dg7	B	L	L1	D	M	弹簧垫圈	平垫圈	螺帽
代码	规格	dg7	B	L	L1	D	M	弹簧垫圈	平垫圈	螺帽
JT-VJZSD S45C	65	6	5.5	15	4	10	M4-L16	TBN41-4	TBN01-4	M4
	66		6	15	4		M4-L16
	66A		6	19	8.5		M4-L20
	611		11	24	4		M4-L25
	87	8	7	19	5.5	12	M5-L20	TBN41-5	TBN01-5	M5
	87A		7	24	12		M5-L25
	813		13	29	5.5		M5-L30
	108	10	8	24	6.5	16	M6-L65	TBN41-6	TBN01-6	M6
	108A		8	29	13.5		M6-L30
	1016		16	34	6.5		M6-L35
	1210	12	10	29	7.5	19	M8-L30	TBN41-8	TBN01-8	M8
	1210A		10	39	15.5		M8-L40
	1216		16	39	7.5		M8-M40
	1511	15	11	33	10	22	M10-L35	TBN41-10	TBN01-10	M10
	1511A		11	43	18.5		M10-L45
	1517		17	43	10		M10-L45
	1712	17	12	43	12	25	M12-L45	TBN41-12	TBN01-12	M12
	1720	17	20	53	12	25	M12-L55	TBN41-12	TBN01-12	M12
	2014	20	14	52	13	30	M16-L55	TBN41-16	TBN01-16	M16
	2018	20	18	62		30	M16-L65
	2521	25	21	62		34	M16-L65
JT-VJZDD SUS303	87	8	7	19	5.5	12	M5-L20	TBN41-5	TBN01-5	M5
	87A	8	7	24	12	12	M5-L25	TBN41-5	TBN01-5	M5
	108	10	8	24	6.5	16	M6-L25	TBN41-6	TBN01-6	M6
	108A	10	8	29	13.5	16	M6-L30	TBN41-6	TBN01-6	M6
	1210	12	10	29	7.5	19	M8-L30	TBN41-8	TBN01-8	M8
	1210A	12	10	39	15.5	19	M8-L40	TBN41-8	TBN01-8	M8
