手动阀 S款两端接管快插型

图片仅供参考

手动阀 S款两端接管快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 脱离环部	类型
JT-TWIQX	PBT	POM	两端接管型

选型参数

选型表

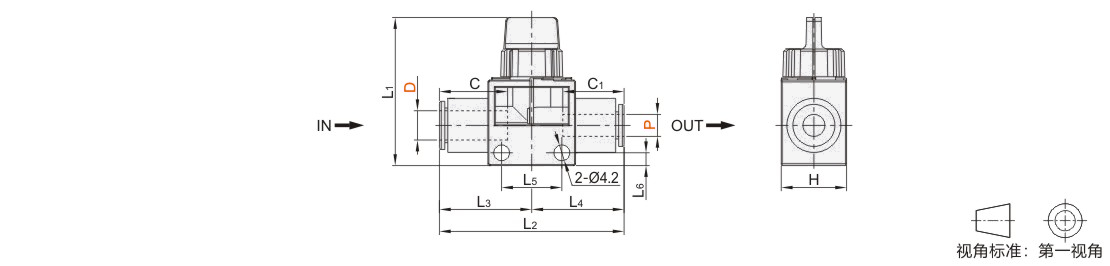

型号		P	阀体类型	H	L1	L2	L3	L4	L5	L6	C	C1	有效截面积(mm²)		重量 (g)
代码	D	P	阀体类型	H	L1	L2	L3	L4	L5	L6	C	C1	二通阀	三通阀	重量 (g)
JT-TWIQX	4	4	2 (二通阀) 3 (三通阀)	18	41	45.6	22.8	22.8	16.5	3.5	15.8	15.8	3.4	1.2	15
	6	4				47.2	23.6	23.6			16.8	15.8	5.1		15
	6	6				47.2	23.6	23.6			16.8	16.8	7.2		16
	8	6				50.6	25.3	25.3			18.7	16.8	9		16
	8	8				50.6	25.3	25.3			18.7	18.7	9.7		17
	10	8		22	46	58.5	29.4	29.1	21.5	4	20.8	18.7	13.7	3.2	28
	10	10				58.8	29.4	29.4			20.8	20.8	16.1		29
	12	10				60.8	30.4	30.4			21.8	20.8	17		31
	12	12				60	30.4	30.4			21.8	21.8	17.5		32
