规格 *

弹簧蝶形铰链对称圆孔型

图片仅供参考

弹簧蝶形铰链对称圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	材质	表面处理	类型
JT-QAVXL	圆孔型	SUS304	光泽滚筒研磨	对称型 ● 自动开门型

选型参数

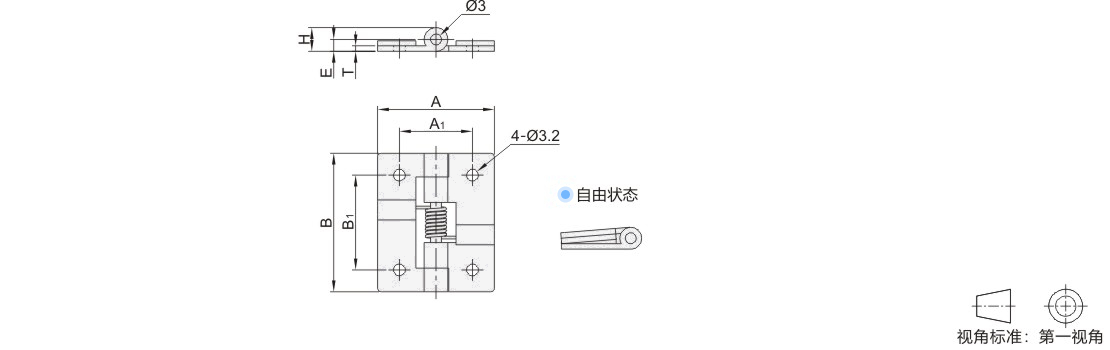

选型表

型号					A			A1				B				B1				E	H			T			扭矩(N·m)				参考重量 ( kg/pcs)
代码		规格			A			A1				B				B1				E	H			T			水平展开时				参考重量 ( kg/pcs)
JT-QAVXL		38			32			20				38				26				3.25	6.5			1.5			0.173				0.016
JT-QAVXL		51			38			25				51				32				3.25	6.5			1.5			0.131				0.027

扭矩值为单个铰链时的扭矩。
