内六角沉头螺钉全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	表面处理	类型
JT-YBDDD	粗牙	8.8	10B21	发黑	内六角沉头螺钉
JT-YBDDU	粗牙	8.8	10B21	镀蓝白锌	内六角沉头螺钉
JT-YBDDQ	粗牙	8.8	35K	镀镍	内六角沉头螺钉
JT-YBDDF	粗牙	8.8	35K	银灰色达克罗	内六角沉头螺钉
JT-YBDSD	粗牙	10.9	SCM435	发黑	内六角沉头螺钉
JT-YBDSQ	粗牙	10.9	10B21	镀蓝白锌	内六角沉头螺钉
JT-YBDSM	粗牙	10.9	10B21	镀镍	内六角沉头螺钉
TAU41	粗牙	10.9	10B21	黑色达克罗	内六角沉头螺钉
JT-YBDDO	粗牙	10.9	40Cr	银灰色达克罗	内六角沉头螺钉
TAU42	粗牙	12.9	SCM435	黑色达克罗	内六角沉头螺钉
JT-YBDSF	粗牙	12.9	SCM435	银灰色达克罗	内六角沉头螺钉

选型参数

强度等级8.8

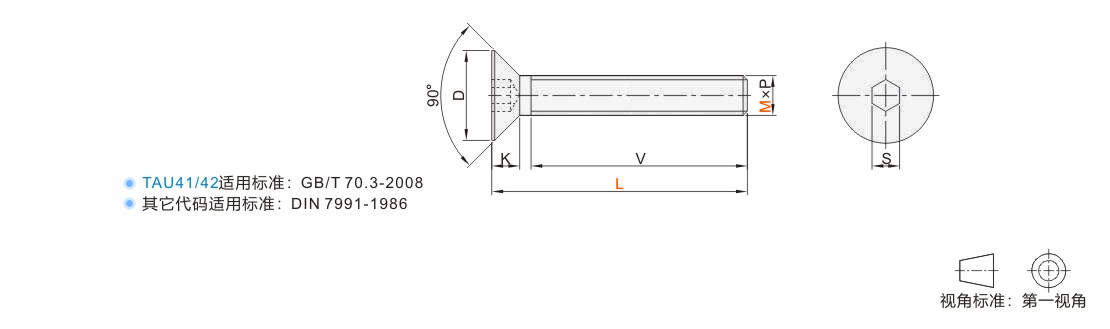

型号		L	V	P 螺距	D		K (max)	S
代码	M	L	V	P 螺距	min	max	K (max)	min	max
(10B21) JT-YBDDD JT-YBDDU (35K) JT-YBDDQ JT-YBDDF	3	4 5 6 8 10 12 14 16 18 20	全牙	0.5	5.54	6.72	1.86	2.02	2.08
	4	5 6 8 10 12 14 16 18 20		0.7	7.53	8.96	2.48	2.52	2.58
	5	6 8 10 12 14 16 18 20 25		0.8	9.43	11.20	3.1	3.02	3.08
	6	8 10 12 14 16 18 20 25 30		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 14 16 18 20 25 30		1.25	15.24	17.92	4.96	5.02	5.14
	10	12 14 16 18 20 25 30		1.5	19.22	22.40	6.2	6.02	6.14
	12	16 18 20 25 30		1.75	23.48	24	6.5	8.025	8.175

强度等级10.9

型号		L	V	P 螺距	D		K (max)	S
代码	M	L	V	P 螺距	(min)	(max)	K (max)	(min)	(max)
(SCM435) JT-YBDSD	2	3 4 5 6 8 10 12 14 16 20	全牙	0.4	3.7	4	1.3	1.32	1.36
	2.5	4 12 16 20 25 30		0.45	4.7	5	1.5	1.52	1.56
	3	6 8 10 12 16 20 25 30 35 40 45 50		0.5	5.54	6.72	1.86	2.02	2.08
	4	6 8 10 12 16 20 25 30 35 40 45 50		0.7	7.53	8.96	2.48	2.52	2.58
	5	6 8 10 12 14 16 20 25 30 35 40 45 50		0.8	9.43	11.20	3.1	3.02	3.08
	6	6 8 10 12 16 20 25 30 35 40 45 50 55 60		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100		1.25	15.24	17.92	4.96	5.02	5.14
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100		1.5	19.22	22.40	6.2	6.02	6.14
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 90 100		1.75	23.48	24	6.5	8.025	8.175
	16	30 35 40 45 50 55 60 65 70 75 80 90 100		2	29.48	30	7.5	10.025	10.175
	20	40 45 50 55 60 65 70 75 80 90 100		2.5	35.38	36	8.5	12.032	12.212
10B21 (镀蓝白锌) JT-YBDSQ	3	6 8 10 12 16 20 25 30	全牙	0.5	5.54	6.72	1.86	2.02	2.08
	4	6 8 10 12 16 20 25 30 35		0.7	7.53	8.96	2.48	2.52	2.58
	5	8 10 12 16 20 25 30 35 40		0.8	9.43	11.20	3.1	3.02	3.08
	6	8 10 12 16 20 25 30 35 40 45		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 16 20 25 30 35 40 45 50 60		1.25	15.24	17.92	4.96	5.02	5.14
	10	16 20 25 30 35 40 45 50 55 60 65 70		1.5	19.22	22.40	6.2	6.02	6.14
10B21 (镀镍) JT-YBDSM	2	3 4 5 6 8 10 16	全牙	0.4	3.7	4	1.3	1.32	1.36
	2.5	5 6 8 10 16 20		0.45	4.7	5	1.5	1.52	1.56
	3	5 6 8 10 12 16 20 25 30 35 40 45		0.5	5.54	6.72	1.86	2.02	2.08
	4	6 8 10 12 16 20 25 30 35 40 45 50		0.7	7.53	8.96	2.48	2.52	2.58
	5	6 8 10 12 14 16 20 25 30 35 40 45 50		0.8	9.43	11.20	3.1	3.02	3.08
	6	8 10 12 14 16 20 25 30 35 40 45 50 55 60		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 14 16 20 25 30 35 40 45 50 55 60 70 80 100		1.25	15.24	17.92	4.96	5.02	5.14
	10	16 20 25 30 35 40 45 50 55 60 65 70 80 90 100		1.5	19.22	22.40	6.2	6.02	6.14
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 90 100		1.75	23.48	24	6.5	8.025	8.175
	16	25 30 35 40 45 50 55 60 65 70 75 80 90 100		2	29.48	30	7.5	10.025	10.175

强度等级10.9/12.9

型号		L	V	P 螺距	D		K （max）	S
代码	M	L	V	P 螺距	min	max	K （max）	min	max
（40Cr） JT-YBDDO （SCM435） JT-YBDSF	3	*4 6 8 10 12 16 20**	全牙	0.5	5.54	6.72	1.86	2.02	2.08
	4	5 8 10 12 16 20		0.7	7.53	8.96	2.48	2.52	2.58
	5	8 10 12 16 20 25		0.8	9.43	11.20	3.1	3.02	3.08
	6	8 10 12 16 20 25 30		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 16 20 25 30		1.25	15.24	17.92	4.96	5.02	5.14
	10	12 16 20 25 30		1.5	19.22	22.40	6.2	6.02	6.14
	12	20 25 30		1.75	23.48	24	6.5	8.025	8.175
（10B21） TAU41 （SCM435） TAU42	3	4 5 6 8 10 12 14 16 18 20		0.5	5.54	6.72	1.86	2.02	2.08
	4	5 6 8 10 12 14 16 18 20		0.7	7.53	8.96	2.48	2.52	2.58
	5	6 8 10 12 14 16 18 20 25		0.8	9.43	11.2	3.1	3.02	3.08
	6	8 10 12 14 16 18 20 25 30		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 14 16 18 20 25 30		1.25	15.24	17.92	4.96	5.02	5.14
	10	12 14 16 18 20 25 30		1.5	19.22	22.4	6.2	6.02	6.14
TAU41	12	16 18 20 25 30		1.75	23.12	26.88	7.44	8.025	8.175

带*的规格仅适用JT-YBDSF。

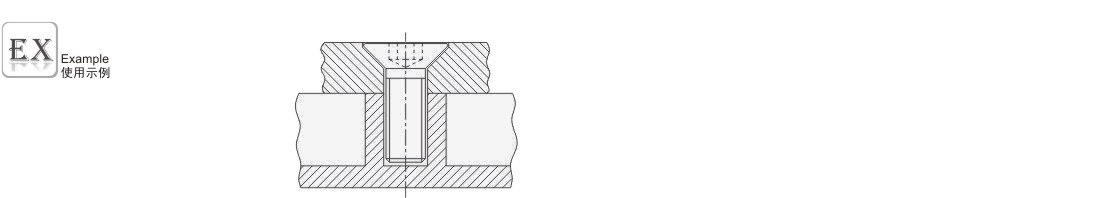

内六角沉头螺钉大多用在需要安装后，零件的表面不能有凹起的地方；

常用于机械上，主要有便于紧固，拆卸，不容易滑角等优势。
