波纹手轮销钉固定型

图片仅供参考

波纹手轮销钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	手轮主体 / 材质	颜色	类型
JT-QBOSX	销钉固定型	S45C	PF	黑色	转动手柄型
JT-QBOSL	螺孔型	S45C	PF	黑色	转动手柄型
JT-QBOSM	螺钉锁紧型	S45C	PF	黑色	转动手柄型

手柄端面安装部可能为内六角。

选型参数

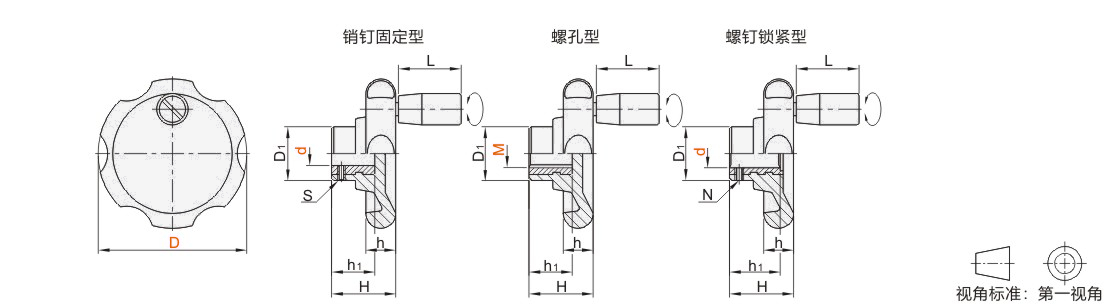

型号		d			L	H			h	h1	D1		N		S		参考重量 (kg/pcs)
代码	D	d			L	H			h	h1	D1		N		S		参考重量 (kg/pcs)
销钉固定型螺钉锁紧型 JT-QBOSX JT-QBOSM	80	10			32	37			18	20	34		M4		3		0.14
销钉固定型螺钉锁紧型 JT-QBOSX JT-QBOSM	80	12			32	37			18	25	34		M5		4		0.14

JT-QBOSL

型号							M	L			H	h			h1		D1		参考重量 (kg/pcs)
代码						D	M	L			H	h			h1		D1		参考重量 (kg/pcs)
螺孔型 JT-QBOSL						80	10	32			37	18			25		34		0.14
螺孔型 JT-QBOSL						80	12	32			37	18			25		34		0.14
