规格 *

圆法兰丝杠支座组件

图片仅供参考

圆法兰丝杠支座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ① ③	类型
JT-VIVXDD	S45C	发黑	普通型 ● 支撑侧

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承	1
③	C型挡圈	1

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用径向轴承、最适用于一般精度、高速旋转用途。

选型参数

选型表

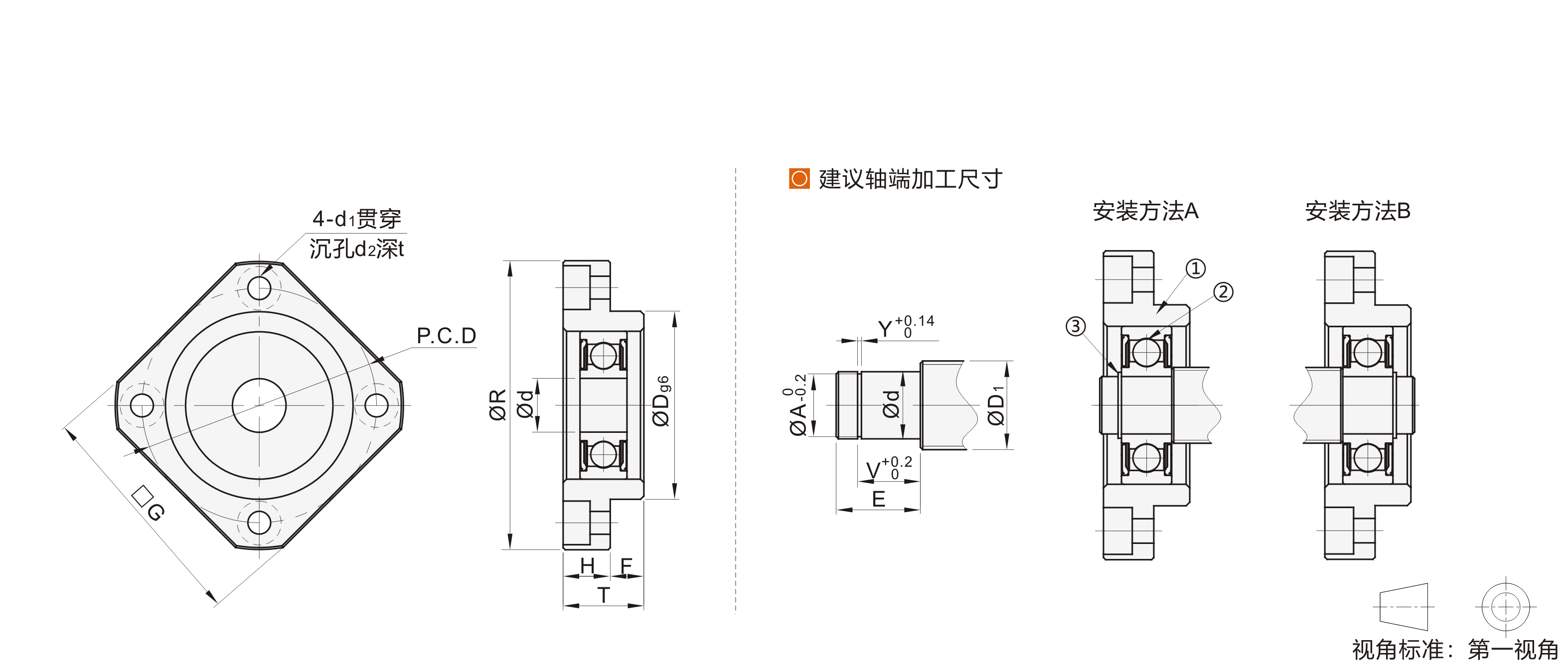

型号		Ød	T	H	F	ØDg6		ØR	P.C.D	G	Ød1	Ød2	t	建议轴端加工尺寸							使用C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格													ØD1	Ød		ØA	E	V	Y
JT-VIVXDD	6	6	10	6	4	22	-0.007 -0.020	36	28	28	3.4	6.5	4	8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01 -6
	10	8	12	7	5	28	-0.007 -0.020	43	35	35	3.4	6.5		12/ 14/ 15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01 -8
	12	10	15	7	8	34	-0.007 -0.025	52	42	42	4.5	8		14/ 15/ 16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01 -10
	15	15	17	9	8	40	-0.007 -0.025	63	50	52	5.5	9.5	5.5	18/20	15	-0.005 -0.012	14.3	13	10.15	1.15	TBP01 -15
	20	20	20	11	9	57	-0.010 -0.029	85	70	68	6.6	11	6.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01 -20
	25	25	24	14	10	63	-0.010 -0.029	98	80	79	9	14	8.5	30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01 -25
	30	30	27	18	9	75	-0.010 -0.029	117	95	93	11	17.5	11	36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01 -30
