SBK型重载丝杠支座（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ④	材质 / ③ ⑥	表面处理 / ① ③	表面处理 / ④ ⑥	类型
JT-IVUUD	S45C	SUJ2	S45C	发黑	发黑	方型 ● SBK型 ● 固定型
JT-IVUQD	铸铁	SUJ2	S45C	磷化	发黑	方型 ● SBK型 ● 固定型

①②③⑤已组装好，请勿拆解，否则将影响精度。
轴承组已经封入适量锂皂基抗极压润滑脂。
重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
使用经预压调整后的P4级60°角接触球轴承、最适用于
高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承 P4级	1组
③	轴承盖	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1

选型参数

选型表

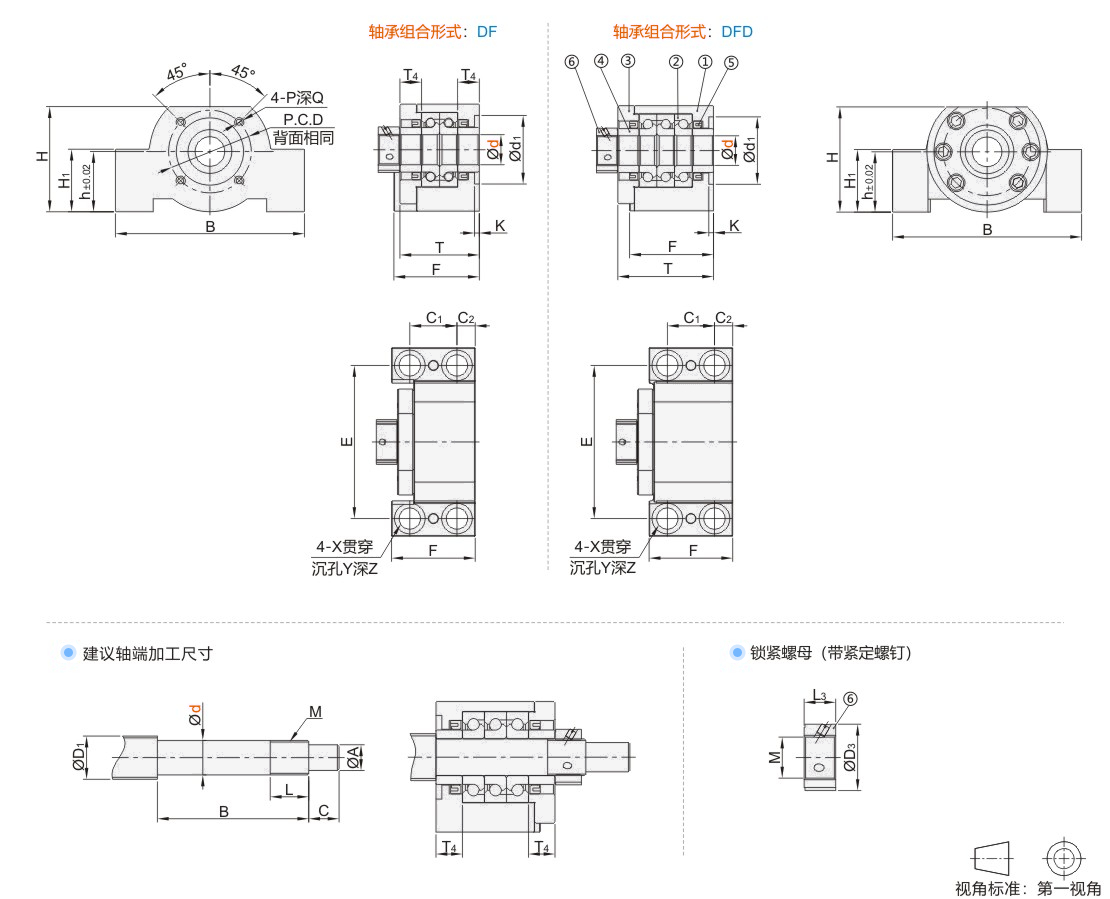

型号		轴承组合形式	H	h	H1	T	F	B	Ød1	E	C1	C2	ØX	ØY	Z	K	P.C.D	P	Q	支撑侧型号	基本动额定负载 Ca(N)	轴向界限负载(N)	预压负荷参考值 (N)	轴向刚性参考值 (N.μm)	允许转速 (r/min)	锁紧螺母			重量 (kg)	建议轴端加工尺寸							间隔环长度
代码	d																									锁紧螺母				搭配丝杠轴径 ØD1	轴端部外径 Ød		轴端部加工尺寸				间隔环长度
代码	d																									M	ØD3	L3		搭配丝杠轴径 ØD1	轴端部外径 Ød		ØA	B	C	L	T4
JT-IVUUD JT-IVUQD	25	DF	89	51	53	66	71	160	57	130	40	15.5	18	26	2	4	70	M6	10	—	29900	40500	2280	850	5200	M25×1.5	38	18	4.5	30/32/36	25	-0.005 -0.020	20	89	30	26	18
	25	DFD				81														—	48500	81500	3100	1250	5200	M25×1.5	38		5.3	30/32/36	25	-0.005 -0.020	20	104	30
	30	DF				66														JT-IVXLD-30	30500	43000	2400	890	4900	M30×1.5	45		4.4	36/40	30	-0.005 -0.020	25	89	38
	30	DFD				81														JT-IVXLD-30	50000	86000	3260	1310	4900	M30×1.5	45		5.1	36/40	30	-0.005 -0.020	25	104	38
	35	DF	96	52	54	66			69								80			JT-IVXLD-35	32500	50000	2750	1030	4100	M35×1.5	52		4.6	40/45/50	35	-0.006 -0.025	30	92	45	30
	35	DFD				81														JT-IVXLD-35	53000	100000	3740	1500	4100	M35×1.5	52		5.3	40/45/50	35	-0.006 -0.025	30	107	45
	40	DF				66														—	33500	52000	2860	1080	4100	M40×1.5	58	20	4.6	50/55	40	-0.006 -0.025	35	92	50
	40	DFD				81														—	54000	104000	3900	1590	4100	M40×1.5	58	20	5.2	50/55	40	-0.006 -0.025	35	107	50
