可调限位螺钉

组件类型

螺纹类型

限位孔

选型参数

适用导轨规格 *

旗型直线导轨限位块

图片仅供参考

旗型直线导轨限位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	限位孔	螺纹	主体 / 材质	主体 / 表面处理	螺栓/螺钉代码	类型
JT-HMPQD	无孔	—	S45C	镀硬铬	—	单件 ● 旗型限位块
JT-HMPQF	螺纹孔	粗牙	S45C	镀硬铬	—	单件 ● 旗型限位块
JT-HMPQO	螺纹孔	细牙	S45C	镀硬铬	—	单件 ● 旗型限位块
JT-HMPFD	螺纹孔	粗牙	S45C	镀硬铬	PBE32	组件 ● 旗型限位块+定位螺栓
JT-HMPFO	螺纹孔	粗牙	S45C	镀硬铬	TDC61	组件 ● 旗型限位块+聚氨酯螺钉

特点：结构紧凑，特别适用于导轨长度大于运动行程的单导轨应用场景。

选型参数

选型表

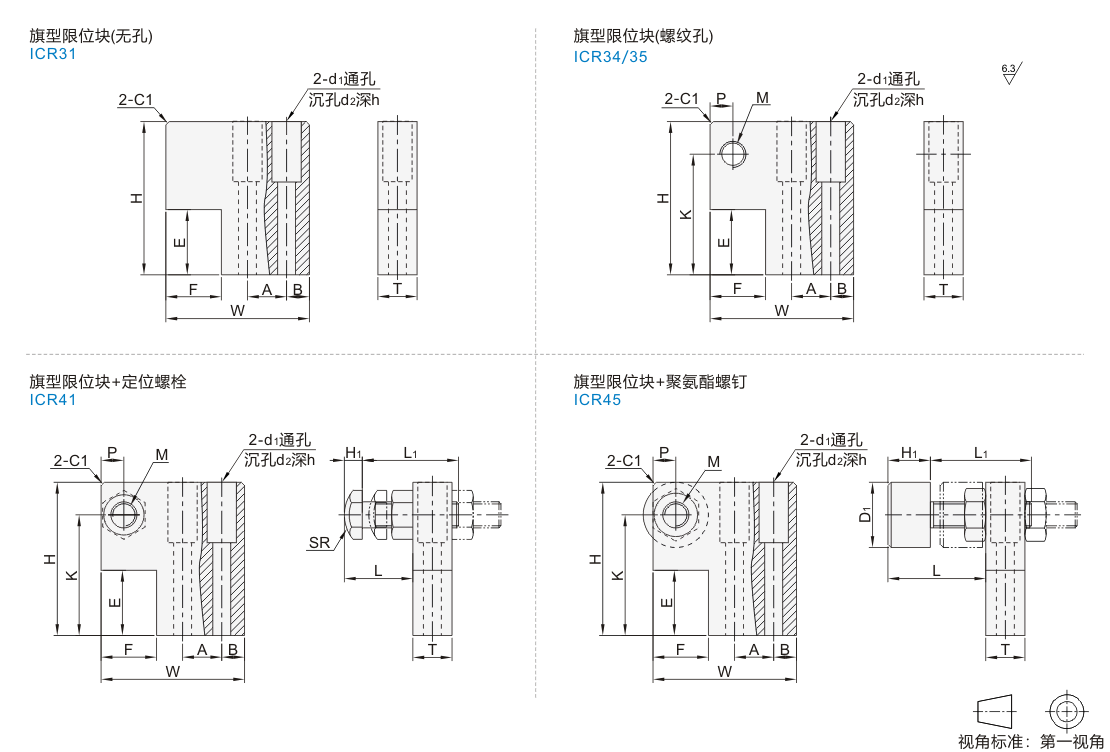

型号		W	H	A	B	E	F	T	M		K	P	d1	d2	h
代码	适用导轨规格	W	H	A	B	E	F	T	粗牙	细牙	K	P	d1	d2	h
单件 JT-HMPQD JT-HMPQF JT-HMPQO 组件 JT-HMPFD JT-HMPFO	15A	44	29	16	7	11	15	12	M6×1.0	M6×0.75	19	7	5.5	9	14
	15B	44	40	16	7	16	15	12	M6×1.0	M6×0.75	31	7	5.5	9	20
	20A	44	37	12	7	12	18	12	M8×1.25	M8×1.0	27	7	5.5	9	21
	20B	44	47	12	7	19	18	12	M8×1.25	M8×1.0	37	7	5.5	9	24
	25A	44	42	16	7	16	15	16	M8×1.25	M8×1.0	32	7	6.6	11	22
	25B	44	53	12	7	23	19	16	M8×1.25	M8×1.0	44	7	6.6	11	26
	30B	65	62	16	10	27	25	16	M10×1.5	M10×1.0	51	10.5	9.0	14	31
	35B	65	72	16	10	30	28	16	M10×1.5	M10×1.0	61	10.5	9.0	14	38

型号		L		L1		H1		SR	D1	匹配导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	JT-HMPFD	JT-HMPFO	JT-HMPFD	JT-HMPFO	JT-HMPFD	JT-HMPFO	SR	D1	匹配导轨宽度系列	适用怡合达导轨型号
单件 JT-HMPQD JT-HMPQF JT-HMPQO 组件 JT-HMPFD JT-HMPFO	15A	7~22	11~23	30	25	4	10	4	15	微型15系列	IAC/ IAF-H16 IAJ/ IAM-H16
	15B	7~22	11~23	30	25	4	10	4	15	重载15系列	IBJ-H24 IBC-H28
	20A	10~28	14~31	35	30	5.5	13	5	20	微型20系列	—
	20B	10~28	14~31	35	30	5.5	13	5	20	重载20系列	IBJ/ IBP-H30 IBC/ IBF-H30
	25A	10~28	14~31	35	30	5.5	13	5	20	微型25系列	—
	25B	10~28	14~31	35	30	5.5	13	5	20	重载25系列	IBJ/ IBP-H36 IBC/ IBF-H40
	30B	12~36	16~39	45	40	7	15	5	25	重载30系列	IBJ/ IBP-H42 IBC/ IBF-H45
	35B	12~36	16~39	45	40	7	15	5	25	重载35系列	—
