任意停扭矩铰链圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	材质	表面处理	类型
JT-QAODQ	平型	圆孔型	任意角度定位型	SUS304	光泽滚筒研磨	任意停

选型参数

选型表

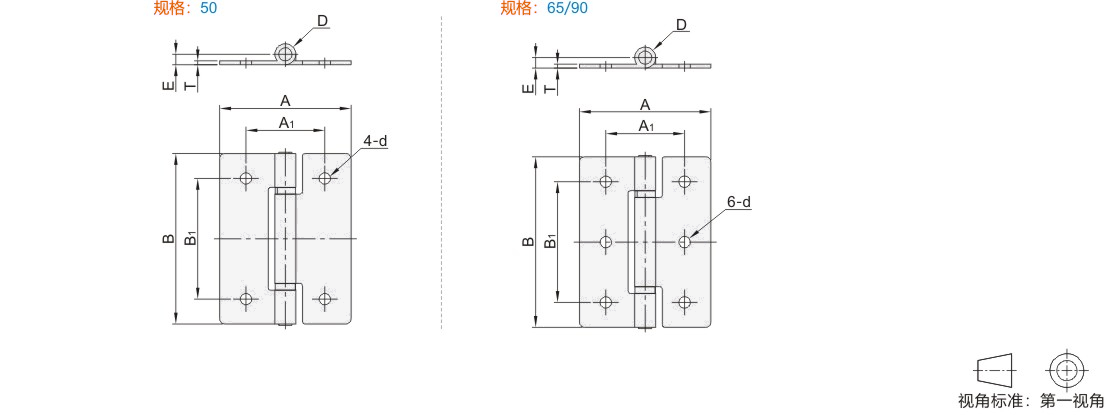

型号		A	B	A1	B1	D	T	d	E	额定扭矩※ (N^.m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	D	T	d	E	额定扭矩※ (N^.m)	参考重量 (kg/pcs)
JT-QAODQ	50	35	50	22	34	7	1.5	4.3	3.5	0.49±20%	0.028
	65	50	65	30	46	8	1.5	4.3	4	0.98±20%	0.05
	90	60	90	38	70	11	2	6.4	5.5	1.96±30%	0.116

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。

暂未上传文档资料

任意停扭矩铰链 圆孔型
