轴承型直齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 本体	材质 / 轴承	表面处理	类型
JT-KZGSD	相当于 S45C	钢	—	轴承型
JT-KZGSU	相当于 S45C	钢	发黑	轴承型
JT-KZGSQ	相当于 S45C	钢	无电解镀镍	轴承型
JT-KZGSF	MC尼龙	钢	—	轴承型

轴承精度为JIS B1514 0级
轴承采用压入式。
怡合达不承诺轴承的品牌。

选型参数

选型表

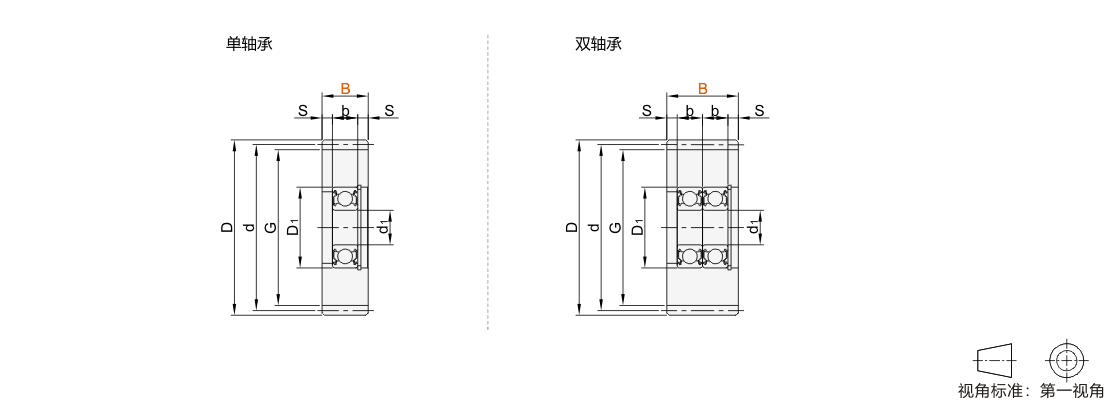

型号		齿数	B	d1	d	D	G	JT-KZGSD/JT-KZGSU/JT-KZGSQ				JT-KZGSF
代码	模数	齿数	B	d1	d	D	G	轴承型号×数量	D1	b	S	轴承型号×数量	D1	b	S
JT-KZGSD JT-KZGSU JT-KZGSQ JT-KZGSF	1.0	20	12	5	20	22	17.5	BAF695ZZ×1	13	4	4	—	—	—	—
		24		8	24	26	21.5	BAF688ZZ×1	16	5	3.5	—	—	—	—
		25		8	25	27	22.5	BAF698ZZ×1	19	6	3	BAF678ZZ×1	12	3.5	4.25
		30		10	30	32	27.5	BAY6900ZZ×1	22			BAY6700ZZ×1	15	4	4
		35		10	35	37	32.5	BAY6900ZZ×1	22			BAY6900ZZ×1	22	6	3
		40		12	40	42	37.5	BAY6901ZZ×1	24			BAY6901ZZ×1	24
		48			48	50	45.5
		50			50	52	47.5
		60			60	62	57.5
	1.5	15	15	5	23	26	18.75	BAF695ZZ×2	13	4	3.5	—	—	—	—
		16		8	24	27	20.25	BAF688ZZ×1	16	5	5	—	—	—	—
		20		10	30	33	26.25	BAY6900ZZ×1	22	6	4.5	BAY6700ZZ×2	15	4	3.5
		24			36	39	32.25	BAY6000ZZ×1	26	8	3.5	BAY6900ZZ×1	22	6	4.5
		25			38	41	33.75
		26			39	42	35.25
		28		12	42	45	38.25	BAY6001ZZ×1	28			BAY6001ZZ×1	28	8	3.5
		30			45	48	41.25
		40			60	63	56.25
		48		15	72	75	68.25	BAY6002ZZ×1	32	9	3	BAY6002ZZ×1	32	9	3
		50			75	78	71.25
		60			90	93	86.25
	2.0	15	20	8	30	34	25.5	BAF698ZZ×2	19	6	4	BAF678ZZ×2	12	3.5	6.5
		20		10	40	44	35.5	BAY6200ZZ×1	30	9	5.5	BAY6900ZZ×2	22	6	4
		24		12	48	52	43.5	BAY6201ZZ×1	32	10	5	BAY6201ZZ×1	32	10	5
		25		12	50	54	45.5	BAY6201ZZ×1	32	10	5	BAY6201ZZ×1	32	10	5
		30		15	60	64	55.5	BAY6202ZZ×1	35	11	4.5	BAY6202ZZ×1	35	11	4.5
		32			64	68	59.5
		36			72	76	67.5
		40			80	84	75.5
		48		20	96	100	91.5	BAY6004ZZ×1	42	12	4	BAY6004ZZ×1	42	12	4
		50		20	100	104	95.5	BAY6004ZZ×1	42			BAY6004ZZ×1	42
		60		25	120	124	115.5	BAY6005ZZ×1	47			BAY6005ZZ×1	47
