圆形直纹把手

图片仅供参考

圆形直纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBKQD	ABS	Q235	镀铬(黑)	标准型 ● 外螺纹型
JT-QBKQU	ABS	SUS304	—	标准型 ● 外螺纹型
JT-QBKQQ	PA6	Q235	镀锌	标准型 ● 外螺纹型
JT-QBKQX	ABS	黄铜	—	标准型 ● 内螺纹型

选型参数

选型表

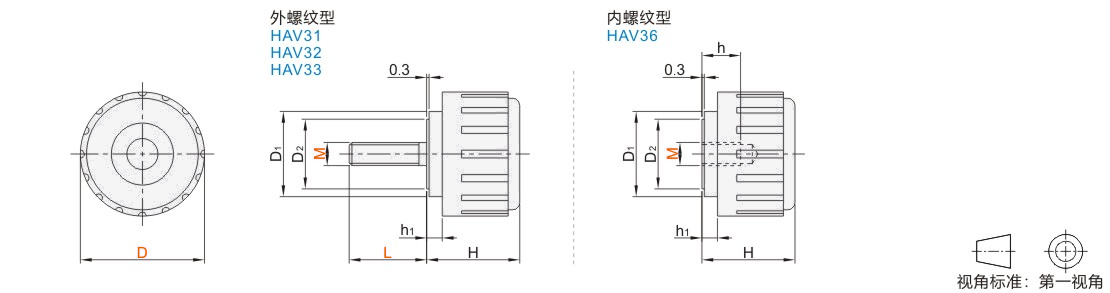

型号		D	L (仅适用外螺纹型)	握柄部颜色	D1	D2	H	h	h1	参考重量 (kg/pcs)
代码	M	D	L (仅适用外螺纹型)	握柄部颜色	D1	D2	H	h	h1	参考重量 (kg/pcs)
外螺纹型 JT-QBKQU 内螺纹型 JT-QBKQX	3	16	10 15	E(黑色) W(白色)※	11	9	12	5	2	0.01
	4	16	10 15
	5	16	10 15 20
		20	15 20		15	10	14	6	4	0.02
		25	20 25		19		18	9	6
	6	20	10 15 20		15		14	6	4
		25	15 20 25		19		18	9	6	0.03
		32	20 25		24	12
	8	32	15 25		24	12
外螺纹型 JT-QBKQQ	5	20	10	E(黑色)	15	10	14	—	4	0.02
	6	20	25		15	10	14		4	0.02
	8	25	16 25		19	12	18		6	0.03
	8	32	20		24	12	18		6	0.03

带※颜色不适用JT-QBKQU。

型号		D	L	握柄部颜色	D1	D2	H	h1	参考重量 (kg/pcs)
代码	M	D	L	握柄部颜色	D1	D2	H	h1	参考重量 (kg/pcs)
外螺纹型 JT-QBKQD	3	16	10 15*	E(黑色) W(白色)	11	9	12	2	0.01
	4	16	10 15
	5	16	10 15 20
		20	15 20*		15	10	14	4	0.02
		25	20 25		19		18	6
	6	20	*10 15* 20**		15		14	4
		25	15* 20 25*		19		18	6	0.03
		32	20 25*		24	12
	8	32	15 25*		24	12

带*的L尺寸不适用握柄颜色W(白色)。
