轴承座凹球面公差

立式座外球面球轴承

图片仅供参考

立式座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCP…HT2-TR	HT200灰铸铁	GCr15	立式座外球面球轴承 ● 耐高温250℃

选型参数

选型表

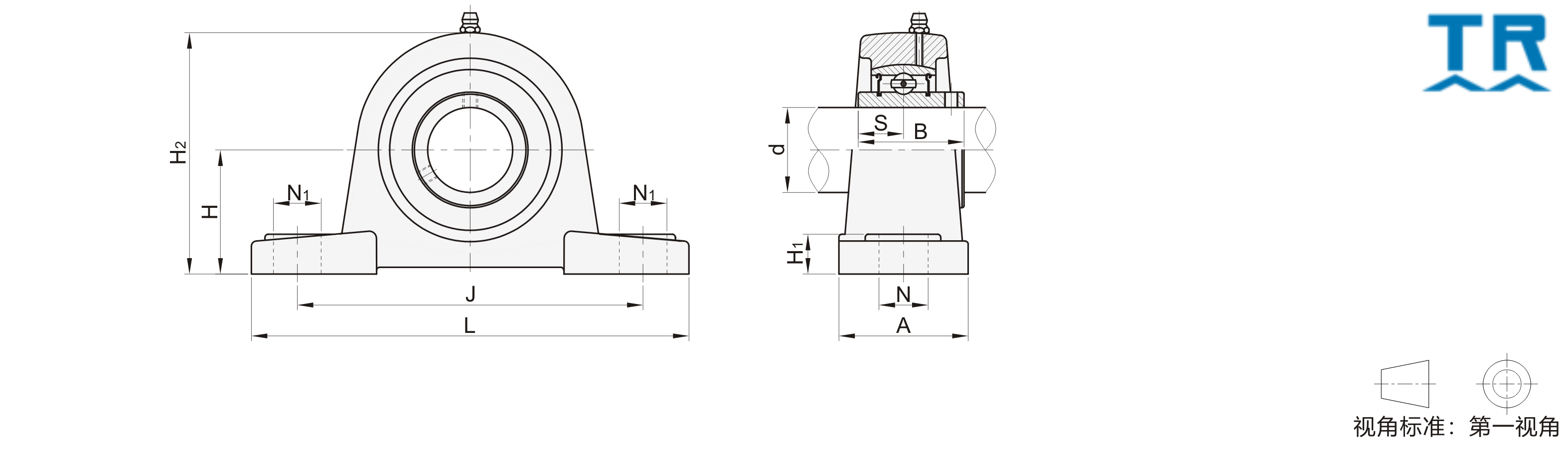

型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力 (N·m)	额定负载(N)		重量 (kg)
型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力 (N·m)	动(Cr)	静(Cor)	重量 (kg)
JT-DMFUSFQYU-TR*	20	33.3	127	96	37	13	16	14	65	12.7	31	M10	12~21	12800	6650	0.69
JT-DMFUSOQYU-TR*	25	36.5	140	105	38	13	19	15	71	14.3	34	M10	12~21	14000	7880	0.82
JT-DMFUSXQYU-TR*	30	42.9	160	121	44	14		16	83	15.9	38.1	M12	21~37	19500	11200	1.22
JT-DMFUSLQYU-TR*	35	47.6	167	126	48	15		17	93	17.5	42.9			25700	15200	1.61
JT-DMFUSMQYU-TR*	40	49.2	180	136	52		21	18	100	19	49.2			29600	18200	1.99
JT-DMFUSGQYU-TR*	45	54	190	146	54		21	20	108		49.2			31850	20800	2.36
JT-DMFUDSQYU-TR	50	57.2	204	159	57	19	22	21	114		51.6	M16	53~93	35100	23200	2.73
JT-DMFUDDQYU-TR	55	63.5	217	172	60		22	22	126	22.2	55.6			43550	29200	3.42
JT-DMFUDUQYU-TR	60	69.9	238	186	66		25	24	138	25.4	65.1			47800	32800	4.66
JT-DMFUDOQYU-TR	75	82.6	274	217	74	25	29	28	164	33.3	77.8	M20	105~190	66000	49500	7.43
JT-DMFUDXQYU-TR	80	88.9	292	232	78	25	30	30	175	33.3	82.6	M20	105~190	71500	54200	8.83
JT-DMFUDMQYU-TR	90	101.6	326	262	88	27	30	33	200	39.7	96	M22	145~260	95900	71500	12.8

带*型号轴承座凹球面公差为间隙配合，其他型号为过渡配合。
