平底活动式水平调节脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMXESD	平底活动型	带偏心调整块	Q235A	镀锌	—	NQ	强化尼龙	黑色	双轴承
JT-LMXESD	平底活动型	带偏心调整块	Q235A	镀锌	—	NT	MC尼龙	蓝色	双轴承
JT-LMXESD	平底活动型	带偏心调整块	Q235A	镀锌	—	NW	尼龙(导电性)	黑色	双轴承

轮部代号NW：电阻值为10^³~10^⁵Ω。
用途：适用于调节水平，不调节高度。
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

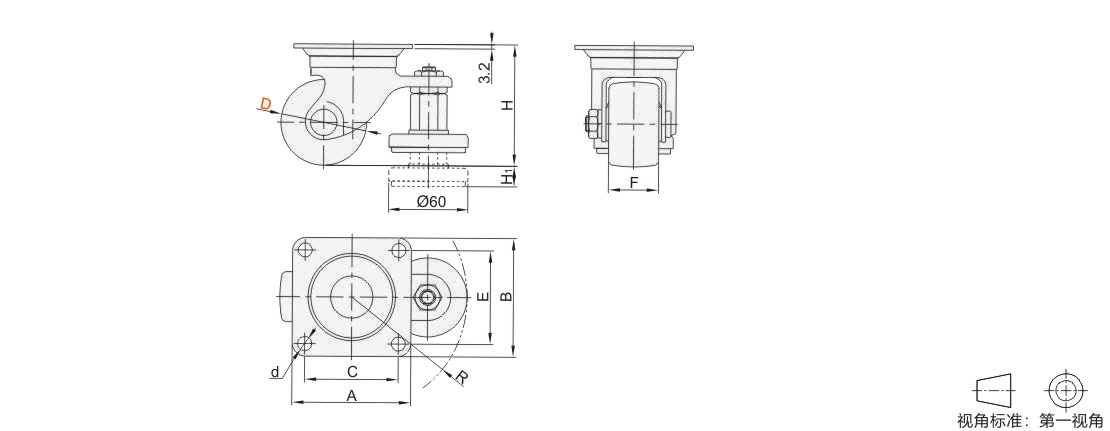

型号		轮部代号	H	H1	A	B	C	E	F	d	R	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	H1	A	B	C	E	F	d	R	容许载荷 (kg)	NQ	NT	NW
JT-LMXESD	65	NQ NT NW	92	8	90	90	71	71	38	10.5	90	300	1.175	1.19	1.195
JT-LMXESD	75	NQ NT NW	106	10	90	90	71	71	38	10.5	90	320	1.26	1.29	1.295

暂未上传文档资料
