外部气控式三通气控阀 3A100~300系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

系列	工作介质	作动方式	接管口径	接管口径	有效截面积(mm²)	Cv值	使用压力	保证耐压力	工作温度	本体材质	润滑(注1)	最高动作频率(空载状态)
3A1	压缩空气（经40μm‌以上滤网过滤）	外部气控式	M5：进出气口M5	06：进出气口1/8	10.2	0.6	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒
3A2	压缩空气（经40μm‌以上滤网过滤）	外部气控式	06：进出气口1/8	08：进出气口1/4	17	1.0	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒
3A3	压缩空气（经40μm‌以上滤网过滤）	外部气控式	08：进出气口1/4	10：进出气口3/8	28	1.65	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒

注1：如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

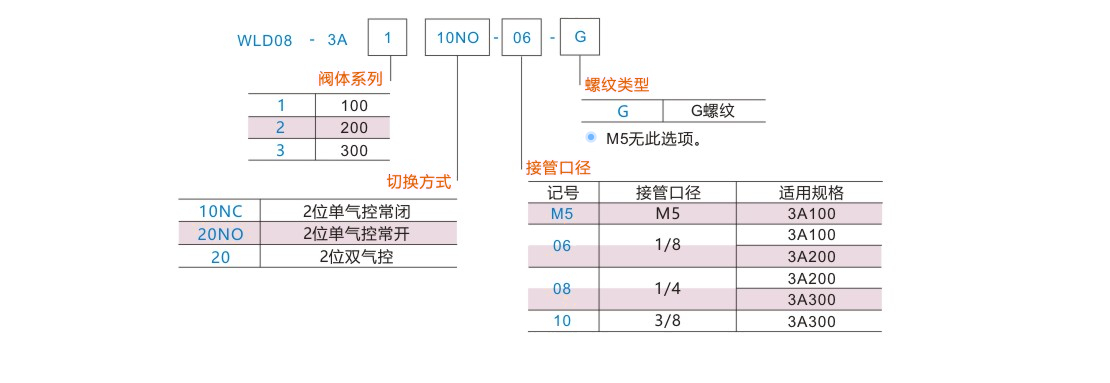

选型表

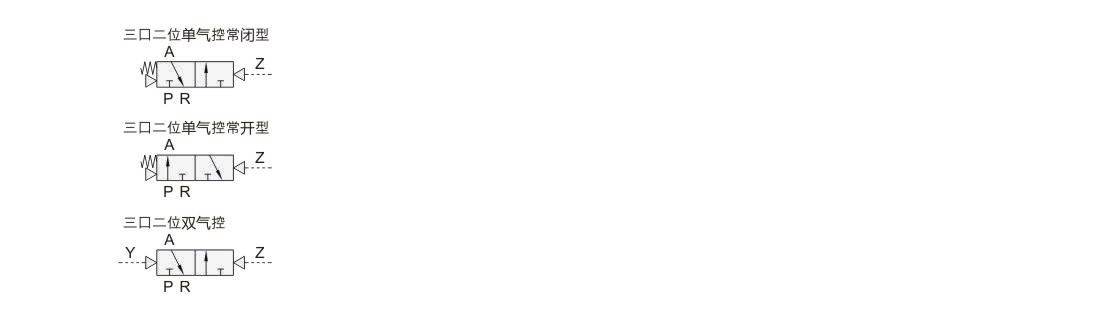

符号图

主要零件及材质表

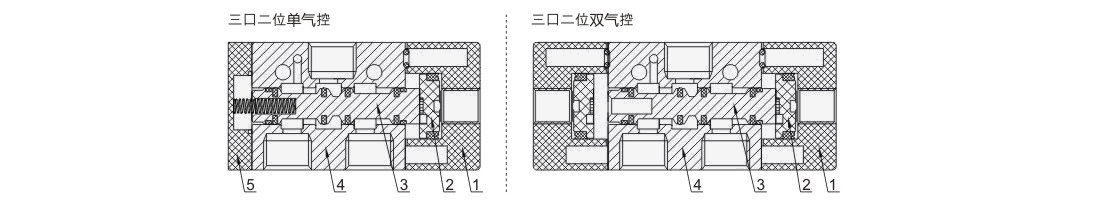

内部结构图

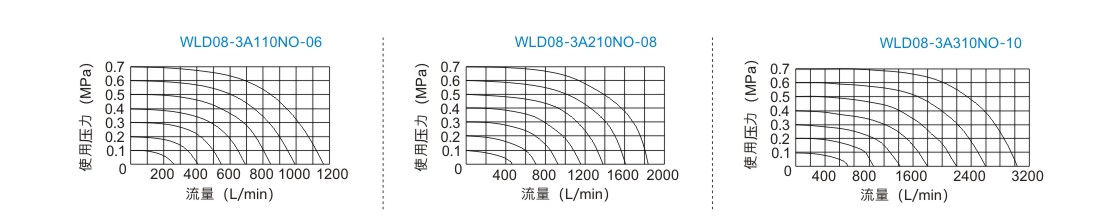

流量特性

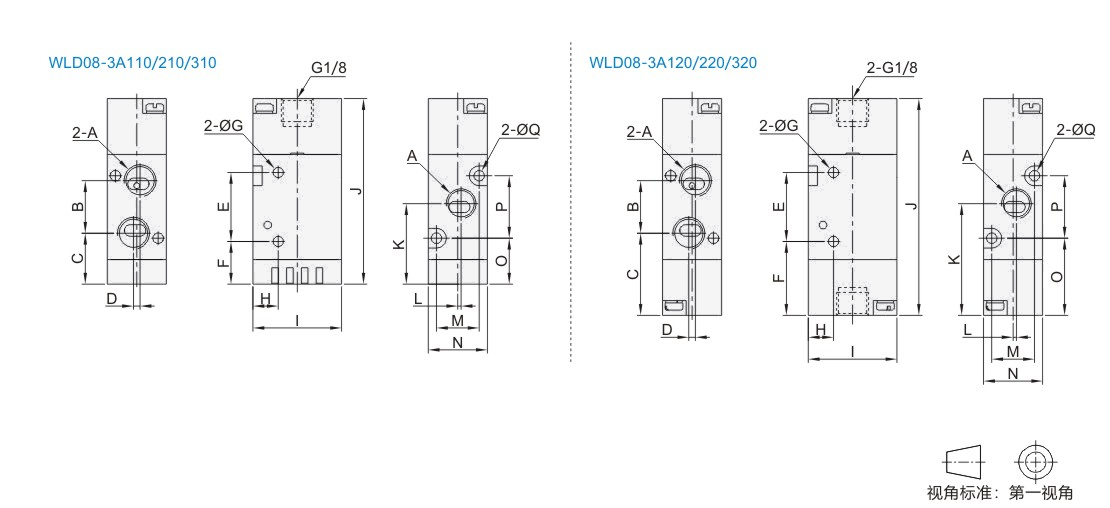

安装尺寸
