拖链

代码	内高	打开方式	腔数	材质	颜色	允许温度	无尘等级	阻燃等级	类型
JT-KBESD	10	外径打开	单腔	工程塑料	黑色	-40°C~120℃	ISO Class1	UL94-HB	无尘静音型
JT-KBEDD	15	外径打开	单腔	工程塑料	黑色	-40°C~120℃	ISO Class1	UL94-HB	无尘静音型
JT-KBEUD	22	外径打开	单腔	工程塑料	黑色	-40°C~120℃	ISO Class1	UL94-HB	无尘静音型
JT-KBEQD	29	内外径打开	单腔	工程塑料	黑色	-40°C~120℃	ISO Class1	UL94-HB	无尘静音型

特点：高动态运用，小节距，运行顺畅，极其低噪音，链节之间几乎没有摩擦、磨损。
极适用于无尘车间，极低噪音车间等。
本系列拖链包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码				类型		梳状板	材质	颜色	允许温度	无尘等级	阻燃等级
适用拖链内高:10	适用拖链内高:15	适用拖链内高:22	适用拖链内高:29	类型		梳状板	材质	颜色	允许温度	无尘等级	阻燃等级
VDQ01	VDQ11	VDQ21	—	方型	无尘静音型拖链用	有	工程塑料	黑色	-40°C~120°C	ISO Class1	UL94-HB
VDQ02	VDQ12	VDQ22	VDQ32	方型		无
VDQ03	VDQ13	VDQ23	—	角型		有
VDQ04	VDQ14	VDQ24		角型		无
VDQ05	VDQ15	VDQ25		金属型		有	SUS304+工程塑料	本色+黑色
VDQ06	VDQ16	VDQ26		金属型		无	SUS304	本色

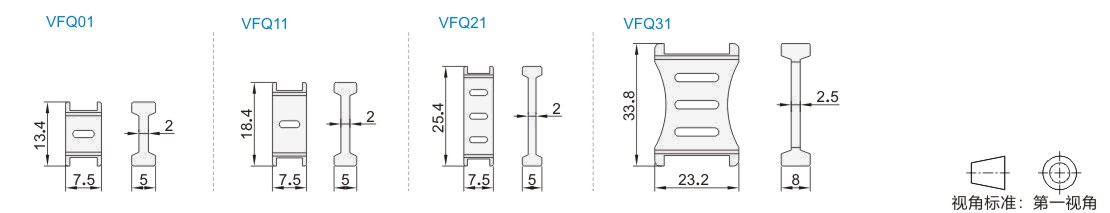

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VFQ01	无尘静音型拖链用	工程塑料	黑色	-20℃~80℃	UL94-V0	JT-KBESD
VFQ11						JT-KBEDD
VFQ21						JT-KBEUD
VFQ31						JT-KBEQD

选型参数

拖链

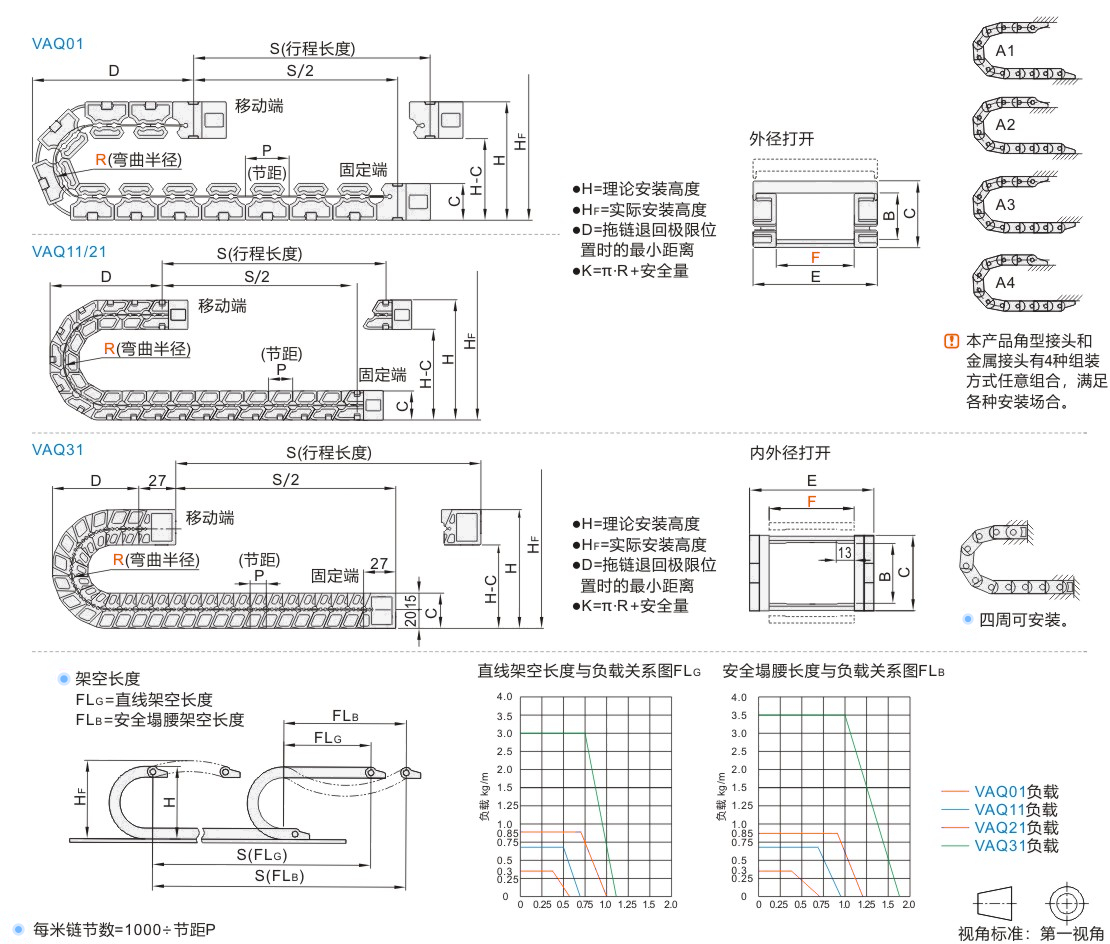

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	理论安装尺寸			重量 kg/m
代码	内宽 F	弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	H	D	K	重量 kg/m
JT-KBESD	20	15	1~	VDQ01 VDQ03 VDQ05 VDQ02 VDQ04 VDQ06	16.7	8	10	15	32	110	60	50	85	≈0.12
JT-KBESD	40	15		VDQ01 VDQ03 VDQ05 VDQ02 VDQ04 VDQ06		8	10	15	52	110	60	50	85	≈0.15
JT-KBEDD	20	32		VDQ11 VDQ13 VDQ15 VDQ12 VDQ14 VDQ16		13	15	20	32	149	99	67	135	≈0.22
	40								52					≈0.25
	60								72					≈0.32
JT-KBEUD	20	44		VDQ21 VDQ23 VDQ25 VDQ22 VDQ24 VDQ26		20	22	27	32	184	134	82	175	≈0.30
	40								52					≈0.32
	60								72					≈0.41
JT-KBEQD	80	55		VDQ32	22	25	29	35	96	220	180	108	220	≈0.85
	80	100							96	310	270	153	360	≈0.85
	100	55							116	220	180	108	220	≈0.90
	100	100							116	310	270	153	360	≈0.90

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

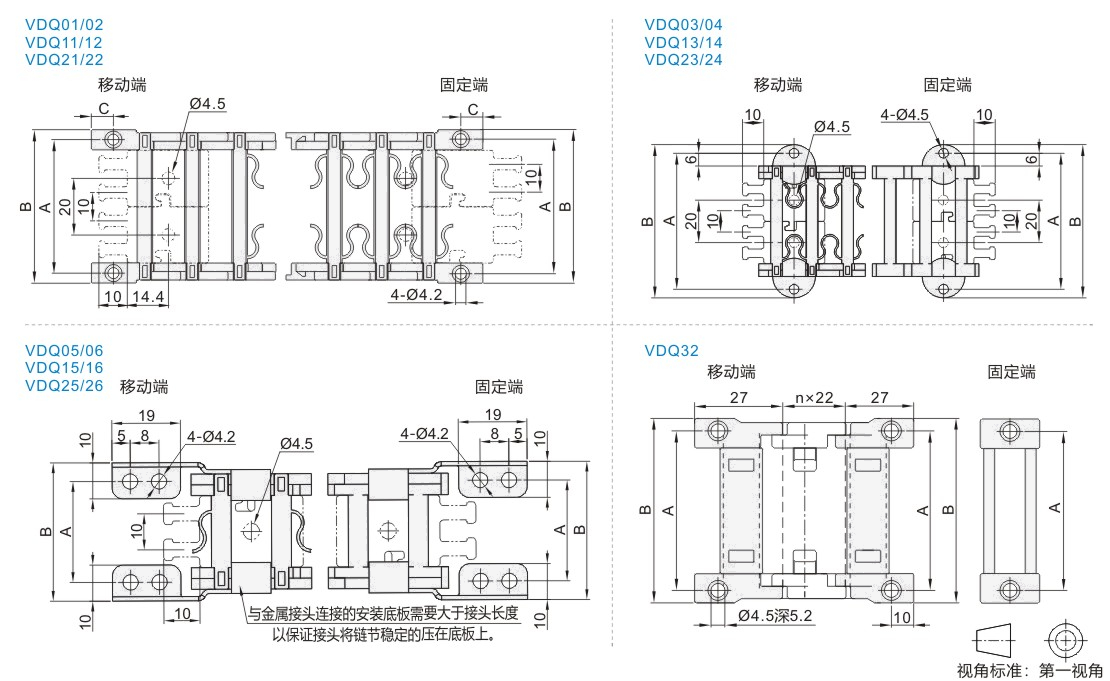

接头

型号		A	B	C	适用拖链
代码	内宽F	A	B	C	适用拖链
VDQ01 VDQ02	20	28	36	5	JT-KBESD
VDQ01 VDQ02	40	48	56	5
VDQ03 VDQ04	20	44	52.5	—
VDQ03 VDQ04	40	64	72.5
VDQ05 VDQ06	20	28	38.4
VDQ05 VDQ06	40	48	58.4
VDQ11 VDQ12	20	28	36	7	JT-KBEDD
	40	48	56
	60	68	76
VDQ13 VDQ14	20	44	52.5	—
	40	64	72.5
	60	84	102.5
VDQ15 VDQ16	20	28	40.4
	40	48	60.4
	60	68	80.4
VDQ21 VDQ22	20	28	36	7	JT-KBEUD
	40	48	56
	60	68	76
VDQ23 VDQ24	20	44	52.5	—
	40	64	72.5
	60	84	102.5
VDQ25 VDQ26	20	28	38.4
	40	48	58.4
	60	68	78.4
VDQ32	80	90	99.5		JT-KBEQD
VDQ32	100	110	119.5		JT-KBEQD
