压轧滚珠丝杠标准螺帽型重载高速型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMCSU ●	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMCDU	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMCSQ ●	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMCDQ	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMCSF ●	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMCDF	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMCSO	中国台湾	右旋	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			滚珠直径	螺母环圈数	Y	D	A	基本额定负载 (KN)
代码	丝杠轴径	导程	L	F	P						C(动)	Co(静)

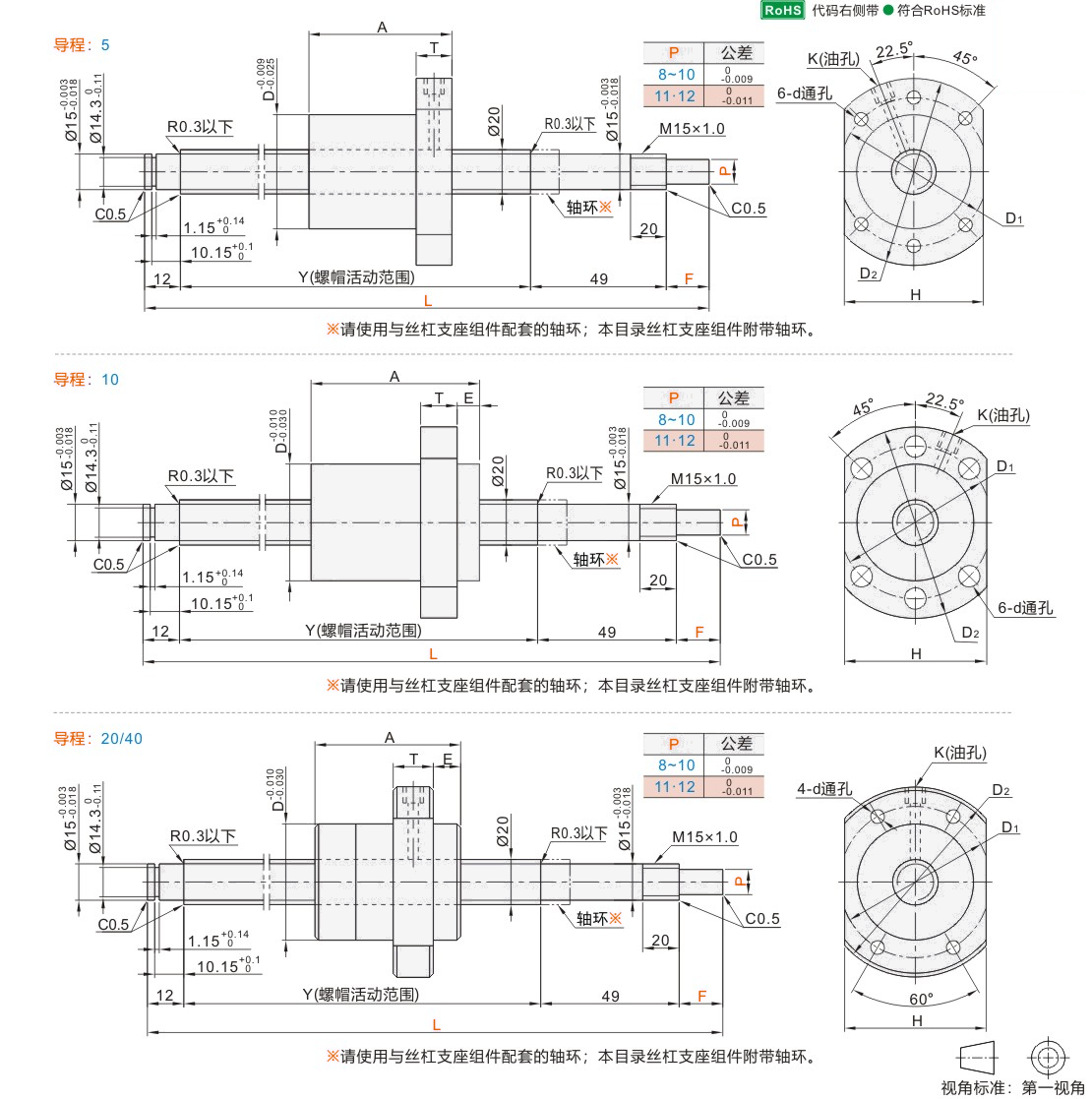

代码	丝杠轴径	导程	L	F	P						C(动)	Co(静)	右旋 JT-IMCSU JT-IMCDU JT-IMCSQ JT-IMCDQ JT-IMCSO 左旋 JT-IMCSF JT-IMCDF	20	(5)	200~1500	20~36	8~12	3.175	4	L-(61+F)	36	51	10	47	58	44	6.6	—	M6	15.2	37.97
10	3.8	52	7	14.87	37.59																	36			47	58	44	6.6
20	1.8×2	52	39	50	62	41	5.5	13	12.95	32.56
40*	0.8×2	48	39	50	62	41	5.5	13	6.4	15.66

带*导程仅适用于JT-IMCSQ/JT-IMCDQ 。 JT-IMCSF/JT-IMCDF 左旋仅适合于带（）导程。

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
右旋 JT-IMCSU JT-IMCDU JT-IMCSQ JT-IMCDQ JT-IMCSO 左旋 JT-IMCSF JT-IMCDF	20	(5) 10 20 40*	圆法兰	JT-IVXSD-15(请在怡合达网站搜索查看)	JT-IVXDD-15(请在怡合达网站搜索查看)
			方形	JT-IVXUD-15B(请在怡合达网站搜索查看)	JT-IVXQD-15(请在怡合达网站搜索查看)
			方形	JT-IVXFD-15B(请在怡合达网站搜索查看)	JT-IVXQD-15(请在怡合达网站搜索查看)

带*导程仅适用于JT-IMCSQ/JT-IMCDQ。 JT-IMCSF/JT-IMCDF左旋仅适合于带（）导程。

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号		螺帽支架
代码	丝杠轴径	导程	代码	规格
右旋 JT-IMCSU JT-IMCDU JT-IMCSQ JT-IMCDQ JT-IMCSO 左旋 JT-IMCSF JT-IMCDF	20	5	JT-IAASD JT-IAASU JT-IAASX	2005
		10		2010
		20 40		2020

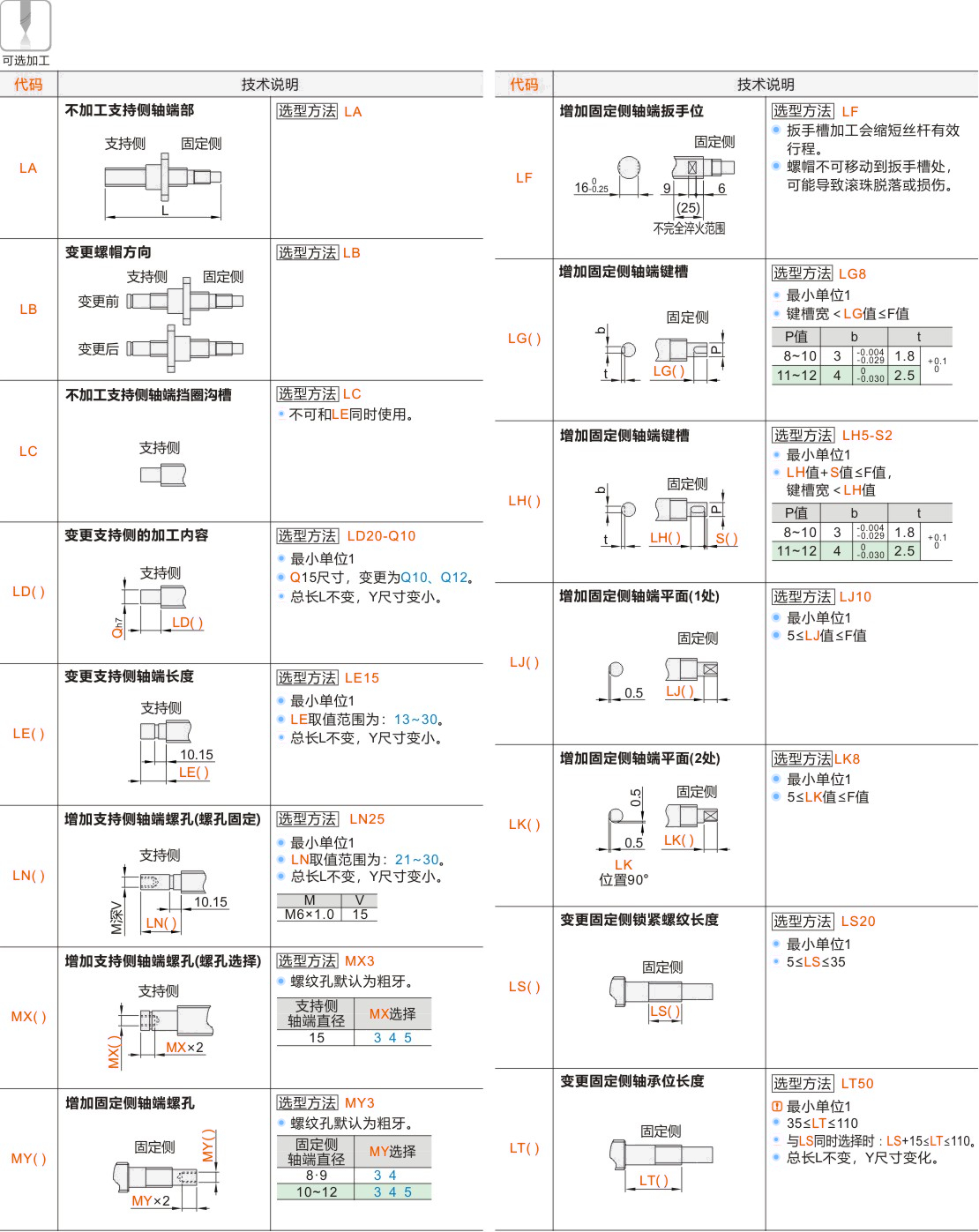

可选加工参数
