类型

选型参数

公称直径M(mm) *

螺纹长度V(mm) *

长度L(mm) *

滚花盖板螺钉

图片仅供参考

滚花盖板螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

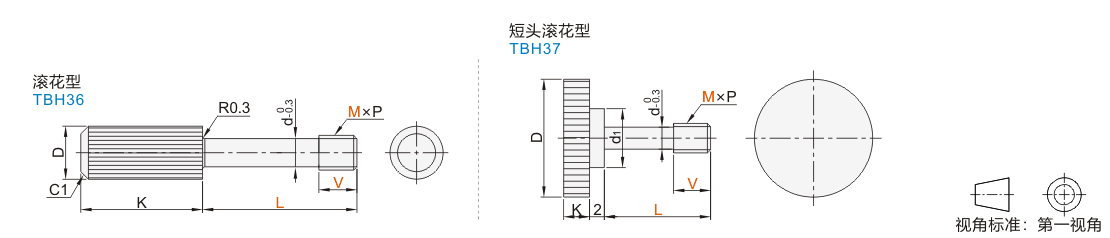

代码	材质	类型
JT-YXQQX	SUS303	滚花型
JT-YXQQL	SUS303	短头滚花型

选型参数

滚动型

型号		V	L	P 螺距	D	d	K
代码	M	V	L	P 螺距	D	d	K
JT-YXQQX	3	2	6 8 10 12	0.5	5.5	2.2	10
		3.5	6 8 10 12
		4	8 10 12
	4	3	6 8 10 12 16	0.7	7	3	16
	4	5	10 12 16	0.7	7	3	16
	5	3	8 10 12 16 20	0.8	8.5	3.9	20
	5	6	12 16 20	0.8	8.5	3.9	20
	6	4	8 10 12 16 20	1	10	4.5	30
	6	8	12 16 20 25	1	10	4.5	30
	8	5	10 12 20	1.25	13	6.3	36
	8	10	20 25 30	1.25	13	6.3	36

短头滚花型

型号		V	L	P 螺距	D	d	d1	K
代码	M	V	L	P 螺距	D	d	d1	K
JT-YXQQL	3	2	4 6 8 10	0.5	12	2.2	6	2.5
		3.5	6 8 10 12 15
		4	8 10 12 15 20
	4	3	6 8 10 12 15	0.7	16	3	8	3.5
	4	5	10 12 15 20	0.7	16	3	8	3.5
	5	3	8 10 12 15	0.8	20	3.9	10	4
	5	6	12 15 20 25	0.8	20	3.9	10	4
	6	8	12 15	1	24	4.5	12	5
	8	10	15 20	1.25	30	6.3	16	6
