定位调整螺钉块沉孔带螺纹型

图片仅供参考

定位调整螺钉块沉孔带螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

沉孔型

代码	代码分类	材质	表面处理
JT-FMISD	粗牙螺纹	S45C	光泽镀锌
JT-FMISX	细牙螺纹	S45C	光泽镀锌
JT-FMISO	粗牙螺纹	SUS304	一
JT-FMIDS	细牙螺纹	SUS304	一

沉孔带螺纹型

代码				材质	表面处理
尺寸选择型		尺寸指定型
粗牙螺纹	细牙螺纹	粗牙螺纹	细牙螺纹
JT-FMZSD	JT-FMZSX	JT-FMZDD	JT-FMZDX	S45C	发黑
JT-FMZSU	JT-FMZSL	JT-FMZDU	JT-FMZDL	S45C	喷细砂无电解镀镍
JT-FMZSO	JT-FMZDS	JT-FMZDO	JT-FMZUS	SUS304	一

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

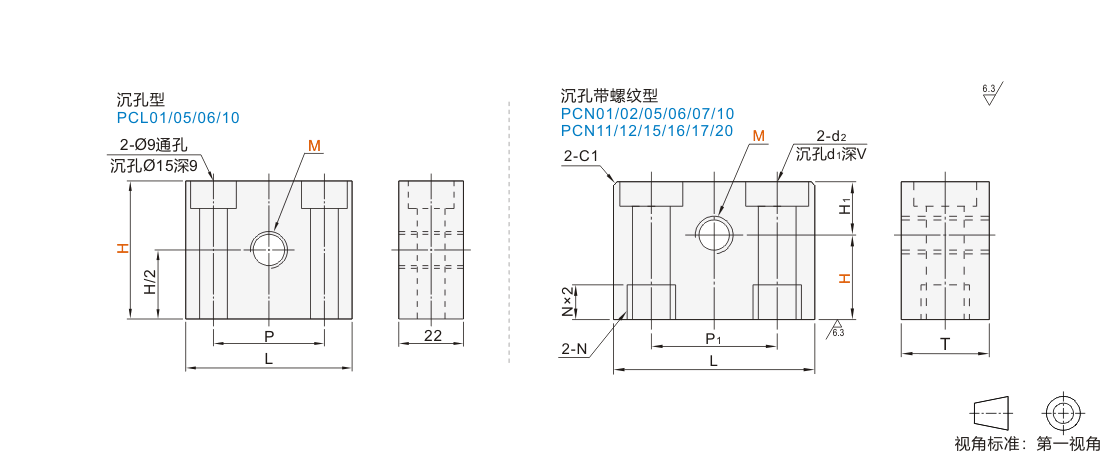

沉孔型

型号		H	M×P		L	P
代码	M	H	粗牙螺纹	细牙螺纹	L	P
粗牙细牙 JT-FMISD JT-FMISX JT-FMISO JT-FMIDS	6	30	6×1.0	6×0.75	45	24
	8	30	8×1.25	8×0.75	45	24
	10	50	10×1.5	10×1.0	50	28
	12	50	12×1.75	12×1.0	50	28

沉孔带螺纹型

型号		H		H1	T	M×P		L	P1	d1	d2	V	N
代码	M	选择型	最小单位1	H1	T	粗牙螺纹	细牙螺纹	L	P1	d1	d2	V	N
选择型指定型粗牙粗牙 JT-FMZSD JT-FMZDD JT-FMZSU JT-FMZDU JT-FMZSO JT-FMZDO 细牙细牙 JT-FMZSX JT-FMZDX JT-FMZSL JT-FMZDL JT-FMZDS JT-FMZUS	3	10 15	10~25	10	10	3×0.5	3×0.35	32	20	8	4.5	4.5	M5
	4	10 15				4×0.7	4×0.5
	5	10 15				5×0.8	5×0.5
	6	15 20 25 30	15~40			6×1.0	6×0.75
	8	15 20 25 30		15	16	8×1.25	8×0.75	44	28	11	6.5	6.5	M8
	10	15 20 25 30				10×1.5	10×1.0
	12	15 20 25 30				12×1.75	12×1.0
	16	20 25 30 40	20~55	20	22	16×2.0	16×1.5	60	42	14	9	9	M10
	20	20 25 30 40	20~55	20	22	20×2.5	20×1.5	60	42	14	9	9	M10
