选型参数

内径d(mm) *

免键胀套法兰型

图片仅供参考

免键胀套法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTUD	S45C	—	法兰型 ● 带定心功能
JT-VDTUU	S45C	喷砂镀镍	法兰型 ● 带定心功能

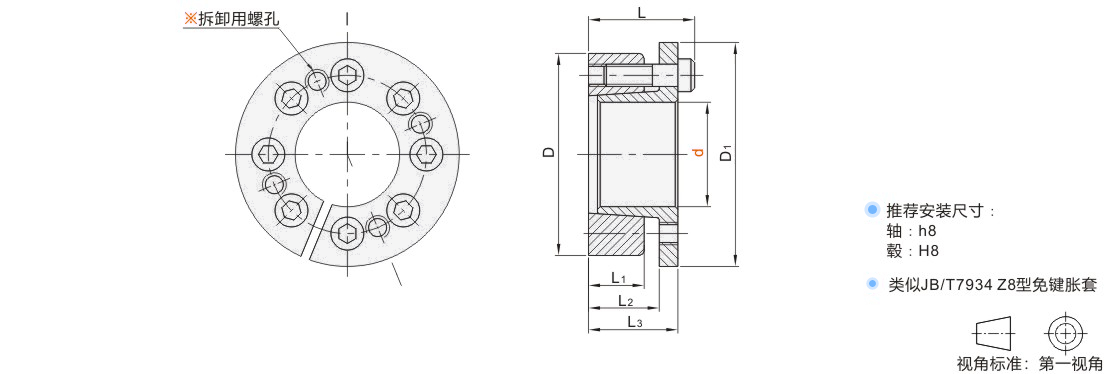

※拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号						D				D1		L1					L2		L3				L			传递的轴向力							传递扭矩		接触面压强						DIN912-12.9级锁紧螺钉
代码				d																						传递的轴向力							传递扭矩		轴			毂			数量			规格				锁紧扭矩
代码				d																						Ft (KN)							Mt (Nm)		N/mm²			N/mm²			数量			规格				Ts(Nm)
JT-VDTUD JT-VDTUU				19		47				56		17					22		28				34			26							243		234			94			5			M6×20				17
				20																													256		222
				22																													282		202
				24		50				59																31							368		222			106
				25		50				59																							383		213			106			6
				28		55				64																							429		190			97
				30		55				64																							460		177			97
				32		60				69																41							655		222			118			8
				35		60				69																							716		203			118
				38		65				74																							778		187			109
				40		65				74																							819		178			109
				42		75				84		20					25		33				41			65							1361		227			127			7			M8×25				41
				45		75				84																							1458		212			127
				50		80				89																							1620		191			119
				55		85				94																74							2037		199			129			8
				60		90				99																74							2223		182			121			8
				65		95				104																83							2710		189			129			9
				70		110				119		24					30		40				50			120							4203		211			134			8			M10×30				83
				75		115				124																							4754		197			128
				80		120				129																							4804		184			123

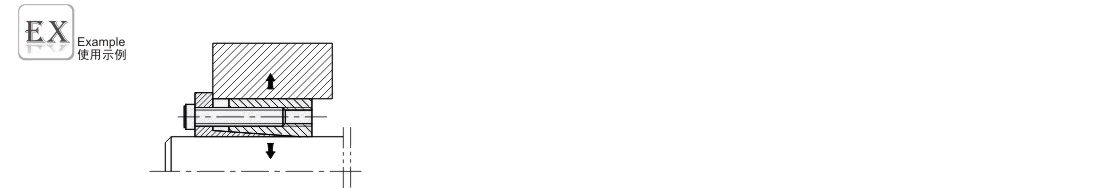

使用示例
