安装部材质

安装部表面处理

选型参数

螺纹规格M(mm) *

把手部外径D(mm) *

螺杆长L(mm) *

星形把手五角外螺纹型

图片仅供参考

星形把手五角外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBYDU	PF	Q235	镀锌	外螺纹型
JT-QBYDQ	PF	SUS304	—	外螺纹型

选型参数

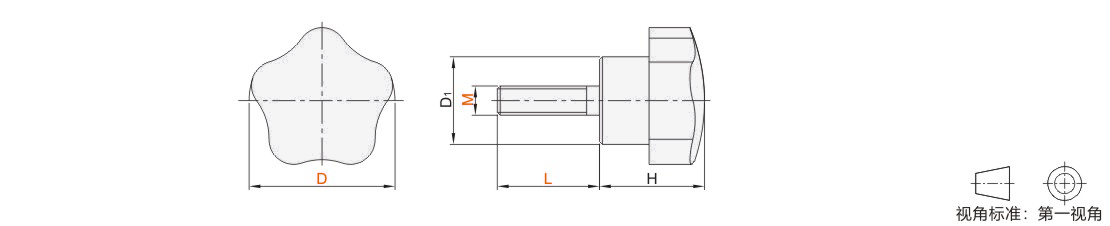

选型表

型号		D	L						D1	H	参考重量 (kg)
代码	M	D	L						D1	H	参考重量 (kg)
(Q235) JT-QBYDU (SUS304) JT-QBYDQ	5	25	10 15 20 25 30						15	18	0.011
	6	25	10 15 20 25 30						15	18	0.011
	6	32	15 20 25 30						19	23	0.023
	8	40	10 15 20 25 30 35 40						21	26	0.041
	10	50	20 25 30 35 40 45 50						27	32	0.071
	12	63	20 25 30 35 40 45 50						31	37	0.1
