梯形丝杠固定侧支座

图片仅供参考

梯形丝杠固定侧支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

单件

代码	销售方式	适用位置显示器	材质	表面处理	类型
JT-VIQASQ	单件	—	S45C	发黑	支座固定侧
JT-VIQASF	单件	—	S45C	发黑	支座支持侧
JT-VIQASG	单件	适用小型数字式位置显示器	S45C	发黑	防转动固定件

套装

代码	销售方式	类型	适用位置显示器	套装构成零件
				套件发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-VIQAUU	套装	支座固定侧+防转动固定件	适用小型数字式位置显示器	JT-VIQASQ	JT-VIQASG	—
JT-VIQAFS		支座固定侧+支座支持侧	—		—	JT-VIQASF
JT-VIQAFU		支座固定侧+支座支持侧 +防转动固定件	适用小型数字式位置显示器		JT-VIQASG	JT-VIQASF

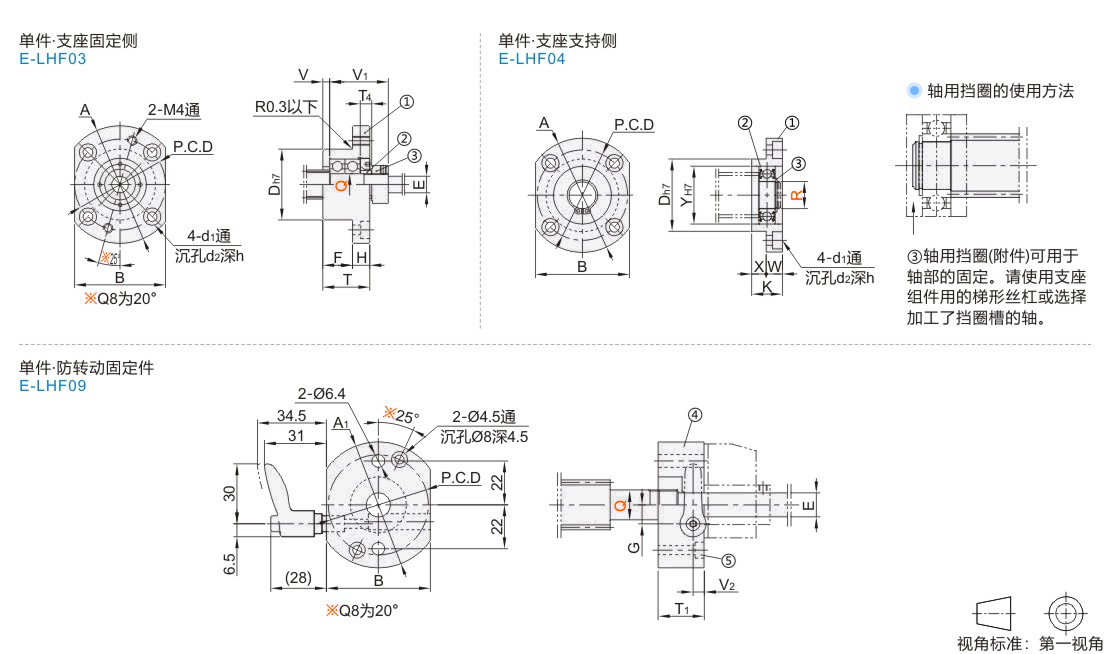

单件零件明细表

编号	零件名称	JT-VIQASQ			JT-VIQASG		材质				表面处理
编号	零件名称	数量					材质				表面处理
①	支座组件固定侧	1			—		S45C				发黑
②	轴环	1			—		SUJ2
③	紧固螺帽(带螺丝套件)	1			—		S45C
④	防转动固定件	—			1		S45C
⑤	内六角螺栓	—			2		SCM435

代码	编号	零件名称	数量
代码	编号	零件名称	数量	JT-VIQASF	①	固定座	1
②	径向轴承	1
③	轴用挡圈(附件)	1

支座组件固定侧装有2个经预压调整的轴承。

选型参数

单件·支座固定侧/防转动固定件

型号		B	E	P.C.D	JT-VIQASQ											JT-VIQASG				紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQASG)	轴承型号	容许轴向负载(N)
代码	Q	B	E	P.C.D	A	D	d1	d2	h	F	H	T	V	V1	T4	A1	G	T1	V2	紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQASG)	轴承型号	容许轴向负载(N)
JT-VIQASQ JT-VIQASG	8	35	6	35	45	28	3.4	6.5	4	14	8	22	2.3	26	5.5	53	6.5	17	5	LEB81-M8	490	HAD26-M4-L□-J	608ZZ	1300
	10	42	8	42	52	34	4.5	8	4.5	16		24		29.5		54	7.5	18		LEB81-M10	930		6000ZZ	2300
	12	44	10	44	54	36	4.5	8	4.5	16		24		29.5		54	8.5	18		LEB81-M12	1370		6001ZZ	2600
	15	52	12	50	63	40	5.5	9.5	5.5	17	10	27		32	6	63	9.5	20		LEB81-M15	2350		6002ZZ	2900

单件·支座支持侧

型号			A		B			D			d1			d2			h			K			W		X		Y			P.C.D			轴承型号				轴用挡圈
代码		R	A		B			D			d1			d2			h			K			W		X		Y			P.C.D			轴承型号				轴用挡圈
JT-VIQASF		8	45		35			28			3.4			6.5			4			13			7		6		22			35			608ZZ				TBP11-5
		10	52		42			34			4.5			8			4.5			14			7		7		26			42			6000ZZ				TBP01-10
		12	54		44			36			4.5			8			4.5			15			8		7		28			44			6001ZZ				TBP01-12
		15	63		52			40			5.5			9.5			5.5			17			9		8		32			50			6002ZZ				TBP01-15

支座固定侧附件尺寸表

Q		紧固螺帽											轴环尺寸
Q		M(细牙)					适用扳手尺寸						内径			外径			厚度
8		M8×1.0					14						8			11.4			5.5
10		M10×1.0					17						10			14.4
12		M12×1.0					19						12			15.4
15		M15×1.0					22						15			19.4			6

套装

型号		A1	B	D	E	F	G	H	T1	T	V	V1	V2	P.C.D	紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQAUU/JT-VIQAFU)	轴承型号	容许轴向负载(N)
代码	Q	A1	B	D	E	F	G	H	T1	T	V	V1	V2	P.C.D	紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQAUU/JT-VIQAFU)	轴承型号	容许轴向负载(N)
支座固定侧+防转动固定件 JT-VIQAUU 支座固定侧+支座支持侧 JT-VIQAFS 支座固定侧+支座支持侧+防转动固定件 JT-VIQAFU	8	53	35	28	6	14	6.5	8	17	22	2.3	26	5	35	LEB81-M8	490	HAD26-M4-L□	608ZZ	1300
																				10	54	42	34	8	16	7.5	18	24	29.5	42	LEB81-M10	930	6000ZZ	2300
																				12	54	44	36	10	16	8.5	18	24	29.5	44	LEB81-M12	1370	6001ZZ	2600
																				15	63	52	40	12	17	9.5	10	20	27	32	50	LEB81-M15	2350	6002ZZ	2900

JT-VIQASF轻松设计图样，各零件尺寸关系表

30度梯形丝杠													30度梯形丝杠用支座组件																位置显示器
代码				轴径				螺距					固定侧									支持侧							小型
				轴径				螺距					代码				轴承内径					代码					轴承内径		代码						主轴螺距				可选加工
				D				P					代码				Q					代码					R		代码						主轴螺距				可选加工
JT-IQMSU JT-IQMSX JT-IQMDU JT-IQMDX				12				2					JT-VIQASQ JT-VIQASG				8					JT-VIQASF					8		LJW□□-□ LJX□□-□ LKC□□-□ LKD□□-□						2				ZH6
				14				3									10										10								3				ZH8
				16				3									12										12								3				ZH10
				18				4									12										12								4				ZH10
				20				4									15										15								4				ZH12
				22				5																											5
				25				5																											5
