菱形座外球面球轴承

图片仅供参考

菱形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCFL…-SKF	HT200灰铸铁	GCr15	菱形座外球面球轴承

选型参数

选型表

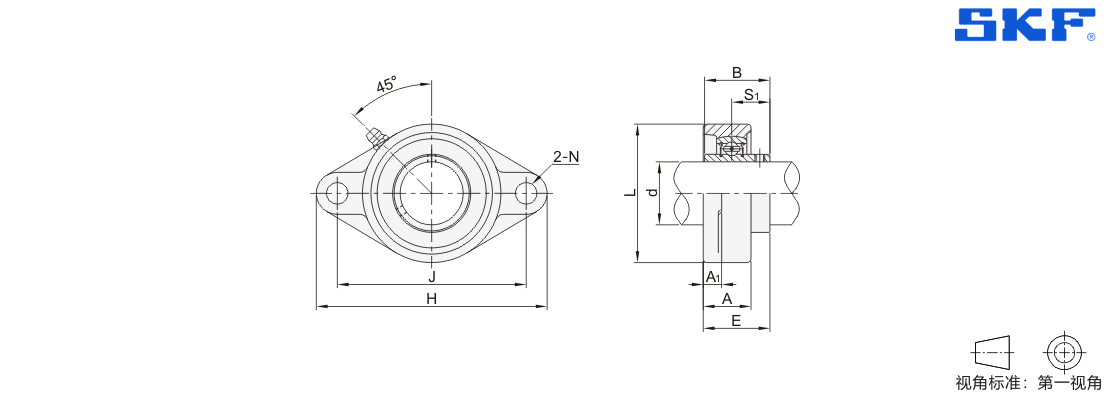

型号	d	H	J	L	A1	A	B	N	S1	E	螺栓	紧定扭力 (N·m)	额定负载(KN)		重量 (kg)
型号	d	H	J	L	A1	A	B	N	S1	E	螺栓	紧定扭力 (N·m)	动(Cr)	静(Cor)	重量 (kg)
JT-DMAIUSF-SKF	20	113	90	60.3	11.1	25.5	31	12	18.3	33.3	M10	17	12.7	6.7	0.44
JT-DMAIUSO-SKF	25	130.2	99	68.3	12.7	27	34	16	19.7	35.7	M14	47	14	7.8	0.62
JT-DMAIUSX-SKF	30	147.6	117	80.2	12.7	30	38.1		22.2	40.2			19.5	11.4	0.9
JT-DMAIUSL-SKF	35	161.1	130	89.7	14.3	32	42.9		25.4	44.4			25.5	15.3	1.19
JT-DMAIUSM-SKF	40	174.6	144	100	14.3	34	49.2		30.2	51.2			32.5	20	1.53
JT-DMAIUSG-SKF	45	188.1	148	108	15.1	35	49.2	19	30.2	52.2	M16	73	32.5	20.4	1.84
JT-DMAIUDS-SKF	50	196.9	157	115.1	15.1	39	51.6		32.6	54.6			35.1	23.2	2.17
JT-DMAIUDD-SKF	55	223.8	184	130.2	18.3	41.4	55.6		33.4	58.4			43.6	29	3.12
JT-DMAIUDU-SKF	60	250	202	139.7	18.3	45	65.1	23	39.7	68.7	M20	145	52.7	36	3.99
JT-DMAIUDQ-SKF	65	258	210	154.8	19.8	47	65.1		39.7	69.7			57.2	40	4.93
JT-DMAIUDF-SKF	70	265.1	216	160.3	19.8	50	74.6		44.4	75.4			62.4	44	5.46
JT-DMAIUDO-SKF	75	275	225	164	20	54	77.8		44.5	78.5			66.3	49	5.99
JT-DMAIUDX-SKF	80	290	233	180	20	56	82.6	25	49.3	83.3	M22	200	71.5	54	7.52
JT-DMAIUDL-SKF	85	305	248	190	22	60	85.7		51.6	87.6			83.2	64	8.83
JT-DMAIUDM-SKF	90	320	265	205	23	68	96		56.3	96.3			95.6	72	10.7
