单向滚针离合器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	后置代码	材质	使用温度范围	类型
BAZ	KF(树脂簧片) R(带滚花) 无标记(不带滚花)	SUJ2	-10℃~70℃	标准型 ● 带轴承型

外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。
带轴承型的滚针离合器能承受力矩以及径向力。

不承诺品牌。

选型参数

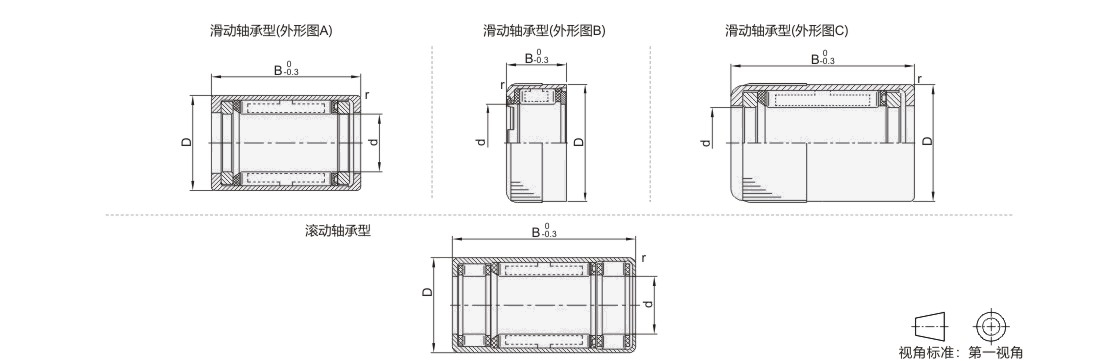

滑动轴承型(外形图A)

型号		d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0308-KF	3	6.5	8	0.3	0.13	42	31500	5600	1.4
	HFL0408-KF	4	8	8		0.24	56	23800	5600	1.6
	HFL0615-KF	6	10	15		1.23	77	16100	9100	4

滑动轴承型(外形图B)

型号		d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0606-KF-R	6	10	6	0.3	0.35	28	16100	9100	1
BAZ	HFL0806-KF-R	8	12	6	0.3	0.49	37.8	16100	9100	2

滑动轴承型(外形图C)

型号		d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0308-KF-R	3	6.5	8	0.3	0.13	42	31500	5600	1.4
	HFL0408-KF-R	4	8	8		0.24	56	23800	5600	1.6
	HFL0615-KF-R	6	10	15		1.23	77	16100	9100	4

滚动轴承型

型号		d	D	B	r min	容许力矩 (N·m)	基本额定负载(KN)		极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	Cr(动)	Cor(静)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0822-KF	8	12	22	0.3	2.21	2.56	2.77	11900	8400	7
BAZ	HFL0822-KF-R	8	12	22	0.3	0.7	2.56	2.77	11900	8400	7

以上表中极限转速数值适用于润滑脂润滑的型号。
冲压外圈滚针离合器和滑动轴承组件工作时，实际速度和径向载荷的乘积不能超过表中的极限载荷。工作极限由表中的极限转速和容许径向载荷决定。
